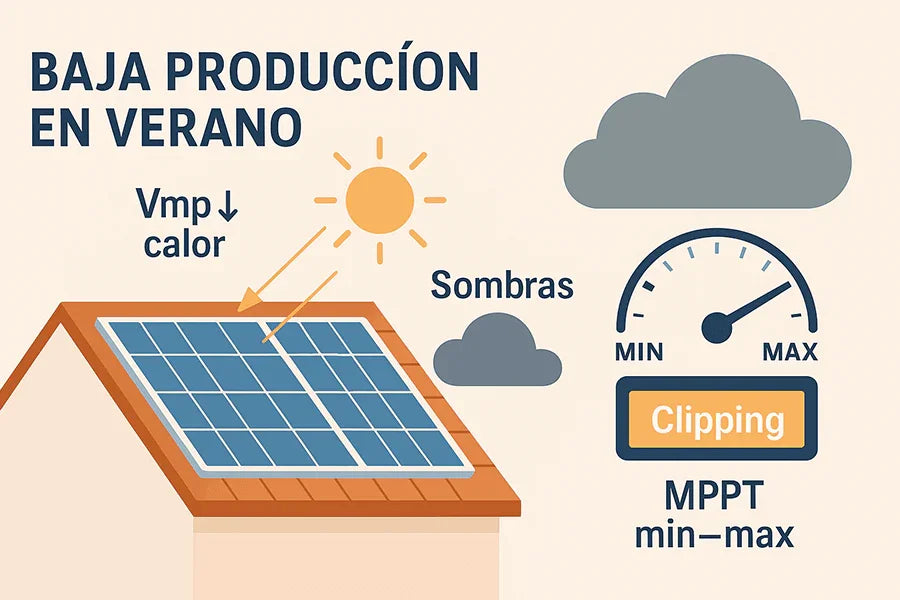

Bassa produzione in estate: diagnosi di temperatura, MPPT e ombre
Riepilogo rapido: Quando fa caldo la tensione di lavoro del pannello (Vmp) diminuisce, a volte l'inverter limita la potenza (clipping) e possono comparire ombre. Con questi controlli rapidi saprai cosa succede e come migliorare.
Azioni in 5 minuti
- Misura la temperatura del pannello con un termometro laser (IR). Se è tra 60–75 °C, è normale che la Vmp diminuisca e produca meno.
- Apri la app dell'inverter (logger) e verifica se la potenza rimane piatta al massimo dell'apparecchio: quello è clipping.
- Controlla le ombre a mezzogiorno e nel pomeriggio, e se c'è sporco sul bordo inferiore dei pannelli.
- Annota per stringa la tensione a vuoto (Voc) e la corrente massima (Isc) nel quadro DC, sempre con interruzione e blocco (LOTO).
- Agire: pulizia, riordinare le stringhe, regolare i limiti dell'apparecchio o valutare un apparecchio più grande se il clipping è costante.
Sintomi e cause probabili
| Sintomo | Cause probabili | Priorità |
|---|---|---|
| Produce meno a mezzogiorno con il caldo | Calore ↓ Vmp (tensione di lavoro), l'apparecchio può uscire dal suo range | Alta |
| Grafico di potenza “piatto” al massimo | Limitazione dell'inverter (clipping) per potenza nominale | Media |
| Una stringa rende meno di un'altra | Ombre parziali, sporco, connettore allentato o diodo di bypass in funzione | Alta |
| Salite/discese rapide dell'inseguimento | Fuori dal range di inseguimento (finestra MPPT), regolazione/firmware o protezione DC attivata | Media |
Diagramma di decisione (diagnosi in 10–15 min)
Inizia qui in base al tuo sintomo:
- Se la potenza si blocca al massimo dell'inverter → è clipping. Hai bisogno di più energia di picco? Valuta di aumentare la potenza dell'apparecchio o di modificare il progetto.
- Se la produzione cala con il caldo → misura la temperatura del pannello (IR). Oltre 60 °C, la Vmp scende. Verifica che la tensione della stringa non scenda sotto il minimo di lavoro dell'apparecchio (finestra MPPT).
- Se una stringa rende meno → cerca ombre e sporco, e controlla i connettori. Pulisci, riserra e confronta di nuovo.
- Se il tracking “tremola” → aggiorna il firmware, controlla fusibili/SPD DC e che il range di lavoro configurato sia corretto.
Passo passo dettagliato (con misure semplici)
-
Misurare Voc/Vmp/Isc (valori chiave):
- Voc (tensione a circuito aperto) per stringa, con DC isolato (LOTO): deve essere vicino a “numero di pannelli × Voc del pannello” corretto per temperatura.
- Vmp (tensione di lavoro) nell'app: con molto caldo può scendere del 10–18% rispetto a un giorno fresco.
- Isc (corrente max.): aumenta leggermente con sole forte; grandi differenze tra stringhe indicano ombre o connessioni.
- Ispezione visiva e serraggio: osserva ombre (12:00–14:00 e 18:00), sporco sul bordo inferiore e punti caldi se disponi di termografia. Riserra i morsetti del combinatore DC alla coppia indicata dal produttore.
- Protezione DC: controlla i fusibili per stringa e lo stato del protector contro sovratensioni (SPD). Se l'indicatore è scattato o annerito, va sostituito.
- Apparecchio (inverter/regolatore): verifica nella scheda il range di lavoro (finestra MPPT) e i limiti di corrente per ingresso. Aggiorna il firmware e confronta un giorno fresco con uno caldo nell'app.
Strumenti e valori di riferimento
- Multimetro e pinza amperometrica per DC, termometro laser (IR), chiave per connettori MC4.
- Regola semplice: con molto caldo, la Vmp scende; con freddo, la Voc sale. Progetta per lavorare entro il range dell'apparecchio in entrambi i casi.
Sicurezza e buone pratiche
- Taglia e blocca (LOTO) prima di toccare il quadro.
- Usa DPI, rispetta la polarità, le sezioni dei cavi e i connettori originali.
- Non misurare Isc in tempo reale senza la procedura corretta.
Quando chiamare un tecnico
Se senti odore di bruciato, ci sono punti caldi ricorrenti, lo SPD scatta spesso, l'inverter mostra allarmi persistenti o vedi connettori/cavi danneggiati.
Prodotti e ricambi consigliati
- Regolatori di carica MPPT — Ampio range di lavoro • Miglior inseguimento con il calore
- Protezioni DC (fusibili + SPD) — Sicurezza e continuità
- Accessori e connettori — Connessioni affidabili e bassa caduta
Domande frequenti
Come distinguere il calore dal clipping? Se la potenza rimane "piatta" al massimo dell'inverter, è clipping. Se cala quando aumenta la temperatura del pannello, è calore.
Devo cambiare l'inverter? Solo se il clipping è abituale e hai bisogno di quell'energia di picco. A volte basta regolare il design e pulire.
Cosa fare con le ombre stagionali? Se puoi, rimuovi/taglia l'ostacolo. Altrimenti, riconfigura le stringhe per ridurre l'impatto nelle ore chiave.
Ogni quanto pulire? In zone con polvere/pollini, una volta al mese in estate. Annota la data e confronta la produzione prima/dopo.
Checklist scaricabile
- [ ] Misurare la temperatura del pannello (IR) a mezzogiorno
- [ ] Annotare Voc/Vmp/Isc per stringa e confrontare
- [ ] Pulire il bordo inferiore e controllare le ombre
- [ ] Verificare il range di lavoro dell'apparecchio e gli eventi di clipping
- [ ] Controllare fusibili, SPD e serraggi
- [ ] Aggiornare il firmware e confrontare giorno fresco vs caldo
Bassa produzione in estate: diagnosi di temperatura, MPPT e ombre ti guida passo dopo passo con un linguaggio chiaro per migliorare le prestazioni del tuo sistema.
Dubbi sul tuo caso? Scrivici e ti orientiamo con i tuoi dati di misurazione.
