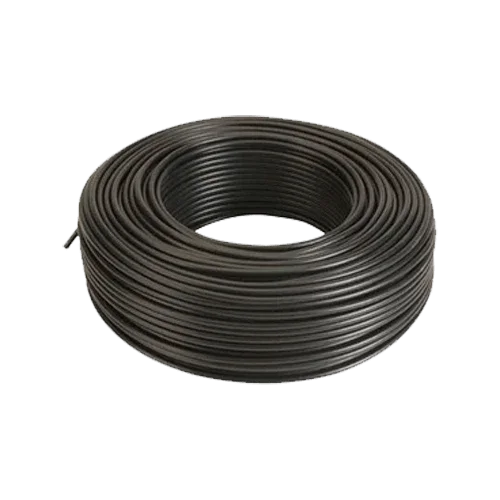

Kabel Solar PV1-F Schwarz 1x6mm² 25m 1500V DC
Modelo: Negro 1x6mm² 25m- Sku: REVICAB011
- Vendor: Revi
Spezifikationen
Produktbeschreibung
Das Solar PV1-F Kabel Schwarz 1x6mm² 25m 1500V DC ist die professionelle Lösung zum Verdrahten von Photovoltaik-Strings und DC-Zuleitungen in Wohn- und Gewerbeinstallationen. Hergestellt nach der Norm PV1-F (TÜV 2 PfG 1169/08.2007 oder gleichwertig), verfügt es über einen verzinnten, elektrolytischen Kupferleiter der Klasse 5, der hohe Flexibilität und Korrosionsbeständigkeit bietet, zusammen mit halogenfreien, UV- und ozonstabilisierten Isolations- und Mantelmaterialien. Das 25-m-Format ermöglicht präzise kurze Verlegungen, vermeidet unnötige Verbindungen und reduziert Materialüberschüsse. Mit einer Betriebsspannung von 1,5 kV DC ist es geeignet für moderne 1500-V-Systeme und für 0,6/1 kV im AC-Bereich.
Haupteigenschaften
- Nennspannung: 1,5 kV DC (max. zulässig 1,8 kV DC) und 0,6/1 kV AC.

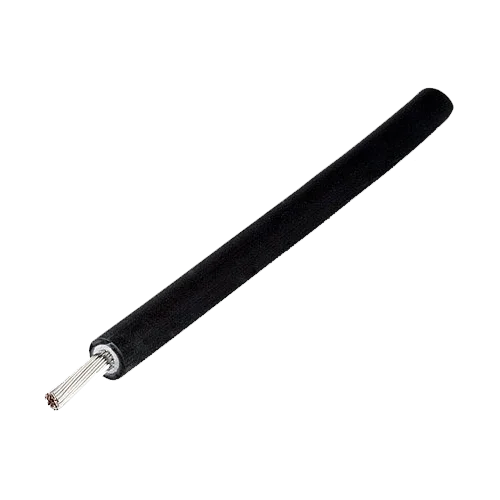

- Leiter: verzinntes Kupfer Klasse 5 (flexibel) 1×6 mm².
- Isolation und Mantel: halogenfreie HFFR-Verbundstoffe mit geringer Rauchentwicklung.
- Temperaturbereich: −40…+90 °C Umgebung; bis +120 °C im Leiter.
- Hohe Beständigkeit gegen UV-Strahlung, Ozon, Feuchtigkeit und Abrieb für dauerhaften Außeneinsatz.
- Empfohlener Biegeradius ≥ 15×Ø für sichere Installation.
Vorteile oder Nutzen
- 25-m-Format: ideal für Verbindungen von Modul zu Stringbox oder nahegelegenen Wechselrichtern.
- Geringere elektrische Verluste in typischen Abschnitten dank 6 mm² Querschnitt.
- Verzinnter Leiter: verhindert Oxidation und verbessert die Zuverlässigkeit in salzhaltigen oder feuchten Umgebungen.
- Erhöhte Sicherheit: Flammenhemmend und halogenfrei.
- Schnelle Installation durch Flexibilität und kompakten Außendurchmesser.
Zweck oder Anwendungen
Verbindung von Modulen in Serie/Parallel, Stringabgänge zu DC-Kombinationsboxen, kurze Zuleitungen zum Wechselrichter, Verlegung auf Dach oder Kabelrinne, Projekte für Eigenverbrauch im Wohn- und Gewerbebereich, Solar-Bewässerung und kleine Anlagen.
Technische Spezifikationen
| Typ / Norm | PV1-F · TÜV 2 PfG 1169/08.2007 (oder gleichwertig) |
| Betriebsspannung | 1,5 kV DC (max. 1,8 kV DC) · 0,6/1 kV AC |
| Querschnitt | 1×6 mm² |
| Leiter | Verzinntes Kupfer Klasse 5 |
| Außendurchmesser ca. | 6,1–6,5 mm |
| Biegeradius | ≥ 15×Ø |
| Temperatur | Umgebung −40…+90 °C · Leiter bis +120 °C |
| Leiterwiderstand (20 °C) | ≈ 3,3 Ω/km |
| Dielektrische Prüfung | 6,5 kV AC · 15 kV DC |
| Materialien | HFFR-Verbundstoffe, halogenfrei, geringe Rauchentwicklung |
| UV-/Ozonbeständigkeit | Hoch, geeignet für dauerhaften Außeneinsatz |
| Farbe | Schwarz |
| Lieferform | Rolle 25 m |
Kompatibilitäten
Kompatibel mit MC4-Photovoltaiksteckern und Äquivalenten, DC-Stringboxen und PV-Eingängen von Wechselrichtern mit 1500 V DC-Bus. Geeignet für positive oder negative Polarität. Steckverbinder und Klemmen nicht enthalten.
Solar PV1-F Kabel Schwarz 1x6mm² 25m 1500V DC vereint Zuverlässigkeit, Sicherheit und ein praktisches Format zur Optimierung der DC-Verkabelung Ihrer Photovoltaikanlage.
