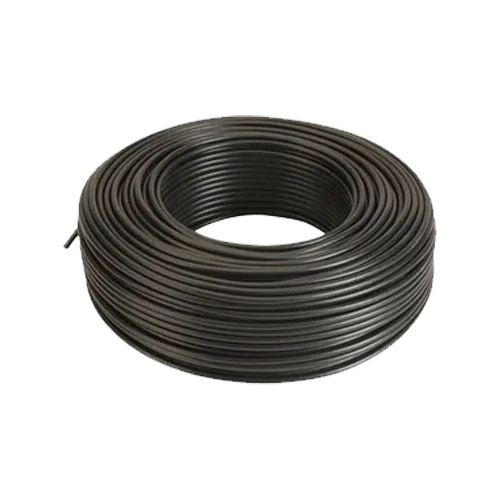

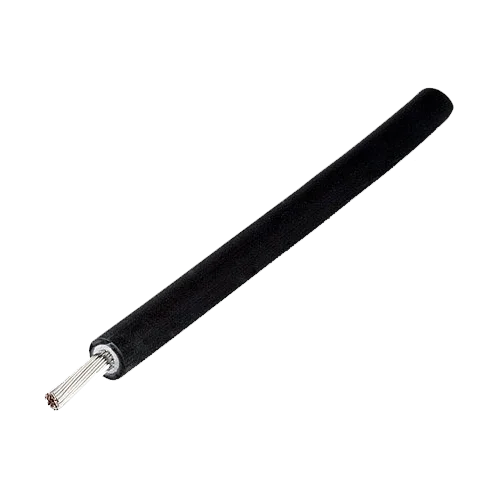

Kabel Solar PV1-F Schwarz 1x6mm² 50m 1500V DC
Modelo: Negro 1x6mm² 50m- Sku: REVICAB012
- Vendor: Revi
Spezifikationen
Produktbeschreibung
Das Cable Solar PV1-F Schwarz 1x6mm² 50m 1500V DC ist für die DC-Verkabelung von Photovoltaikanlagen konzipiert, die mittlere, durchgehende und hochzuverlässige Leitungsabschnitte erfordern. Es erfüllt die Norm PV1-F (TÜV 2 PfG 1169/08.2007 oder gleichwertig), verwendet einen verzinnten Kupferleiter der Klasse 5 für maximale Flexibilität und Korrosionsschutz sowie eine halogenfreie Isolations-/Mantelkombination mit ausgezeichnetem Verhalten gegenüber UV-Strahlung, Ozon und atmosphärischen Einflüssen. Mit einer Betriebsspannung von 1,5 kV DC ist es geeignet für Strings in Systemen mit 1000/1500 V und erlaubt 0,6/1 kV AC für Hilfsleitungen.
Hauptmerkmale
- Betriebsspannung: 1,5 kV DC (max. 1,8 kV DC) und 0,6/1 kV AC.
- Leiter: verzinntes Kupfer Klasse 5, Querschnitt 1×6 mm².
- HFFR-Verbundstoffe: halogenfrei, geringe Rauchentwicklung.
- Temperaturbereich: −40…+90 °C Umgebung; bis +120 °C im Leiter.
- Hohe Beständigkeit gegen UV, Ozon, Feuchtigkeit und Abrieb.
- Empfohlener Biegeradius ≥ 15×Ø.
Vorteile oder Nutzen
- 50 m Format: ermöglicht mittlere Leitungen ohne Verbindungen, reduziert Fehlerpunkte.
- Ausgewogenes Verhältnis zwischen Spannungsabfall, Handhabung und Kosten bei 6 mm².
- Verzinnter Leiter für anspruchsvolle Umgebungen (Küsten-, Industriegebiete).
- Brandschutz: nicht flammenausbreitend und geringe Rauchtoxizität.
- Lange Lebensdauer im Außenbereich dank hoher UV-/Ozonbeständigkeit.
Zweck oder Anwendungen
Anschluss von Photovoltaikmodulen, Parallelschaltungen von Strings, Abgänge zu Kombinationskästen und DC-Zuleitungen zu Wechselrichtern in Wohn-, Gewerbe-, Solar-Bewässerungs- und Kleinanlagen.
Technische Spezifikationen
| Typ / Norm | PV1-F · TÜV 2 PfG 1169/08.2007 (oder gleichwertig) |
| Betriebsspannung | 1,5 kV DC (max. 1,8 kV DC) · 0,6/1 kV AC |
| Querschnitt | 1×6 mm² |
| Leiter | Verzinntes Kupfer Klasse 5 |
| Außendurchmesser ca. | 6,1–6,5 mm |
| Biegeradius | ≥ 15×Ø |
| Temperatur | Umgebung −40…+90 °C · Leiter bis +120 °C |
| Leiterwiderstand (20 °C) | ≈ 3,3 Ω/km |
| Dielektrische Prüfung | 6,5 kV AC · 15 kV DC |
| Materialien | Halogenfreies HFFR, geringe Rauchentwicklung |
| UV-/Ozonbeständigkeit | Hoch, geeignet für dauerhaften Außeneinsatz |
| Farbe | Schwarz |
| Darreichung | Rolle 50 m |
Kompatibilitäten
Vollständig kompatibel mit MC4-Steckern und Äquivalenten, DC-Stringkästen und PV-Eingängen von Wechselrichtern mit 1500 V DC Bus. Geeignet für positive/negative Polarität. Stecker und Klemmen nicht enthalten.
Cable Solar PV1-F Schwarz 1x6mm² 50m 1500V DC bietet eine saubere, sichere und langlebige Verlegung für die DC-Verkabelung Ihrer Photovoltaikanlage und optimiert Montagezeiten sowie Zuverlässigkeit.
