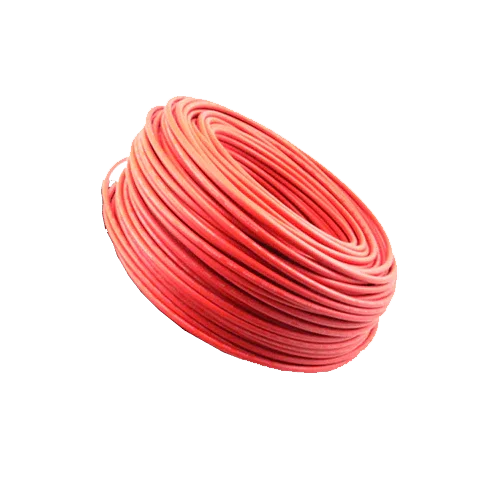

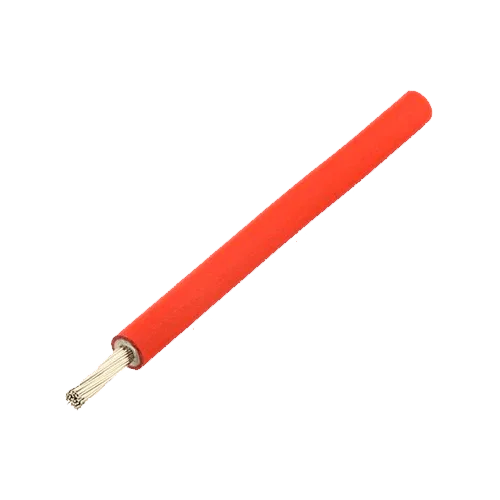

Kabel Solar PV1-F Rot 1x6mm² 25m 1500V DC

Produktbeschreibung

Das Cable Solar PV1-F Rot 1x6mm² 25m 1500V DC ist die professionelle Lösung zur Identifikation der positiven Polarität in der Verkabelung von Strings und DC-Zuleitungen in modernen Photovoltaikanlagen. Hergestellt gemäß PV1-F (TÜV 2 PfG 1169/08.2007 oder gleichwertig), verwendet es einen verzinnten Kupferleiter der Klasse 5, der hohe Flexibilität und ausgezeichnete Korrosionsbeständigkeit bietet, zusammen mit einer Isolierung und Ummantelung aus halogenfreien, raucharmeigenschaften aufweisenden Verbindungen mit hoher Beständigkeit gegen UV-Strahlung, Ozon und Witterungseinflüsse. Sein Querschnitt von 6 mm² bietet ein optimales Gleichgewicht zwischen Spannungsabfall, Handhabung und Kosten bei üblichen Abschnitten für privaten und gewerblichen Eigenverbrauch. Zudem hilft das 25-m-Format, unnötige Verbindungen zu vermeiden und Bauüberschüsse zu reduzieren, was die Montage beschleunigt und die Zuverlässigkeit der Verlegung verbessert.

Hauptmerkmale

• Betriebsspannung: 1,5 kV DC (max. zulässig 1,8 kV DC) und 0,6/1 kV AC.

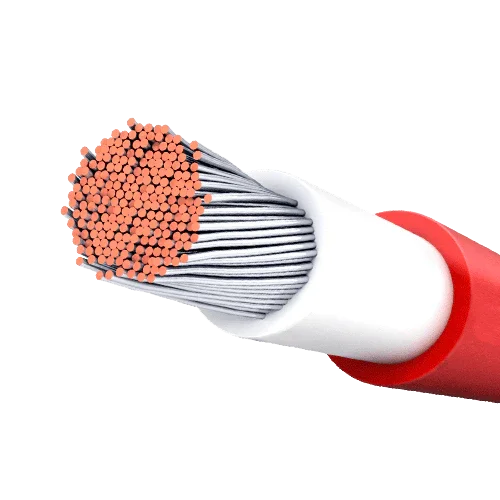

• Verzinntes Kupferleiter Klasse 5 (flexibel), Querschnitt 1×6 mm².
• Halogenfreie HFFR-Isolierung und Ummantelung, geringe Rauchentwicklung.
• Hohe Beständigkeit gegen UV-Strahlung, Ozon, Feuchtigkeit und Abrieb.
• Temperaturbereich: −40…+90 °C Umgebung; bis +120 °C Leiter.
• Empfohlener Biegeradius ≥ 15×Ø für sichere Installation.

Vorteile oder Nutzen

• Rote Farbe erleichtert die sofortige Identifikation der positiven Polarität und reduziert Fehler.
• Geringere Verluste auf typischen Strecken dank effektivem Querschnitt von 6 mm².
• Verzinntes Leiter bietet besseren Schutz gegen Oxidation in feuchten oder salzhaltigen Umgebungen.
• Brandschutz: halogenfrei, nicht flammenausbreitend und geringe Rauchtoxizität.
• 25-m-Format optimiert Kosten bei kurzen Abschnitten und vereinfacht die Baustellenlogistik.

Zweck oder Anwendungen

Entwickelt für die Verschaltung von Photovoltaikmodulen in Serie und parallel, String-Abgänge zu DC-Kombinationskästen und kurze Zuleitungen zum Wechselrichter. Geeignet für private und gewerbliche Eigenverbrauchsanlagen, Solar-Bewässerung und kleine Anlagen, sowohl in Kabelpritschen, Rohrleitungen oder direkt auf der Photovoltaikstruktur, stets unter Einhaltung der geltenden Installationsnormen.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit Photovoltaiksteckverbindern MC4 und Äquivalenten, DC-Stringkästen und PV-Eingängen von Wechselrichtern mit 1500 V DC-Bus. Empfohlene Verwendung für positive Polarität. Steckverbinder und Klemmen nicht enthalten.

Cable Solar PV1-F Rot 1x6mm² 25m 1500V DC bietet eine sichere, langlebige und klar identifizierte DC-Verkabelung, die Zeit und Kosten bei Hochleistungs-Photovoltaikanlagen optimiert.
