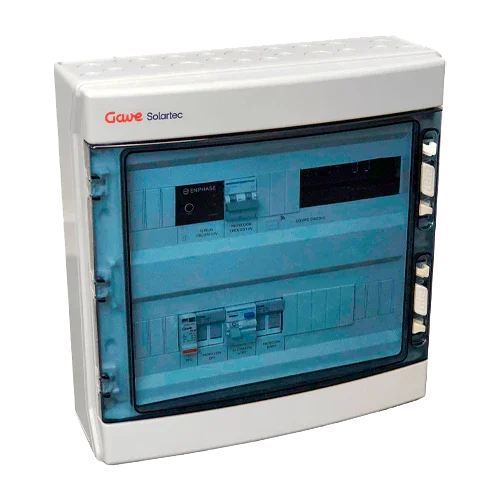

AC-Schutzkasten Enphase Einphasen GAVE ACM-E1C 20A 30mA

Produktbeschreibung

Die Enphase AC-Schutzbox einphasig GAVE ACM-E1C 20A 30mA ist ein modularer Schaltschrank, der Schutz, Trennung und Messung von Enphase IQ-Systemen bei 230 V an einem einzigen Punkt integriert. Sie optimiert die Installationszeit, gewährleistet die Einhaltung der Normen und bereitet die Umgebung für Q-Relay, IQ Gateway/Envoy und Stromwandler (CT) vor, wobei ein sauberes und professionelles Design mit Klasse II-Gehäuse und IK08 geboten wird.

Hauptmerkmale

• Einphasige Konfiguration für 1 AC-Solarkreis mit Kapazität bis 20 A (≈ 4,6 kVA bei 230 V).
• Leitungsschutzschalter (MCB) C-Kennlinie 2P 20 A mit Abschaltvermögen 6 kA (EN 60898-1).
• Fehlerstromschutzschalter (RCD) Typ A 30 mA 2P, immun gegen Fehlabschaltungen (EN 61008-1).
• Überspannungsschutz SPD Typ II (In 20 kA, Imax 40 kA, Up 1,5 kV) zum Schutz der Netzschnittstelle.
• Vorbereitung für das Enphase-Ökosystem: Q-Relay 1F, IQ Gateway/Envoy (Metered) und Produktions-/Verbrauchs-CT.
• Gehäuse aus Polycarbonat mit doppelter Isolierung Klasse II und IK08 für hohe mechanische Widerstandsfähigkeit.

Vorteile oder Nutzen

• Schnellere und ordentlicher Installation durch Konzentration von Schutz, Messung und Kommunikation in einem einzigen Schaltschrank.
• Erhöhte elektrische Sicherheit durch FI-Schutzschalter 30 mA und SPD Typ II, wodurch Risiken durch indirekte Berührungen und Überspannungen reduziert werden.
• Bereit für Einspeisebegrenzung und erweiterte Überwachung über IQ Gateway/Envoy mit bidirektionalen Stromwandlern (CT).
• Erleichtert die Einhaltung der Netzanschlussvorschriften und der Anforderungen des Netzbetreibers (Abschaltung mittels Q-Relay).
• Einfache Wartung: Frontzugang zu Schutzvorrichtungen und Klemmen, klare Beschriftung und optimierte interne Verkabelung.

Zweck oder Anwendungen

Ideal für den Eigenverbrauch im Wohnbereich und kleinen einphasigen Gewerbebereich mit Enphase IQ-Mikrowechselrichtern (Serien IQ7/IQ8), sowohl mit Einspeisung als auch mit Einspeisebegrenzung. Ebenfalls geeignet für Systeme mit AC-gekoppeltem Batteriespeicher (z. B. Enphase IQ Battery 5P), wo es als Schutz- und Messpunkt auf der Wechselstromseite fungiert.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit dem einphasigen Enphase IQ-Ökosystem: Mikro-Wechselrichter IQ7/IQ8 (EU/INT), IQ Gateway/Envoy mit Messfunktion, Q-Relay 1F und Enphase Stromwandler für Produktion und Verbrauch. Ebenfalls integrierbar in Systeme mit Enphase IQ Battery 5P (AC-Kopplung).

Caja Protecciones AC Enphase Monofásico GAVE ACM-E1C 20A 30mA ist die professionelle Lösung zur Zentralisierung von Schutzvorrichtungen, Messungen und Kommunikation in Enphase-Anlagen, die von Anfang an Sicherheit, Ordnung und Effizienz erhöht.
