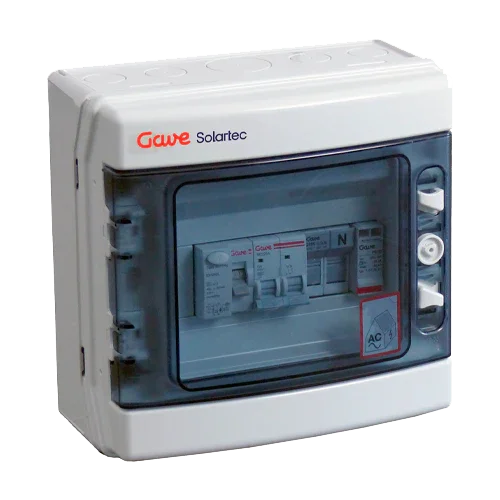

Einphasiger AC-Schutzkasten GAVE ACM16SDA 3.7kW 16A 30mA

Produktbeschreibung

Die Caja Protecciones AC Monofásico GAVE ACM16SDA 3.7kW 16A 30mA ist ein kompakter Verteiler, der alle sicherheitsrelevanten Funktionen für einen Wechselstromstrang bis 3,7 kW in einem einzigen Gehäuse vereint. Er kombiniert Leitungsschutzschalter, hochsensiblen Fehlerstromschutzschalter und Überspannungsbegrenzung (SPD Typ II) und bietet eine professionelle, saubere und schnelle Lösung zur Anbindung einphasiger Wechselrichter oder Mikro-Wechselrichter an den Haus- oder Kleinhandels-Hauptverteiler.

Hauptmerkmale

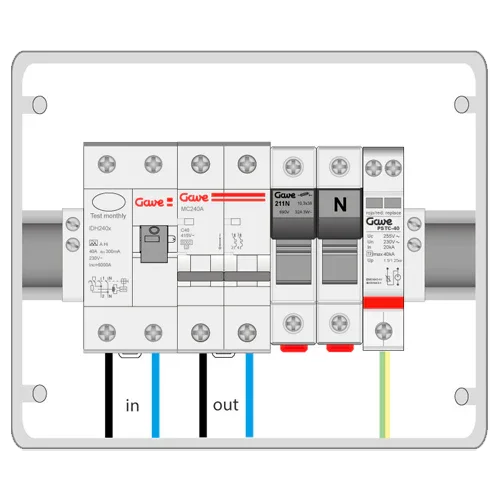

• Einphasig 230 V, 1 dedizierter AC-Kreis, Dauerstrom bis 16 A (≈ 3,68 kVA/kW).
• Leitungsschutzschalter (MCB) 2-polig 16 A, Charakteristik C, Abschaltvermögen 6 kA zum Schutz vor Überlast und Kurzschluss.
• Fehlerstromschutzschalter (RCD) Typ A 30 mA, empfindlich zum Personenschutz und unempfindlich gegen Fehlauslösungen.
• Überspannungsschutz SPD Typ II (In 20 kA, Imax 40 kA, Up 1,5 kV) zum Schutz der Netzschnittstelle.
• Gehäuse Klasse II (doppelte Isolierung) aus Polycarbonat, geeignet für Innen- oder geschützten Außenbereich, mit DIN-Schiene.

Vorteile oder Nutzen

• Schnellere Installation: schlüsselfertiger Verteiler, der Schutzvorrichtungen und Trennung des PV-/AC-Strangs zentralisiert.
• Erweiterte Sicherheit: FI-Schutzschalter 30 mA zum Personenschutz und SPD Typ II zur Minderung von Netztransienten.
• Erleichterte Normenkonformität: Auswahl der Schutzeinrichtungen und Koordination der Schutzmaßnahmen gemäß bewährten Praktiken.
• Einfache Wartung: Frontzugang zu Schaltern und Klemmen, klare Beschriftung und rationalisierte Verkabelung.
• Kompaktes und robustes Design: ideal, wenn der Platz begrenzt ist, ohne auf Selektivität mit dem Hauptverteiler zu verzichten.

Zweck oder Anwendungen

Konzipiert für einphasigen Eigenverbrauch im Wohnbereich und kleine Gewerbeanwendungen mit Wechselrichtern bis 3,7 kW, Mikro-Wechselrichterzweigen mit 16 A Gesamtstrom und Systemen mit AC-gekoppelten Batterien, deren Zweig den Nennstrom nicht überschreitet. Dient als sicherer Verbindungspunkt zwischen Erzeugung/Backup und dem Hauptverteiler, sowohl in Anlagen mit Einspeisung als auch in Konfigurationen mit Exportbegrenzung.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit einphasigen Wechselrichtern bis 3,7 kW und Reihen von Mikro-Wechselrichtern, deren Gesamtstrom 16 A bei 230 V nicht überschreitet. Integrierbar mit Überwachungssystemen über externe Stromwandler (TC) und koordinierbar mit vorgeschalteten Schutzvorrichtungen (Hauptschalter, allgemeiner Fehlerstromschutz und Überspannungsschutz am Eingang) gemäß Projekt.

Einphasen-AC-Schutzkasten GAVE ACM16SDA 3,7 kW 16 A 30 mA ist die professionelle Wahl, um Sicherheit, Ordnung und Zuverlässigkeit im Wechselstromzweig Ihrer Anlage zu zentralisieren, die Montagezeit zu optimieren und den Schutz von Geräten und Personen zu gewährleisten.
