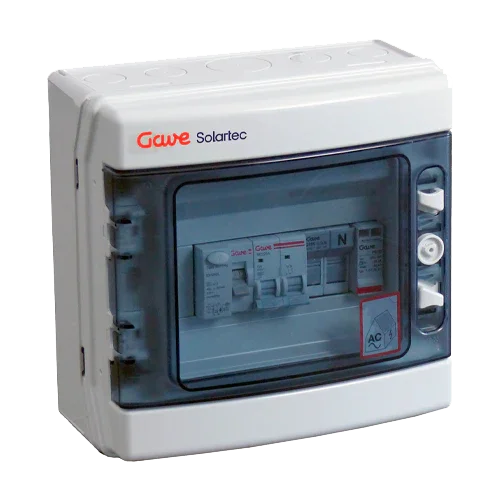

AC-Einphasen-Schutzkasten GAVE ACM25SDA 5.8kW 25A 30mA

Produktbeschreibung

Die Einphasige AC-Schutzbox GAVE ACM25SDA 5.8kW 25A 30mA ist ein kompakter und professioneller Verteiler, der alle sicherheitsrelevanten Funktionen für einen Wechselstromkreis bis 5,8 kW in einem einzigen Gehäuse vereint. Sie kombiniert Leitungsschutz, hochsensiblen Fehlerstromschutz und Überspannungsbegrenzung (SPD Typ II) und bietet einen zuverlässigen Verbindungspunkt zwischen AC-Erzeugung/Backup und dem Hauptverteiler. Das modulare Design, die doppelte Isolierung Klasse II und die mechanische Robustheit ermöglichen eine schnelle, ordentliche und normgerechte Montage, wodurch Installationszeiten und zukünftige Wartungsarbeiten reduziert werden.

Hauptmerkmale

• Einphasig 230 V, 50 Hz, 1 dedizierter AC-Kreis mit Dauerstrom bis 25 A (≈ 5,8 kVA/kW).
• Leitungsschutzschalter (MCB) 2P 25 A, Charakteristik C, Abschaltvermögen 6 kA (EN 60898-1) für Überlast und Kurzschluss.
• Fehlerstromschutzschalter (RCD) Typ A 30 mA, 2-polig, empfindlich zum Personenschutz mit Immunität gegen Fehlauslösungen.
• Überspannungsschutz SPD Typ II (In 20 kA, Imax 40 kA, Up 1,5 kV) zum Schutz der Geräte vor Netztransienten.

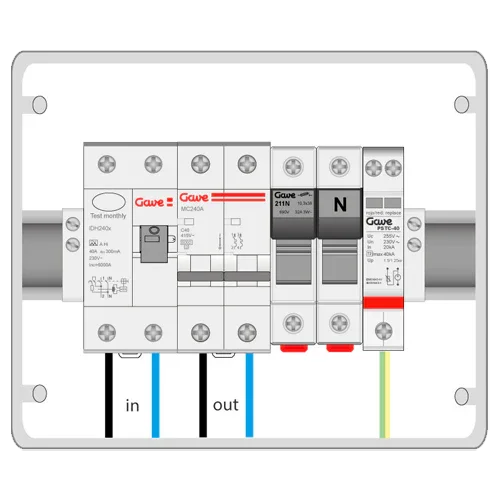

• Gehäuse aus Polycarbonat mit doppelter Isolierung Klasse II, DIN-Schiene und rationalisierter interner Verkabelung.
• Kompakte Abmessungen (ca. 231 × 238 × 118 mm) zur einfachen Integration in beengte Räume.

Vorteile oder Nutzen

• Schnelle Installation: schlüsselfertiger Verteiler, der Schutz, Trennung und Anschluss des PV/AC-Strangs zentralisiert.
• Erhöhte Sicherheit: FI-Schutzschalter 30 mA zum Personenschutz und Überspannungsschutz Typ II zur Minderung transienter Überspannungen.
• Erleichterte technische Einhaltung: ausgewählte Schutzeinrichtungen gemäß bewährten Praktiken und Schutzkoordination.
• Einfache und ordentliche Wartung: Frontzugang zu Schaltern und Klemmen, klare Beschriftung und geringeres Fehlerrisiko.
• Vielseitigkeit: geeignet für einphasige Wechselrichter von ca. 4–6 kW, Reihen von Mikro-Wechselrichtern und AC-Backup-Systeme.

Zweck oder Anwendungen

Entwickelt für den einphasigen Eigenverbrauch im Wohnbereich und kleine Gewerbeanlagen mit Wechselrichtern bis zu 5,8 kW oder Strängen von Mikro-Wechselrichtern, deren Gesamtstrom 25 A nicht überschreitet. Ebenfalls geeignet für hybride Systeme mit AC-gekoppelten Batterien, bei denen der Leitungsstrom innerhalb des Nennwerts liegt. Fungiert als sicherer und normgerechter Verbindungspunkt zwischen dem Wechselstrom-Generator/Backup und dem Hauptverteiler, sowohl bei Einspeisung als auch bei Anlagen mit Exportbegrenzung.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit einphasigen Wechselrichtern von ~4–6 kW und mit Reihen von Mikro-Wechselrichtern (Enphase, Hoymiles usw.), sofern die Summe 25 A bei 230 V nicht überschreitet. Integrierbar in Überwachungssysteme mittels externer Stromwandler und koordinierbar mit vorgeschalteten Schutzvorrichtungen (Hauptschalter, FI-Schutzschalter und Überspannungsschutz am Eingang) gemäß Projekt.

Einphasen-Wechselstrom-Schutzkasten GAVE ACM25SDA 5,8 kW 25 A 30 mA ist die professionelle Lösung zur Zentralisierung von Sicherheit, Ordnung und Zuverlässigkeit im Wechselstromzweig Ihrer Anlage, optimiert die Montagezeit sowie den Schutz von Geräten und Personen.
