AC-Einphasen-Schutzkasten GAVE ACM32SDA 7.4kW 32A 30mA

Produktbeschreibung

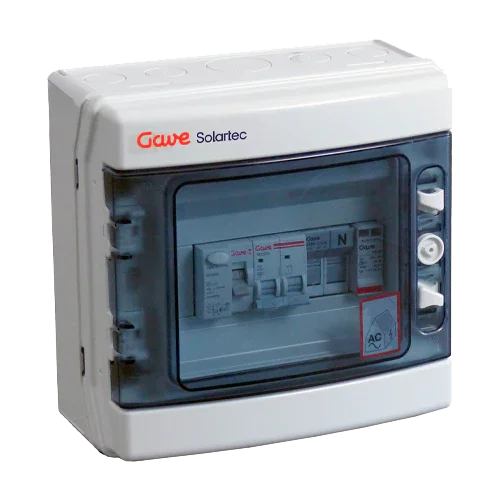

Die Caja Protecciones AC Monofásico GAVE ACM32SDA 7.4kW 32A 30mA ist ein schlüsselfertiges, modulares Gehäuse zur Konzentration der sicherheitsrelevanten Funktionen und des Anschlusses des Wechselstromstrangs in Eigenverbrauchsanlagen an einem einzigen Punkt. Ihr Design integriert magnetothermischen Schutz, hochsensiblen Fehlerstromschutz und Begrenzung transienter Überspannungen (SPD Typ II) in einem Polycarbonatgehäuse mit Doppelisolierung (Klasse II) und hoher mechanischer Widerstandsfähigkeit (IK7), was die Montage beschleunigt, die Installation ordnet und die Einhaltung bewährter elektrotechnischer Praktiken erleichtert.

Hauptmerkmale

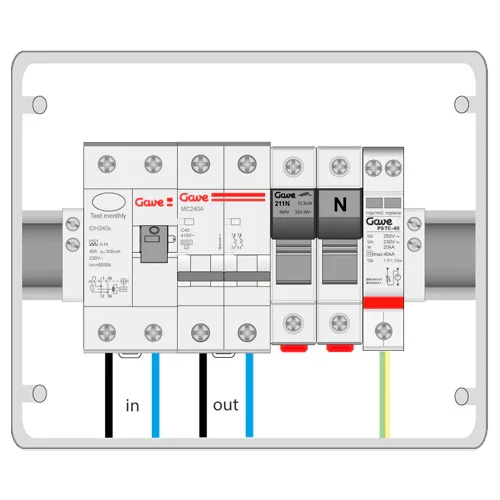

• Einphasig 230 V·50 Hz, 1 dedizierter AC-Kreis mit Dauerstrom bis 32 A (≈ 7,4 kVA/kW).
• Leistungsschalter (MCB) 2P 32 A, Charakteristik C, Abschaltvermögen 6 kA zum Schutz vor Überlast und Kurzschluss.
• Fehlerstromschutzschalter (RCD) Typ A 30 mA, 2-polig, mit Immunität gegen Fehlauslösungen.
• Überspannungsschutz SPD Typ II (In 20 kA, Imax 40 kA, Up 1,5 kV) mit zugehöriger Sicherung.
• Gehäuse aus Polycarbonat Klasse II (Doppelisolierung), IK7 Schutzart, geeignet für Innen- oder geschützten Außenbereich.
• Kompakte Abmessungen, die die Integration in beengten elektrischen Räumen erleichtern.

Vorteile oder Nutzen

• Schnellere und sauberere Installation: Zentralisiert Trennung, Schutz und Anschluss des PV-/AC-Strangs.
• Erhöhte Sicherheit: FI-Schutzschalter 30 mA zum Personenschutz und Überspannungsschutzgerät Typ II zur Abschwächung von Netztransienten.
• Erleichtert die technische Einhaltung: Auswahl der Schutzeinrichtungen und Koordination der Schutzmaßnahmen gemäß bewährten Praktiken.
• Einfache Wartung: Frontzugang zu Geräten und Klemmen, klare Beschriftung und rationalisierte Verkabelung.
• Vielseitigkeit: Geeignet für einphasige Wechselrichter von ca. 5–7,5 kW oder Reihen von Mikro-Wechselrichtern, deren Gesamtstrom 32 A nicht überschreitet.

Zweck oder Anwendungen

Entwickelt für den einphasigen privaten Eigenverbrauch und kleine gewerbliche Anwendungen mit einem einzigen Wechselstrom-Generierungs-/Backup-Kreis. Ideal als sicherer Verbindungspunkt zwischen dem Wechselrichter oder der Mikro-Wechselrichterkette und dem Hauptverteiler, sowohl in Anlagen mit Einspeisung als auch in solchen, die eine Exportbegrenzung mittels externer Überwachungssysteme erfordern.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit einphasigen Wechselrichtern von ~5–7,5 kW und Reihen von Mikro-Wechselrichtern (Enphase, Hoymiles usw.), sofern die Summe 32 A bei 230 V nicht überschreitet. Integrierbar in Überwachungssysteme mittels externer Stromwandler und koordinierbar mit vorgeschalteten Schutzvorrichtungen (Hauptleitungsschutzschalter, FI-Schutzschalter und Überspannungsschutz SPD am Eingang) gemäß Projekt.

Einphasen-Wechselstrom-Schutzkasten GAVE ACM32SDA 7,4 kW 32 A 30 mA ist die professionelle Lösung zur Zentralisierung von Sicherheit, Ordnung und Zuverlässigkeit im Wechselstromzweig Ihrer Anlage, optimiert Montagezeiten sowie den Schutz von Geräten und Personen ab dem ersten Tag.
