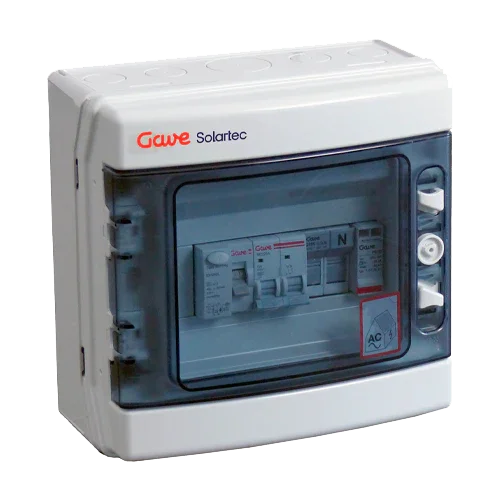

Einphasiger AC-Schutzkasten GAVE ACM40SDA 9.2kW 40A 30mA

Produktbeschreibung

Die Caja Protecciones AC Monofásico GAVE ACM40SDA 9.2kW 40A 30mA ist ein schlüsselfertiger modularer Verteiler zur Absicherung und Verbindung eines Wechselstromstrangs bis 9,2 kW in Eigenverbrauchs- oder Backup-Anlagen. Sie vereint in einem Polycarbonat-Gehäuse Klasse II (Doppelisolierung) und IK7-Trennung, Leitungsschutz, hochsensiblen Fehlerstromschutz und Überspannungsschutz (SPD Typ II), beschleunigt die Montage, ordnet die Installation und erleichtert die Einhaltung bewährter Praktiken.

Hauptmerkmale

• Einphasig 230 V · 50 Hz, 1 dedizierter AC-Kreis mit Dauerstrom bis 40 A (≈ 9,2 kVA/kW).
• Leitungsschutzschalter (MCB) 2P 40 A, Charakteristik C, Abschaltvermögen 6 kA (EN 60898-1).
• Fehlerstromschutzschalter (RCD) Typ A 30 mA, 2-polig, immun gegen Fehlauslösungen.
• Überspannungsschutz SPD Typ II (In 20 kA, Imax 40 kA, Up 1,5 kV) mit zugehöriger Sicherung.
• Kompaktes Gehäuse aus Polycarbonat mit doppelter Isolierung Klasse II und Schutzart IK7.

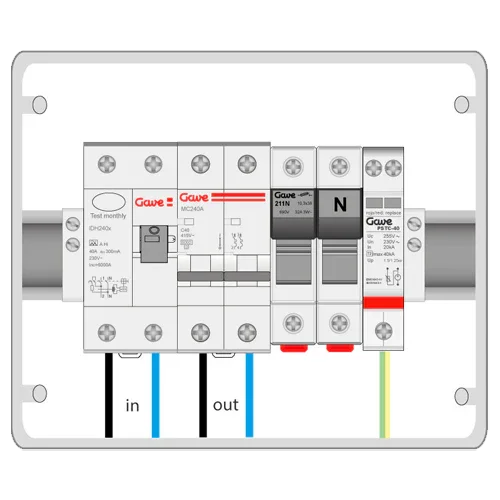

• Interne Verkabelung und Anordnung auf DIN-Schiene für eine schnelle und wartungsfreundliche Installation.

Vorteile oder Nutzen

• Schnellere und sauberere Installation durch Zentralisierung von Schutz, Trennung und Anschluss des PV-/AC-Strangs.
• Erhöhte Sicherheit: FI-Schutzschalter 30 mA zum Personenschutz und Überspannungsschutzgerät Typ II zur Abschwächung von Netztransienten.
• Erleichtert die technische Einhaltung und Selektivität mit vorgeschalteten Schutzvorrichtungen.
• Einfache Wartung: Frontzugang zu Geräten, klare Beschriftung und rationalisierte Verkabelung.

Zweck oder Anwendungen

Ideal als Verbindungspunkt und Sicherheit zwischen einphasigen Wechselrichtern von ~6–9 kW oder Reihen von Mikro-Wechselrichtern (Summe ≤ 40 A) und dem Hauptverteiler in Wohngebäuden oder kleinem Gewerbe. Ebenfalls geeignet für AC-gekoppelte Batteriesysteme, wenn der Leitungsstrom 40 A nicht überschreitet.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit einphasigen Wechselrichtern von ~6–9 kW und mit Reihen von Mikro-Wechselrichtern (Enphase, Hoymiles, etc.), sofern die Summe 40 A bei 230 V nicht überschreitet. Koordinierbar mit IGA, allgemeinem Fehlerstromschutzschalter und Haupt-SPD gemäß Projekt und integrierbar mit Überwachung über externe Stromwandler.

Caja Protecciones AC Monofásico GAVE ACM40SDA 9.2kW 40A 30mA ist die professionelle Lösung zur Zentralisierung von Sicherheit, Ordnung und Zuverlässigkeit im Wechselstromzweig Ihrer Anlage, wodurch Montagezeiten und der Schutz von Geräten und Personen optimiert werden.
