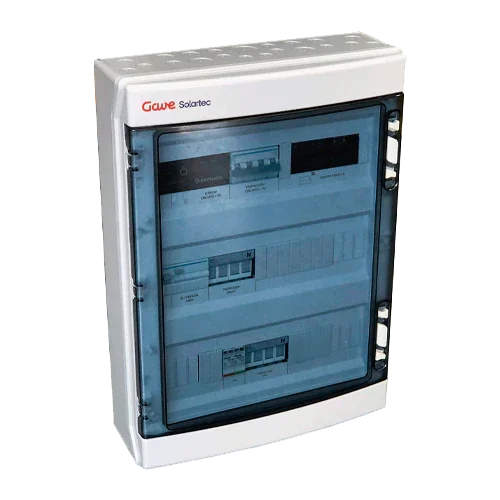

AC-Schutzkasten Enphase Dreiphasig GAVE ACT-E1C 20A 30mA

Produktbeschreibung

Die Enphase AC-Schutzbox Dreiphasig GAVE ACT-E1C 20A 30mA ist ein 3F+N Anschluss- und Schutzschaltschrank, der in einem einzigen Gehäuse der Klasse II alle Schlüsselfunktionen eines dreiphasigen Enphase IQ-Systems integriert: Trennung, magnetothermischer und FI-Schutz, Überspannungsschutz sowie die Umgebung für das dreiphasige Q-Relay, IQ Gateway/Envoy (gemessen) und Stromwandler (CT) für Erzeugung und Verbrauch. Entwickelt zur Beschleunigung der Montage und Sicherstellung der Normkonformität, bietet er eine professionelle und robuste Ausführung (IK08), geeignet für anspruchsvolle Einsatzorte.

Hauptmerkmale

• 3F+N-Konfiguration für 1 AC-Kreis mit bis zu 20 A pro Phase (≈ 13,9 kVA bei 3×400/230 V).
• 4-poliger Leitungsschutzschalter 20 A, Charakteristik C, 6 kA (EN 60898-1) zum Schutz vor Kurzschlüssen und Überlast.
• 4-poliger Typ-A FI-Schutzschalter 30 mA mit Immunität gegen Fehlauslösungen, kompatibel mit elektronischen Lasten.
• Typ-II-Überspannungsschutz (SPD) (In 20 kA, Imax 40 kA, Up 1,5 kV) zum Schutz der Netzschnittstelle.
• Plug-&-Play-Vorbereitung für das Enphase-Ökosystem: Q-Relay 3F, IQ Gateway/Envoy (Metered) und CT-Spulenkern.
• Gehäuse aus Polycarbonat, doppelte Isolierung Klasse II, IK08-Schlagfestigkeit und feldtaugliches Design.

Vorteile oder Nutzen

• Zeit- und Fehlerersparnis durch Konzentration von Schutz, Messung und Kommunikation in einem einzigen Schaltschrank.
• Maximale Sicherheit durch 30 mA FI-Schutzschalter und Typ-II-Überspannungsschutz (SPD), die Risiken durch indirekte Berührungen und Überspannungen reduzieren.
• Vorbereitet für erweiterte Überwachung, Leistungssteuerung und Exportbegrenzung mittels Envoy (gemessen).
• Erleichtert die Einhaltung der Anforderungen des Netzbetreibers dank des dreiphasigen Q-Relais zur Abschaltung.
• Saubere und wartungsfreundliche Installation: rationalisierte Verkabelung, zugängliche Klemmen und klare Beschriftung.

Zweck oder Anwendungen

Ausgelegt für den dreiphasigen Eigenverbrauch im Wohnbereich und kleinen Gewerbe (C&I) mit Enphase HMT/MIT Mikro-Wechselrichtern oder dreiphasigen Enphase-Strängen in Europa, sowohl bei Einspeisung als auch bei Anlagen mit Exportbegrenzung. Ebenfalls geeignet für Systeme mit AC-gekoppeltem Batteriespeicher (z. B. Enphase IQ Battery 5P), bei denen der Schaltschrank als zentraler Schutz- und Messpunkt auf der Wechselstromseite fungiert.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit dem Enphase IQ dreiphasigen Ökosystem (EU/INT): Mikro-Wechselrichter HMT/MIT, IQ Gateway/Envoy mit Messfunktion, Q-Relay 3F und CT für Produktion/Konsum. Integrierbar in Systeme mit Enphase IQ Battery 5P Batterie im dreiphasigen AC-Kopplungsmodus.

Caja Protecciones AC Enphase Trifásico GAVE ACT-E1C 20A 30mA ist die professionelle Lösung zur Zentralisierung von Schutzvorrichtungen, Messung und Steuerung in Enphase 3F+N Anlagen, die Sicherheit, Ordnung und Effizienz vom ersten Tag an verbessert.
