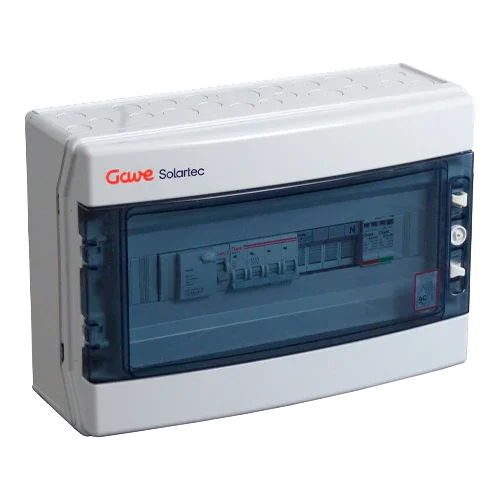

Gehäuse Schutz AC Dreiphasig GAVE ACT10SDA 7kW 10A 30mA

Modelo: ACT10SDA

Sku: GAVEPRO005
Vendor: GAVE

€383,59 EUR

€306,87 EUR

inkl. MwSt.

Versand wird beim Checkout berechnet

In stock!

Spend €150,00 to FREE SHIPPING

Schutzkasten AC Dreiphasig GAVE ACT10SDA 7kW 10A 30mA ist ein 3F+N-Panel für 1 Stromkreis mit MCB und RCD von 10 A / 30 mA, SPD Typ II und Gehäuse Klasse II. Verbindet und schützt Installationen bis ≈7 kW mit höchster Zuverlässigkeit.

Produktvarianten

Anzahl

I agree with the Terms and Conditions.

Kauf mit sicherer Zahlung

Spezifikationen

Produktbeschreibung

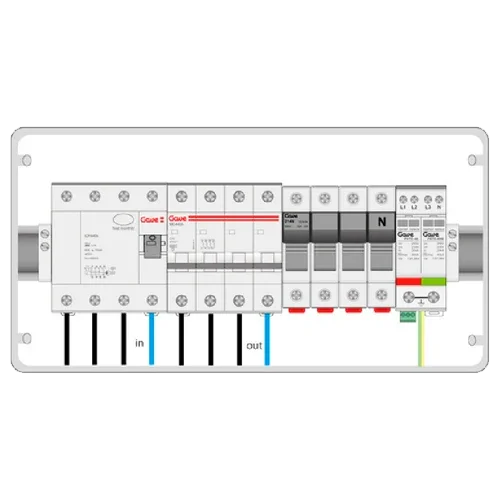

Die Caja Protecciones AC Trifásico GAVE ACT10SDA 7kW 10A 30mA vereint in einem einzigen 3F+N-Gehäuse alles Notwendige, um einen dreiphasigen Wechselstromzweig bis ca. 7 kW anzuschließen und zu schützen. Sie enthält einen vierpoligen Leitungsschutzschalter, einen hochempfindlichen Fehlerstromschutzschalter Typ A und einen Überspannungsschutz (SPD) Typ II, was elektrische Sicherheit, Ordnung in der Verkabelung sowie eine schnelle und professionelle Montage in Wohn- oder kleinen Gewerbeinstallationen gewährleistet.

Hauptmerkmale

Dreiphasiger Schaltschrank 3F+N für 1 Stromkreis mit einer Kapazität von bis zu 10 A pro Phase (≈ 6,9–7 kVA bei 3×400 V).
Leitungsschutzschalter 4-polig 10 A, Charakteristik C, Abschaltvermögen 6 kA gemäß EN 60898-1.
Fehlerstromschutzschalter Typ A 30 mA (immun gegen Fehl-Auslösungen) nach EN 61008-1.
Überspannungsschutz SPD Typ II (In 20 kA, Imax 40 kA, Up 1,5 kV) nach EN 61643-11.
Gehäuse aus Polycarbonat, doppelte Isolierung Klasse II, hohe mechanische Festigkeit, geeignet für geschützten Außeneinsatz.

Vorteile oder Nutzen

Schnellere und sauberere Installation: Zentralisiert Trennung, Schutzvorrichtungen und Anschlussstelle.
Erhöhte Sicherheit für Personen und Geräte mit FI-Schutzschalter 30 mA und SPD Typ II im selben Schaltschrank.
Erleichterte technische Einhaltung und rationalisierte Verkabelung für eine einfache Wartung.
Kompaktes Format mit DIN-Schiene und zugänglichen Klemmen, die den verfügbaren Platz optimieren.

Zweck oder Anwendungen

Ideal als Schutzschaltkasten für dreiphasigen Eigenverbrauch im Wohnbereich oder kleinen Gewerbe, für Zweige von dreiphasigen Mikro-Wechselrichtern oder String-Wechselrichtern mit geringer Leistung (~5–7 kW) sowie für AC-gekoppelte Batteriesysteme, wenn der Leitungsstrom 10 A pro Phase nicht übersteigt.

Technische Spezifikationen

Leistung	≈ 7 kW (10 A/Phase bei 3×400 V)
Nennspannung	3×400/230 V~ · 50 Hz (3F+N)
Format	Polycarbonat · Klasse II (doppelte Isolierung) · DIN-Schiene
Leitungsschutzschalter (magnetothermisch)	4P 10 A · Charakteristik C · 6 kA (EN 60898-1)
Fehlerstromschutzschalter	Typ A · 30 mA · 4-polig (EN 61008-1)
Überspannungsschutz (SPD)	Typ II · In 20 kA · Imax 40 kA · Up 1,5 kV (EN 61643-11)
Abmessungen	≈ 286 × 418 × 148 mm (Höhe × Breite × Tiefe)
Kreise	1 dedizierter dreiphasiger AC-Kreis

Kompatibilitäten

Kompatibel mit dreiphasigen Mikro-Wechselrichtern (z. B. HMT/MIT-Stränge oder andere Ökosysteme) und mit dreiphasigen String-Wechselrichtern von ca. 5–7 kW, sofern die Summe 10 A pro Phase nicht überschreitet. Integrierbar in Überwachungssysteme mittels Stromwandlern/externer Zähler und koordinierbar mit Hauptleitungsschutzschalter (IGA), FI-Schutzschalter und Überspannungsschutz (SPD) gemäß Projekt.

GAVE ACT10SDA 7kW 10A 30mA Dreiphasiger AC-Schutzkasten ist die professionelle Lösung zur Zentralisierung von Sicherheit, Ordnung und Zuverlässigkeit an der AC-Schnittstelle Ihrer Anlage, optimiert Montagezeiten und schützt Geräte sowie Personen vom ersten Tag an.
