Gehäuse Schutz AC Dreiphasig GAVE ACT16SDA 11kW 16A 30mA

Produktbeschreibung

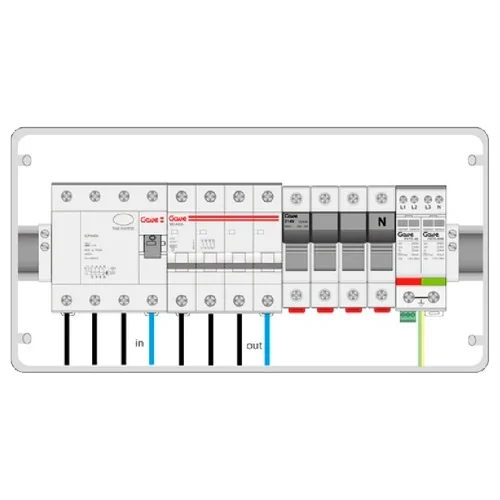

Die Caja Protecciones AC Trifásico GAVE ACT16SDA 11kW 16A 30mA vereint in einem einzigen 3F+N-Gehäuse alle sicherheitsrelevanten Funktionen für einen Wechselstromzweig bis ~11 kW: Trennung, magnetothermischer Schutz, hochsensibler Fehlerstromschutz und Überspannungsbegrenzung (SPD Typ II). Das modulare Design mit doppelter Isolierung (Klasse II) aus Polycarbonat ermöglicht eine schnelle, ordentliche und normgerechte Montage, reduziert Installationszeiten und zukünftige Wartungsarbeiten.

Hauptmerkmale

• Dreiphasige Konfiguration 3F+N für 1 AC-Kreis mit Kapazität bis 16 A/Phase (≈ 11 kVA/kW bei 3×400 V).
• Leistungsschalter (MCB) 4P 16 A, Charakteristik C, Abschaltvermögen 6 kA (EN 60898-1).
• Fehlerstromschutzschalter (RCD) Typ A 30 mA, 4-polig, immun gegen Fehlauslösungen (EN 61008-1).
• Überspannungsschutz SPD Typ II (In 20 kA, Imax 40 kA, Up 1,5 kV) gemäß EN 61643-11.

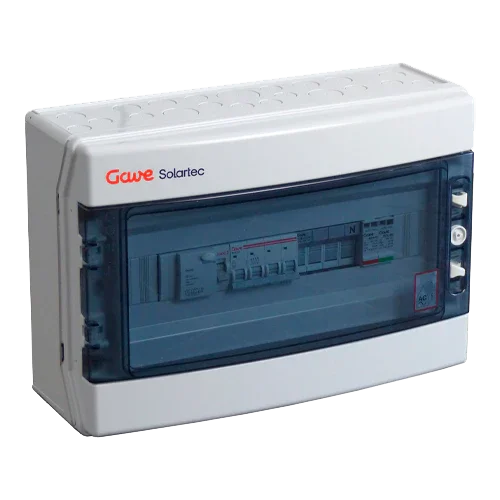

• Gehäuse aus Polycarbonat mit doppelter Isolierung Klasse II, hoher mechanischer Festigkeit und DIN-Schiene.
• Kompakte Abmessungen (≈ 286 × 418 × 148 mm) erleichtern die Integration im Technikraum.

Vorteile oder Nutzen

• Schnelle Installation: schlüsselfertiger Verteiler, der Schutz, Trennung und Verbindungspunkt zentralisiert.
• Erhöhte Sicherheit: FI-Schutzschalter 30 mA schützt Personen und SPD Typ II mindert Netzüberspannungen.
• Saubere und wartungsfreundliche Montage: rationalisierte Verkabelung, zugängliche Klemmen und klare Beschriftung.
• Erleichtert die technische Einhaltung und Selektivität mit Schutzvorrichtungen stromaufwärts des Hauptverteilers.
• Vielseitigkeit: geeignet für String-Wechselrichter 3F ~8–12 kW oder Zweige von dreiphasigen Mikro-Wechselrichtern (≤ 16 A/Phase).

Zweck oder Anwendungen

Geeignet für dreiphasigen Eigenverbrauch im Wohnbereich und kleinen Gewerbe sowie für AC-gekoppelte Batteriesysteme, wenn der Leitungsstrom 16 A/Phase nicht überschreitet. Funktioniert als sicherer und professioneller Verbindungspunkt zwischen dem Wechselstromgenerator/Backup und dem Hauptverteiler, mit oder ohne Exportbegrenzung je nach Überwachungssystemkonfiguration.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit dreiphasigen Wechselrichtern von ~8–12 kW und mit 3-phasigen Mikro-Wechselrichtersträngen (Enphase HMT/MIT oder andere), sofern die Gesamtbelastung 16 A/Phase nicht überschreitet. Koordinierbar mit Hauptleitungsschutzschalter (IGA), allgemeinem Fehlerstromschutzschalter und Überspannungsschutz (SPD) gemäß Projekt, sowie integrierbar mit Überwachung über Stromwandler oder externe Zähler.

GAVE ACT16SDA 11kW 16A 30mA Dreiphasiger AC-Schutzkasten ist die professionelle Lösung zur Zentralisierung von Sicherheit, Ordnung und Zuverlässigkeit an der AC-Schnittstelle Ihrer Anlage, optimiert Montagezeiten und schützt Geräte sowie Personen vom ersten Tag an.
