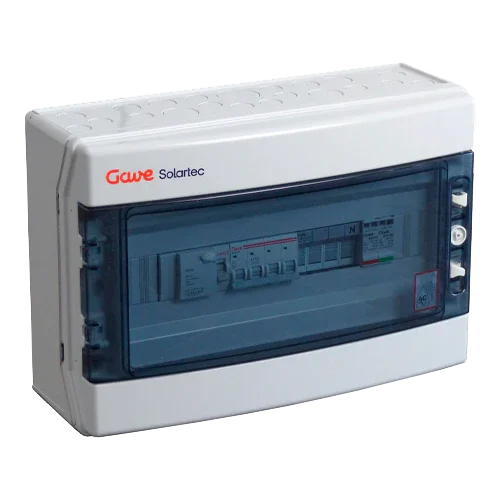

Gehäuse Schutz AC Dreiphasig GAVE ACT25SDA 17kW 25A 30mA

Produktbeschreibung

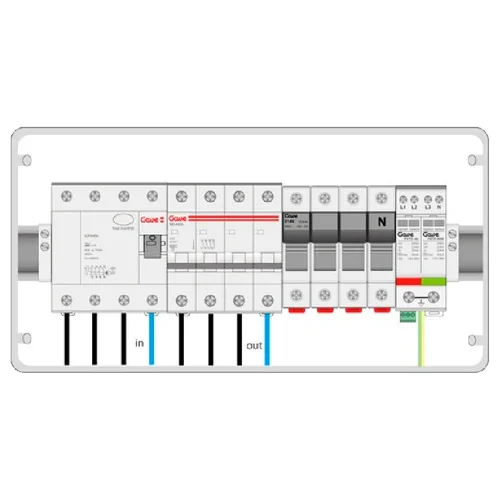

Die Caja Protecciones AC Trifásico GAVE ACT25SDA 17kW 25A 30mA ist ein 3F+N „schlüsselfertiges“ Gehäuse, das Trennung, magnetothermischen Schutz, Fehlerstromschutz und Überspannungsbegrenzung in einem einzigen Gehäuse der Klasse II vereint. Entwickelt für dreiphasige Installationen bis ~17 kW, vereinfacht es die Verkabelung, beschleunigt die Inbetriebnahme und gewährleistet eine sichere und ordentliche AC-Schnittstelle zwischen Generator/Backup und dem Hauptverteiler.

Hauptmerkmale

• Kapazität: bis zu 25 A pro Phase (≈ 17,3 kVA/kW bei 3×400/230 V, 50 Hz).
• Magnetothermischer Leistungsschalter (MCB) 4P 25 A, Charakteristik C, Abschaltvermögen 6 kA (EN 60898-1).
• Fehlerstromschutzschalter (RCD) 4P Typ A 30 mA mit immunisiertem Design gegen Fehlauslösungen (EN 61008-1).
• Überspannungsschutz SPD Typ II (In 20 kA · Imax 40 kA · Up 1,5 kV) gemäß EN 61643-11.
• Polycarbonat-Gehäuse mit doppelter Isolierung Klasse II, hohe mechanische Festigkeit und DIN-Schiene.

Vorteile oder Nutzen

• Schnelle und saubere Installation: Zentralisiert Schutz, Trennung und Verbindungspunkt.
• Erhöhter Schutz für Personen und Geräte durch integrierten RCD 30 mA und SPD Typ II.
• Erleichterte technische Konformität und rationalisierte Verkabelung für schnelle Wartung.
• Kompaktes und robustes Format, das den Platz in Technikräumen oder geschützten Außenschränken optimiert.

Zweck oder Anwendungen

Ideal für dreiphasigen Eigenverbrauch im Wohn- und Dienstleistungsbereich sowie für leichte C&I-Anwendungen mit Wechselrichtern von ~12–18 kW oder 3F-Mikrowechselrichtersträngen (immer ≤ 25 A/Phase). Ebenfalls geeignet für Systeme mit AC-gekoppelten Batterien, sofern der Leitungsstrom den Nennwert nicht überschreitet.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit dreiphasigen String-Wechselrichtern von ~12–18 kW und 3F-Mikrowechselrichtersträngen, sofern die Summe 25 A/Phase nicht überschreitet. Koordinierbar mit Hauptleitungsschutzschalter, Hauptfehlerstromschutz und Überspannungsschutz am Eingang gemäß Projekt; integrierbar mit Überwachung über Stromwandler oder externe Zähler.

Caja Protecciones AC Trifásico GAVE ACT25SDA 17kW 25A 30mA ist die professionelle Lösung zur Zentralisierung von Sicherheit, Ordnung und Zuverlässigkeit an der AC-Schnittstelle Ihrer Anlage, optimiert Montagezeiten und schützt Geräte sowie Personen vom ersten Tag an.
