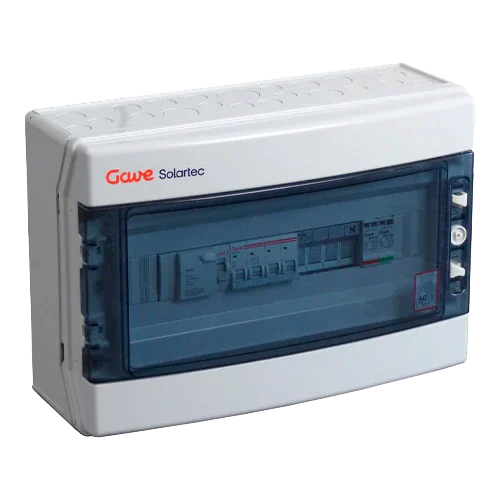

Gehäuse Schutz AC Dreiphasig GAVE ACT32SDA 22kW 32A 30mA

Produktbeschreibung

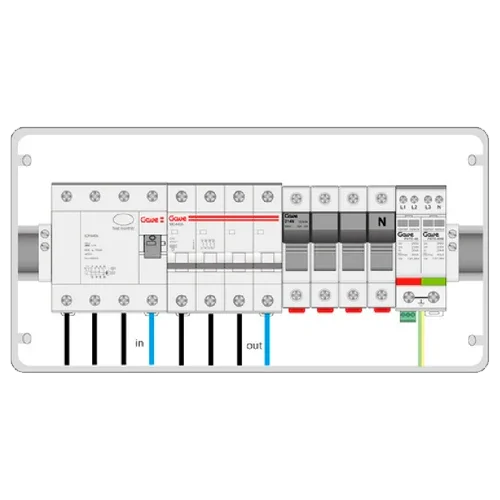

Die Caja Protecciones AC Trifásico GAVE ACT32SDA 22kW 32A 30mA ist ein 3F+N „schlüsselfertiges“ Gehäuse, das Schutzvorrichtungen, Trennung und Anschlussstelle des Wechselstromzweigs in Anlagen bis zu ~22 kW zentralisiert. Es integriert einen vierpoligen Leitungsschutzschalter, einen Fehlerstromschutzschalter mit hoher Empfindlichkeit und Überspannungsschutz (SPD Typ II) in einem Polycarbonat-Gehäuse mit doppelter Isolierung (Klasse II) und bietet eine schnelle, ordentliche Montage gemäß bewährter Praktiken.

Hauptmerkmale

• Dreiphasige Kapazität 3F+N für 1 AC-Kreis: bis zu 32 A/Phase (≈ 22,1 kVA/kW bei 3×400/230 V).
• Vierpoliger Leitungsschutzschalter (MCB) 32 A, Charakteristik C, Abschaltvermögen 6 kA (EN 60898-1).
• Vierpoliger Fehlerstromschutzschalter (RCD) Typ A 30 mA, immun gegen Fehlauslösungen (EN 61008-1).
• Überspannungsschutz SPD Typ II – PSTC440: In 20 kA · Imax 40 kA · Up 1,5 kV (EN 61643-11).
• Polycarbonat-Gehäuse Klasse II (doppelte Isolierung), hohe mechanische Festigkeit, DIN-Schiene und rationalisierte Verkabelung.

Vorteile oder Nutzen

• Schnelle und saubere Installation durch Konzentration aller Schutzvorrichtungen auf der AC-Seite in einem einzigen Gehäuse.
• Erhöhter Personenschutz (RCD 30 mA) und Geräteschutz (SPD Typ II gegen Transienten).
• Erleichtert die technische Konformität und Selektivität mit vorgeschalteten Schutzvorrichtungen.
• Einfache Wartung: Frontzugang zu den Schaltgeräten, zugängliche Klemmen und klare Beschriftung.

Zweck oder Anwendungen

Ideal für dreiphasigen Eigenverbrauch im Wohn- und Dienstleistungsbereich sowie für leichte Gewerbe- und Industriebereiche mit String-Wechselrichtern von ~15–22 kW oder 3F-Mikrowechselrichterzweigen sowie für Systeme mit AC-gekoppelten Batterien, wenn der Leitungsstrom 32 A pro Phase nicht überschreitet.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit dreiphasigen Wechselrichtern von ~15–22 kW und mit 3F-Mikrowechselrichterzweigen (sofern die Summe 32 A/Phase nicht überschreitet). Koordinierbar mit Hauptleitungsschutzschalter, Hauptfehlerstromschutzschalter und Überspannungsschutz am Eingang gemäß Projekt; integrierbar mit Überwachung mittels Stromwandler oder externen Zählern.

Caja Protecciones AC Trifásico GAVE ACT32SDA 22kW 32A 30mA ist die professionelle Lösung zur Zentralisierung von Sicherheit, Ordnung und Zuverlässigkeit an der AC-Schnittstelle Ihrer Anlage, optimiert Montagezeiten und schützt Geräte sowie Personen vom ersten Tag an.
