Gehäuse Schutz AC Dreiphasig GAVE ACT40SDA 28kW 40A 30mA

Produktbeschreibung

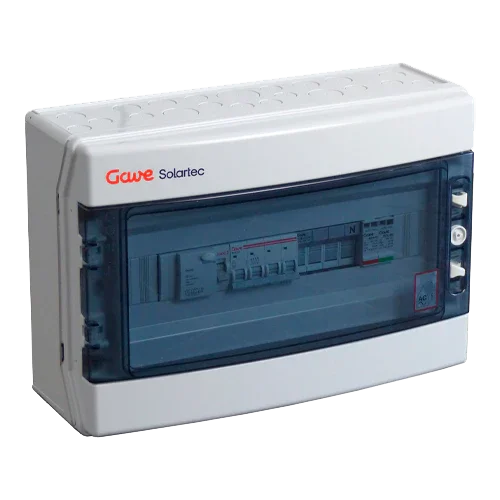

Die Caja Protecciones AC Trifásico GAVE ACT40SDA 28kW 40A 30mA vereint in einem einzigen 3F+N-Gehäuse alle kritischen Funktionen der Wechselstromseite: Trennung, magnetothermischer Schutz, Fehlerstromschutz und Überspannungsschutz. Entwickelt für Anlagen bis ~28 kW bei 3×400/230 V, kombiniert sie kalibrierte Schutzeinrichtungen und ein kompaktes Polycarbonatgehäuse mit doppelter Isolierung (Klasse II, IK7) und bietet eine schnelle, ordentliche Montage gemäß den geltenden Normen für dreiphasige Wechselrichter und Mikro-Wechselrichter.

Hauptmerkmale

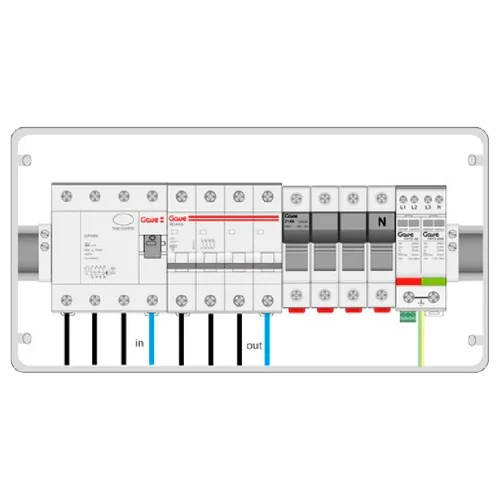

• Dreiphasige Kapazität 3F+N für 1 AC-Kreis mit bis zu 40 A pro Phase (≈ 27,7–28 kVA/kW bei 3×400 V).
• Leistungsschalter (MCB) 4-polig 40 A, Charakteristik C, Abschaltvermögen 6 kA (EN 60898-1) gegen Überlast und Kurzschluss.
• Fehlerstromschutzschalter (RCD) 4-polig Typ A 30 mA, immun gegen Fehlauslösungen, Personenschutz (EN 61008-1).
• Überspannungsschutz SPD Typ II (In 20 kA, Imax 40 kA, Up 1,5 kV) gemäß EN 61643-11, mit zugehöriger Sicherung.
• Gehäuse aus Polycarbonat Klasse II, hohe mechanische Festigkeit (IK7), DIN-Schiene und optimierte interne Verkabelung.
• Abmessungen ca.: 286 × 418 × 148 mm (Höhe × Breite × Tiefe).

Vorteile oder Nutzen

• Schnellere und sauberere Installation durch Konzentration aller Schutzvorrichtungen auf der AC-Seite in einem einzigen Verteiler.
• Erhöhte Sicherheit für Personen (RCD 30 mA) und Geräte (SPD Typ II zur Minderung von Netztransienten).
• Erleichtert die technische Einhaltung: Selektivität mit vorgeschalteten Schutzvorrichtungen und Koordination von SPD.
• Einfache Wartung dank Frontzugang, zugänglichen Klemmen und klarer Beschriftung.
• Robustes Format, geeignet für Innen- oder geschützten Außenbereich, ideal für anspruchsvolle Wohn- und leichte C&I-Umgebungen.

Zweck oder Anwendungen

Konzipiert als Verbindungspunkt und Sicherheitseinrichtung zwischen dem Generator/Backup in AC und dem Hauptverteiler in dreiphasigen Anlagen. Ideal für String-Wechselrichter von ~18–28 kW oder Zweige von 3-phasigen Mikro-Wechselrichtern sowie für Systeme mit AC-gekoppelten Batterien, wenn der Leitungsstrom 40 A pro Phase nicht überschreitet. Geeignet für Wohngebäude, kleine Gewerbe- und leichte C&I-Anwendungen, die eine zuverlässige, überwachbare und erweiterbare AC-Schnittstelle benötigen.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit dreiphasigen Wechselrichtern von ~18–28 kW und mit 3-phasigen Mikrowechselrichtersträngen, sofern die Summe 40 A/Phase nicht überschreitet. Integrierbar in Überwachungssysteme mittels Stromwandler oder externen Zählern und koordinierbar mit Hauptleitungsschutzschalter, FI-Schutzschalter und Überspannungsschutz (SPD) gemäß Projekt.

Dreiphasiger AC-Schutzkasten GAVE ACT40SDA 28kW 40A 30mA ist eine professionelle Lösung für anspruchsvolle Eigenverbrauchs- und leichte C&I-Projekte. Er erhöht die Sicherheit, beschleunigt die Montage und gewährleistet von Anfang an eine zuverlässige und ordentliche AC-Vernetzung.
