Gehäuse Schutz AC Dreiphasig GAVE ACT63SDA/300 44kW 63A 300mA

Produktbeschreibung

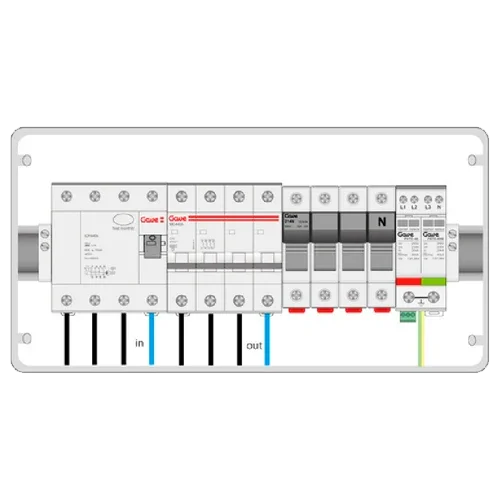

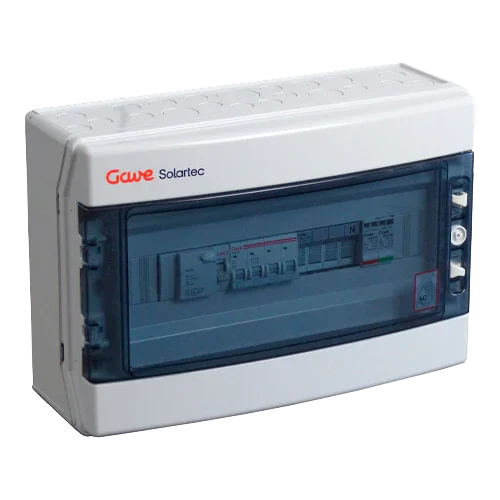

Die AC-Dreiphasenschutzbox GAVE ACT63SDA/300 44kW 63A 300mA ist ein 3F+N „Schlüsselfertig“-Schaltkasten, der entwickelt wurde, um mit höchster Zuverlässigkeit Wechselstromzweige mit hohem Durchfluss in dreiphasigen Anlagen zu schützen und zu verbinden. Sie integriert in einem einzigen Polycarbonat-Gehäuse mit doppelter Isolierung (Klasse II) und IK08 den vierpoligen Leitungsschutzschalter mit 63 A, einen selektiven Fehlerstromschutzschalter Typ A selektiv mit 300 mA – ideal zum Brandschutz und zur Gewährleistung der Selektivität mit nachgeschalteten Fehlerstromschutzschaltern – sowie einen Überspannungsschutz (SPD) Typ II. Mit dieser Konfiguration reduziert der Schaltkasten Montagezeiten, ordnet die Verkabelung und sichert die technische Konformität in Systemen für Eigenverbrauch, Backup oder leichte/mittlere C&I-Anwendungen bis ~44 kW.

Hauptmerkmale

• Elektrische Kapazität: bis zu 63 A pro Phase (≈ 43,6–44 kVA/kW bei 3×400/230 V, 50 Hz).
• Vierpoliger Leitungsschutzschalter (MCB) 63 A, Charakteristik C, Abschaltvermögen 6 kA gemäß EN 60898-1.
• Fehlerstromschutzschalter (RCD) 4P Typ A 300 mA selektiv, immun gegen Fehlauslösungen (EN 61008-1).
• Überspannungsschutz SPD Typ II (In 20 kA, Imax 40 kA, Up 1,5 kV) mit zugehöriger Sicherung (EN 61643-11).
• Polycarbonat-Gehäuse Klasse II, hohe Schlagfestigkeit IK08, geeignet für geschützten Außenbereich.
• Rationalisierte interne Verkabelung und DIN-Schiene für eine schnelle, saubere und wartungsfreundliche Installation.

Vorteile oder Nutzen

• Selektivität und Dienstkontinuität: Der 300 mA (S) RCD reduziert unerwünschte Auslösungen, schützt vor Brandrisiken und gewährleistet Selektivität mit 30 mA RCDs in Unterverteilungen.
• Integrierte Sicherheit: Leitungsschutzschalter, Fehlerstromschutzschalter und SPD im selben Schaltkasten schützen Personen und Geräte vor Überlast, indirektem Kontakt und Netztransienten.
• Schnelle und ordentliche Montage: Weniger Feldverbindungen, zugängliche Klemmen und klare Beschriftung verkürzen die Inbetriebnahme und erleichtern die Wartung.
• Technische Konformität: Schaltgeräte und Konstruktion gemäß IEC/EN-Normen, erleichtert Audits und die Legalisierung von Anlagen.
• Robustheit und Langlebigkeit: Qualitätsmaterialien, doppelte Isolierung Klasse II und IK08 für anspruchsvolle Umgebungen (innen oder geschützter Außenbereich).

Zweck oder Anwendungen

Entwickelt als Verbindungspunkt und Sicherheitsvorrichtung zwischen AC-Erzeugung/Backup und dem Hauptschaltkasten in leistungsstarken dreiphasigen Anlagen. Ideal für fortgeschrittenen Eigenverbrauch im Wohnbereich, tertiären Sektor und leichte/mittlere C&I-Anwendungen mit String-Wechselrichtern von 30–40+ kW oder dreiphasigen Mikro-Wechselrichterzweigen sowie in Systemen mit AC-gekoppelten Batterien, sofern der Leitungsstrom 63 A/Phase nicht überschreitet. Ebenfalls geeignet für Systeme mit Exportbegrenzung und Energiemonitoring mittels Stromwandlern (TC) oder externen Zählern.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit dreiphasigen Wechselrichtern von 30–40+ kW und mit Zweigen von 3F-Mikro-Wechselrichtern, sofern die Summe 63 A/Phase nicht überschreitet. Kann mit Überwachungssystemen (TC/Zähler), Selektivität mit Hauptleitungsschutzschalter (IGA) und 30 mA RCDs in Unterverteilungen sowie Koordination mit Haupt-SPD gemäß Projekt und lokaler Norm integriert werden.

AC-Dreiphasenschutzbox GAVE ACT63SDA/300 44kW 63A 300mA ist eine professionelle Lösung für anspruchsvolle Projekte: Sie bietet umfassende Sicherheit, differenzielle Selektivität, Ordnung im Schaltkasten und Zuverlässigkeit an der AC-Schnittstelle, optimiert Installationszeiten und schützt Geräte und Personen vom ersten Tag an.
