DC PV Schutzkasten GAVE STM11025P15/2 2 MPPT 1 String 15A 1000V

Produktbeschreibung

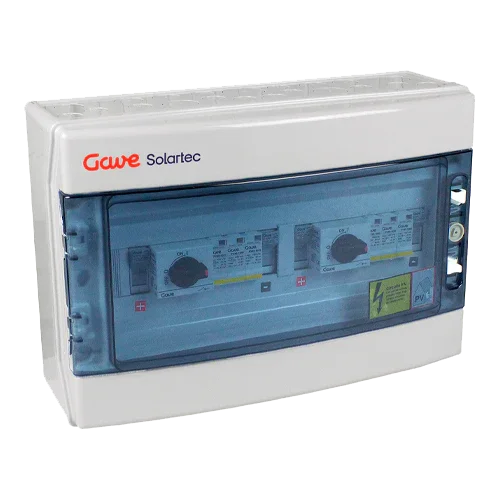

Die DC PV Schutzbox GAVE STM11025P15/2 2 MPPT 1 String 15A 1000V ist eine komplette und kompakte Lösung zum Schutz von Gleichstromanlagen in Photovoltaikanlagen mit Wechselrichtern mit zwei MPPT und einem String pro MPPT. Sie integriert in einem Gehäuse der Klasse II mit Schutzart IP65 und IK08 die gPV-Sicherungen mit 15 A für jeden Pol, einen allgemeinen Trennschalter mit 25 A–1000 VDC pro Ausgang und Typ-II-Überspannungsableiter für PV, jeweils dediziert pro MPPT. Das Ergebnis ist ein für den Außenbereich geeignetes, schnell zu installierendes und auf Zuverlässigkeit ausgelegtes Gehäuse, das die Verbindung zwischen den Strings und dem Wechselrichter vereinfacht und Selektivität sowie sichere Wartung gewährleistet.

Hauptmerkmale

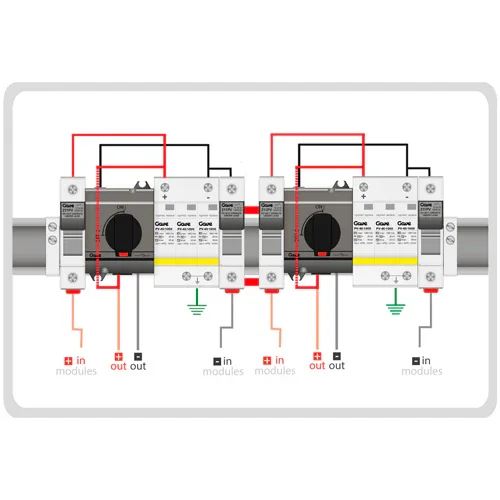

• Architektur 2E/2S: 2 unabhängige MPPT mit 1 String pro MPPT (unterscheidbare Ein- und Ausgänge +/–).
• gPV-Sicherungen 10×38 mm mit 15 A pro Pol und pro String zum Schutz gegen Rückströme.
• Allgemeiner DC-Trennschalter 25 A – 1000 VDC für sichere Bedienung während Wartungsarbeiten.
• Typ-II-PV-Überspannungsschutz pro MPPT (PST31PV-Patronen): In 20 kA, Imax 40 kA, Up ≈ 3,6 kV, Uc ≈ 1060 VDC.
• Gehäuse aus Polycarbonat, IP65, IK08, doppelte Isolierung Klasse II, für den Außenbereich geeignet.
• Kompatibel mit Wechselrichtern bis zu 1000 VDC und Stringstrom ≤ 15 A.

Vorteile oder Nutzen

• Sicherheit und Normen: gPV-Sicherungen, Lasttrennung und Typ-II-PV-Überspannungsschutz entsprechen den geltenden Normen und schützen Module, Verkabelung und Wechselrichter.
• Saubere Installation: klare Verteilung nach MPPT (MPPT1/MPPT2), zugängliche Klemmen und Beschriftung reduzieren Fehler vor Ort.
• Schnelle Wartung: schnelle Trennung bei 1000 VDC und einfacher Austausch von gPV-Patronen und Überspannungsableitern.
• Zuverlässigkeit im Außenbereich: IP65 und IK08 für den Einsatz auf Dächern oder im Freien mit Dichtigkeit und Schlagfestigkeit.
• Stabile Leistung: Koordination von SPD und selektivem Schutz minimiert Ausfälle durch Transienten oder Rückströme.

Zweck oder Anwendungen

Diese Box ist für Wohn- und kleine Gewerbeanlagen mit Wechselrichtern mit zwei MPPT und jeweils einem String pro MPPT konzipiert. Sie ist ideal, wenn ein robustes DC-Gehäuse gewünscht wird, das gPV-Sicherung, Trennschalter und PV-SPD in einem Gerät vereint, die Verkabelung ordentlich hält und zukünftige Inspektionsarbeiten risikofrei ermöglicht. Geeignet für geneigte oder flache Dächer, Pergolen und Bodensysteme, bei denen die Voc der Strings 1000 VDC nicht überschreitet und der Isc jeder Kette ≤ 15 A beträgt.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit String-Wechselrichtern mit 2 MPPT und Eingang bis 1000 VDC (Huawei, Growatt, Fronius, SMA, GoodWe, Solis, Deye usw.), sofern die Voc bei der minimalen Projekttemperatur ≤ 1000 VDC und der Isc des Strings ≤ 15 A beträgt. Geeignet für Module mit 54/60/72/78 Zellen, wobei die Anzahl der in Serie geschalteten Paneele so dimensioniert wird, dass die Spannungsgrenze nicht überschritten wird.

DC PV Schutzbox GAVE STM11025P15/2 2 MPPT 1 String 15A 1000V ist eine professionelle Lösung für anspruchsvolle PV-Projekte: Sie erhöht die Sicherheit auf der DC-Seite, vereinfacht die Verkabelung und verbessert die Verfügbarkeit der Anlage dank der Kombination aus gPV-Sicherungen, 1000 VDC-Trennschalter und Typ-II-PV-Überspannungsableitern pro MPPT.
