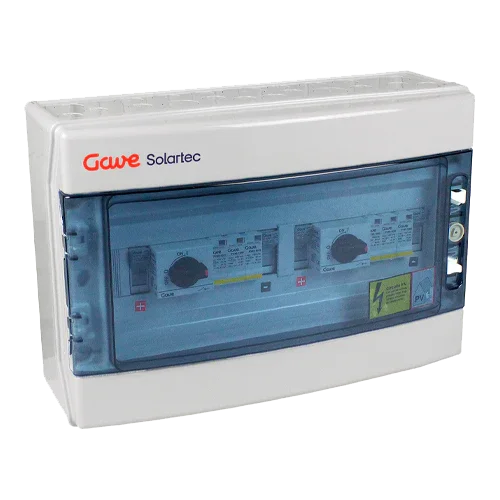

DC PV Schutzkasten GAVE STM11025P20/2 2 MPPT 1 String 20A 1000V

Produktbeschreibung

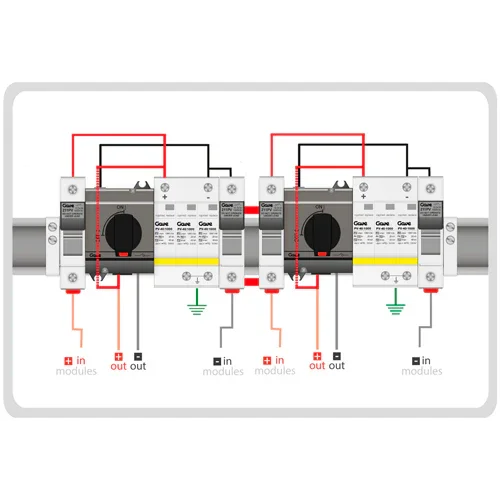

Die Caja Protecciones DC PV GAVE STM11025P20/2 2 MPPT 1 String 20A 1000V ist ein Gleichstromverteiler für Wechselrichter mit zwei MPPT-Trackern und jeweils einem String pro Tracker. Sie vereint in einem einzigen Gehäuse IP65 IK08 und Klasse II die 20 A gPV-Sicherungen, den Haupttrennschalter mit 40 A bei 1000 VDC sowie Überspannungsableiter PV Typ II pro MPPT. Mit dieser 2E/2S-Architektur (zwei Eingänge und zwei unabhängige Ausgänge) wird eine sicherere, ordentliche und wartungsfreundliche Installation erreicht, ideal für Wohnhausdächer und kleine Gewerbeanlagen.

Hauptmerkmale

• Topologie 2 MPPT × 1 String/MPPT (2 Eingänge / 2 nach MPPT getrennte Ausgänge).
• gPV-Sicherungen 10×38 mm mit 20 A pro Pol und String zur Vermeidung von Rückströmen.
• Mehrpoliger DC-Trennschalter 40 A – 1000 VDC für sichere Bedienung und Wartung.
• Überspannungsschutz PV Typ II pro MPPT (PST31PV-Sicherungen): In 20 kA, Imax 40 kA, Up ≈ 3,6 kV, Uc ≈ 1060 VDC.
• Polycarbonat-Gehäuse IP65, IK08 und doppelte Isolierung Klasse II, geeignet für den Außenbereich.
• Klemmen und interne Verteilung ausgelegt für PV-Kabel 4–6–10 mm² und einfache Erdung.

Vorteile oder Nutzen

• Schnelle und saubere Installation: klare MPPT1/MPPT2-Verkabelung, markierte Polaritäten und leichter Zugang zu Sicherungen und SPD.
• Maximale Sicherheit auf der DC-Seite: Lasttrennung, selektiver gPV-Schutz und koordinierter PV-SPD.
• Verbesserte Verfügbarkeit und Lebensdauer: Transienten werden gemindert und das Risiko von Schäden an Modulen und Wechselrichter minimiert.
• Effiziente Wartung: einfache Austauschbarkeit von gPV-Sicherungen und Überspannungsableitern; visuelle Zustandskontrolle des SPD.
• Robustheit im Außenbereich: IP65 und IK08 gewährleisten Dichtigkeit und Schlagfestigkeit auf Dächern oder im Freien.

Zweck oder Anwendungen

Geeignet für Eigenverbrauchsanlagen im Wohn- und kleinen Gewerbebereich mit Wechselrichtern mit 2 MPPT und einem String pro Tracker, bei denen die Voc der Strings 1000 VDC nicht überschreitet und die Isc ≤ 20 A beträgt. Ideal für Systeme mit Hochstrommodulen (z. B. N-Typ oder bifaziale Module) und wenn Trennung, gPV-Sicherungen und PV-SPD in einem Gehäuse gefordert sind, wobei der Verteiler übersichtlich und wartungsfreundlich bleibt.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit String-Wechselrichtern mit 2 MPPT und Eingang bis 1000 VDC (Huawei, Growatt, Fronius, SMA, GoodWe, Solis, Deye usw.), sofern die Voc_total bei minimaler Projekttemperatur ≤ 1000 VDC und die Isc jedes Strings ≤ 20 A beträgt. Geeignet für Module mit 54/60/66/72/78 Zellen, wobei die Anzahl in Serie so dimensioniert wird, dass Spannungs- und Stromgrenzen eingehalten werden.

Caja Protecciones DC PV GAVE STM11025P20/2 2 MPPT 1 String 20A 1000V ist eine professionelle Lösung für anspruchsvolle PV-Projekte: Sie erhöht die Sicherheit auf der DC-Seite, vereinfacht die Verkabelung und verbessert die Verfügbarkeit der Anlage durch die Kombination aus 20 A gPV-Sicherungen, 40 A/1000 VDC-Trennschalter und PV-SPD Typ II pro MPPT.
