DC PV Schutzkasten GAVE STM11040P12 1 MPPT 1 String 12A 1000V

Produktbeschreibung

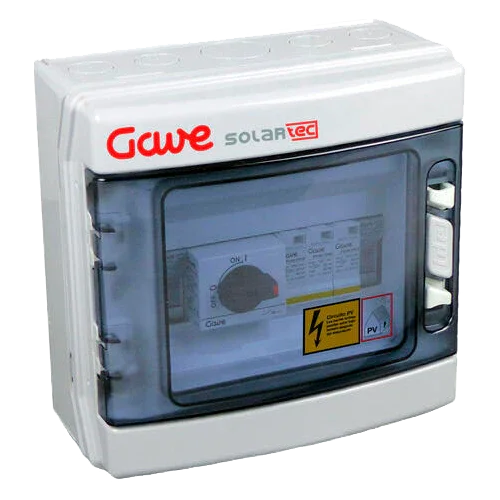

Die Caja Protecciones DC PV GAVE STM11040P12 1 MPPT 1 String 12A 1000V vereint in einem kompakten und robusten Format alle kritischen Sicherheitsfunktionen für die Gleichstromseite einer Photovoltaikanlage mit einem MPPT und einem einzigen String. Sie enthält eine gPV-Sicherung von 12 A pro Pol zum Schutz vor Rückströmen, einen Haupttrennschalter mit 40 A bei 1000 VDC, der sichere Bedien- und Wartungsarbeiten ermöglicht, sowie einen Überspannungsableiter PV Typ II, der Wechselrichter und Generator vor transienten Überspannungen schützt. Das Gehäuse aus Polycarbonat mit Doppelisolierung (Klasse II), Schutzart IP65 und IK7 ist für den Außeneinsatz (je nach Montage) konzipiert und hält den Anforderungen von Dächern sowie Wohn- und kleingewerblichen Umgebungen stand. Die interne Verteilung auf einer Hutschiene, zugängliche Klemmen und klare Beschriftungen reduzieren die Installationszeit und erleichtern zukünftige Inspektionen.

Hauptmerkmale

• Topologie 1E/1S: 1 MPPT mit 1 String (unterscheidbare Ein- und Ausgänge bei +/–).
• gPV-Sicherungen 10×38 mm mit 12 A pro Pol für Selektivität und Schutz vor Rückströmen.
• Mehrpoliger DC-Trennschalter 40 A – 1000 VDC zur Isolierung des Stromkreises während Wartungsarbeiten.
• Überspannungsschutz PV Typ II (PST31PV-Kartusche): In 20 kA, Imax 40 kA, Up ≈ 3,6 kV, Uc ≈ 1060 VDC.
• Polycarbonat-Gehäuse IP65 · IK7 · Klasse II (Doppelisolierung), geeignet für geschützten Außeneinsatz.
• Kompaktes Design (≈ 231 × 238 × 118 mm) mit rationalisierter Verkabelung und integriertem Erdungsanschluss.

Vorteile oder Nutzen

• Schnelle und ordentliche Installation: markierte Polaritäten, Frontzugang zu Sicherungen und Trennschalter, geringeres Fehlerrisiko.
• Erhöhte Sicherheit auf der DC-Seite: Lasttrennung, selektiver gPV-Schutz und mit dem Wechselrichter koordinierter SPD PV.
• Reduzierung von Ausfällen: Transienten werden gemindert und der Wechselrichter vor Überspannungen geschützt.
• Einfache Wartung: schnelle Kartuschenwechsel der gPV-Sicherungen und visuelle Überprüfung des SPD-Zustands.
• Robustheit im Außenbereich: IP65 und IK7 gewährleisten Dichtigkeit und mechanische Widerstandsfähigkeit auf Dächern und Pergolen.

Zweck oder Anwendungen

Geeignet für den Eigenverbrauch im Wohn- und leichten Gewerbebereich, wenn ein Wechselrichter mit 1 MPPT und einem einzigen String verwendet wird. Ideal als Verbindungspunkt zwischen dem Photovoltaikgenerator und dem DC-Eingang des Wechselrichters bei Dach- oder Freilandanlagen, sofern die Voc des Strings bei der minimalen Projekttemperatur 1000 VDC nicht überschreitet und der Isc mit der 12 A gPV-Sicherung kompatibel ist. Erfüllt die durch bewährte Praktiken geforderten Funktionen: gPV-Sicherung pro Pol, DC-Trennschalter und PV-Überspannungsschutz.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit Wechselrichtern mit 1 MPPT und bis zu 1000 VDC Eingang sowie mit Strings, deren Voc bei minimaler Temperatur ≤ 1000 VDC und Isc ≤ 12 A beträgt. Geeignet für Module mit 54/60/66/72/78 Zellen, wobei die Anzahl in Serie so dimensioniert wird, dass Spannungs- und Stromgrenzen eingehalten werden. Integrierter Erdungsanschluss über eine dedizierte Klemme und Koordination mit dem SPD des Wechselrichters oder des Hauptanschlusses, sofern vorhanden, gemäß den anwendbaren IEC/EN-Normen.

Caja Protecciones DC PV GAVE STM11040P12 1 MPPT 1 String 12A 1000V ist eine professionelle Lösung zum Schutz und zur Trennung der DC-Seite mit maximaler Ordnung, Sicherheit und Zuverlässigkeit, die Montagezeit optimiert und die Verfügbarkeit Ihrer Photovoltaikanlage erhöht.
