DC PV Schutzkasten GAVE STM21025P15S/3 3 MPPT 2 Strings 15A 1000V
Modelo: STM21025P15S/3- Sku: GAVEPRO016
- Vendor: GAVE
Spezifikationen
Produktbeschreibung

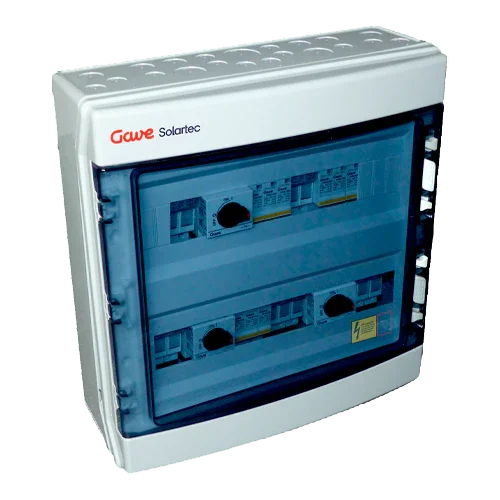

Die Caja Protecciones DC PV GAVE STM21025P15S/3 3 MPPT 2 Strings 15A 1000V ist ein Gleichstrom-Photovoltaikschrank, ausgelegt für Wechselrichter mit drei MPPT-Trackern und zwei Strings pro MPPT. Sie vereint in einem einzigen Klasse-II-Gehäuse, geeignet für den Außenbereich, den gPV-Sicherungsschutz jeder Kette, die Trennung pro MPPT bei 1000 VDC und den Überspannungsschutz PV Typ II pro MPPT und bietet eine saubere, sichere und sehr wartungsfreundliche Installation.
Hauptmerkmale

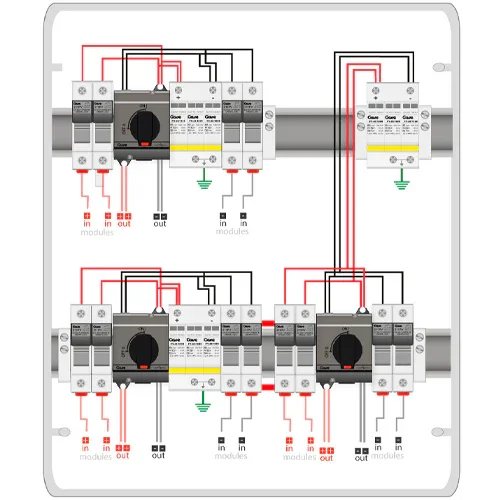

- 3×MPPT-Architektur mit 2 Strings pro MPPT (6E/6S) mit unabhängigen Ausgängen zu jedem Eingang des Wechselrichters.
- gPV-Sicherungen 10×38 mit 15 A pro Pol und pro String zur Vermeidung von Rückströmen und zum Schutz des Generators.
- Dedizierte Trennung pro MPPT: DC-Schalter 25 A – 1000 V für sichere Bedienung und Wartung.
- Überspannungsschutz PV Typ II pro MPPT (PST31PV-Sicherungen): In 20 kA, Imax 40 kA, Up ≈ 3,6 kV, Uc ≈ 1060 VDC.
- Gehäuse aus Polycarbonat Klasse II, mechanische Widerstandsfähigkeit IK7 und Schutzart geeignet für den Außenbereich.
- Ungefähre Abmessungen: 436 × 418 × 148 mm (Höhe × Breite × Tiefe).
Vorteile oder Nutzen
- Schnellere und ordentliche Installation: klare Verteilung pro MPPT, Polungskennzeichnung und zugängliche Klemmen.
- Umfassende Sicherheit auf der DC-Seite: Lasttrennung, selektiver Schutz durch Sicherungen und koordinierter PV-SPD.
- Verbesserte Verfügbarkeit: Transienten werden auf Erde abgeleitet und das Risiko von Schäden an Modulen und Wechselrichter minimiert.
- Schnelle Wartung: einfache Austauschbarkeit der gPV-Sicherungen und visuelle Überprüfung des Zustands der Überspannungsableiter.
- Skalierbarkeit: ausgelegt für fortgeschrittene Wohnanlagen und leichtes C&I mit drei MPPT-Trackern und zwei Strings pro Tracker.
Zweck oder Anwendungen
Entwickelt für leistungsstarke Wohnanlagen und kleine C&I mit 3-MPPT-Wechselrichtern, die mit 2 Strings pro MPPT arbeiten. Ideal für Dach- oder Bodeneinbau, wo eine Trennung pro MPPT, Sicherung pro String und dedizierter PV-SPD erforderlich sind, wobei der DC-Schrank ordentlich und gemäß bewährter Praktiken gehalten wird.
Technische Spezifikationen
| Anwendung | PV DC · 3 MPPT · 2 Strings pro MPPT (6 Eingänge / 6 Ausgänge) |
| Max. Systemspannung | 1000 VDC (Voc_total bei minimaler Temperatur ≤ 1000 VDC) |
| Trennung | 3 DC-Trenner 25 A – 1000 V (je einer pro MPPT) |
| Schutz pro String | gPV-Sicherungen 15 A · 10×38 mm an + und − jedes Strings |
| SPD pro MPPT | Typ II · In 20 kA · Imax 40 kA · Up ≈ 3,6 kV · Uc ≈ 1060 VDC |
| Eingänge / Ausgänge | 6E (+/−) → 6S (+/−) gruppiert pro MPPT (2+2+2) |
| Gehäuse | Polycarbonat · Klasse II (doppelte Isolierung) · IK7 · für den Außeneinsatz geeignet |
| Abmessungen | 436 × 418 × 148 mm (Höhe × Breite × Tiefe) |
Kompatibilitäten
Kompatibel mit Wechselrichtern mit 3 MPPT und bis zu 1000 VDC Eingangsspannung (gängige Hersteller), die 2 Strings/MPPT unterstützen, vorausgesetzt, der Isc jedes Strings ≤ 15 A und die Voc_total bei minimaler Projekttemperatur ≤ 1000 VDC. Geeignet für Module mit 54/60/66/72/78 Zellen, wobei die Anzahl der in Serie geschalteten Zellen zur Einhaltung der Grenzwerte dimensioniert wird.
DC PV Schutzkasten GAVE STM21025P15S/3 3 MPPT 2 Strings 15A 1000V ist eine professionelle Lösung für anspruchsvolle PV-Projekte: Sie zentralisiert den Schutz auf der DC-Seite, erhöht die Sicherheit und reduziert Montage- und Wartungszeiten.
