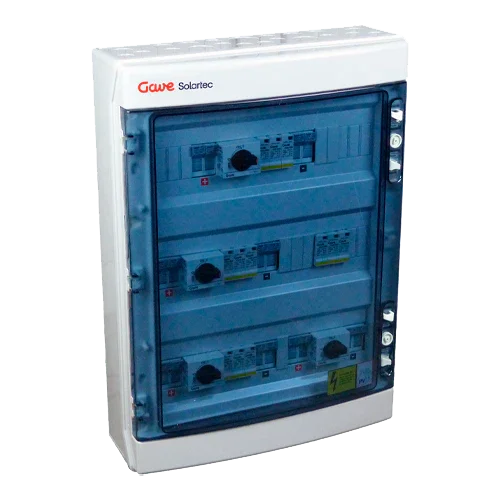

DC PV Schutzkasten GAVE STM21025P15S/4 4 MPPT 2 Strings 15A 1000V

Produktbeschreibung

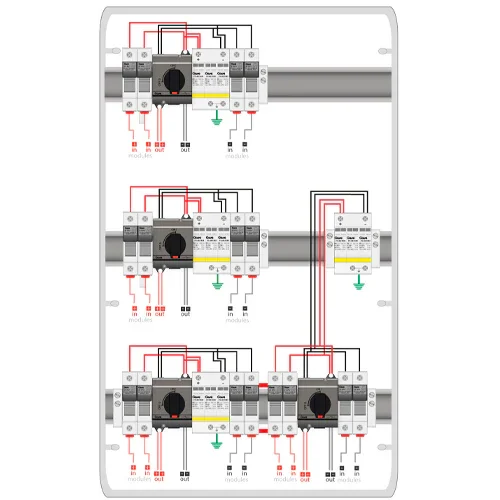

Die Caja Protecciones DC PV GAVE STM21025P15S/4 4 MPPT 2 Strings 15A 1000V ist ein professionelles Gleichstromfeld, das in einem einzigen Gehäuse IP65 IK7 und Klasse II alle kritischen Funktionen zur Absicherung und Trennung von Photovoltaikgeneratoren mit vier MPPT-Trackern und zwei Strings pro MPPT (8E/8S) zentralisiert. Es enthält gPV-Sicherungen mit 15 A pro Pol und pro String, unabhängige DC-Trenner mit 25 A–1000 V für jeden MPPT sowie Überspannungsableiter Typ II ebenfalls pro MPPT. Diese Architektur vereinfacht die Verkabelung, beschleunigt die Inbetriebnahme und gewährleistet eine schnelle und sichere Wartung bei fortschrittlichen Wohnanlagen, leichten Gewerbe- und Industrieanwendungen (C&I).

Hauptmerkmale

• Native Topologie: 4 MPPT × 2 Strings pro MPPT (8 Eingänge / 8 Ausgänge mit differenzierten Polaritäten).
• String-Schutz: gPV-Sicherungen 10×38 mm mit 15 A an den Polen + und − jedes Strings (insgesamt 16 Sicherungen).
• Dedizierte Trennung pro Tracker: 4 DC-Trenner mit 25 A bei 1000 V, die eine sichere Bedienung und Wartung pro MPPT ermöglichen.
• Überspannungsschutz: SPD PV Typ II pro MPPT (In 20 kA · Imax 40 kA · Up ≈ 3,6 kV · Uc ≈ 1060 VDC).
• Polycarbonat-Gehäuse, doppelte Isolierung Klasse II, IP65 und IK7, für den Außeneinsatz geeignet je nach Montage.
• Interne Verteilung auf DIN-Schiene mit zugänglichen Klemmen, klarer Beschriftung und Platz für PV-Kabel 4–6–10 mm².

Vorteile oder Nutzen

• Schnellere und sauberere Installation: Gruppierung nach MPPT, Identifikation der Strings und Polaritäten sowie geringeres Risiko von Anschlussfehlern.
• Umfassende Sicherheit auf der DC-Seite: Trennung unter Last, Selektivität durch gPV-Sicherung und Ableitung von Transienten mittels SPD Typ II.
• Agile Wartung: Isolierung pro MPPT in Sekunden, einfacher Austausch von gPV-Sicherungen und visuelle Überprüfung des Zustands der Überspannungsableiter.
• Technische Konformität: Komponenten und Konstruktion entsprechen bewährten Praktiken und IEC/EN-Normen für PV-Schutz.
• Robustheit im Außenbereich: Schutzart IP65 und IK7 schützen die Schaltgeräte vor Staub, Wasser und Stößen.

Zweck oder Anwendungen

Konzipiert für String-Wechselrichter mit 4 MPPT und Eingang bis zu 1000 VDC, die mit zwei Strings pro Tracker arbeiten. Ideal für leistungsstarke Wohnanlagen, kleine Freiflächenanlagen und leichte Gewerbe- und Industrieanwendungen, bei denen Trennung pro MPPT, Sicherung pro String und dedizierter Überspannungsschutz erforderlich sind, wobei das DC-Feld ordentlich und audit-, wartungs- und erweiterungsfreundlich bleibt.

Technische Spezifikationen

Kompatibilitäten

Kompatibel mit Wechselrichtern mit vier Trackern (Huawei, Fronius, SMA, GoodWe, Solis, Deye usw.), die 2 Strings/MPPT und Eingang bis zu 1000 VDC unterstützen, vorausgesetzt, der Isc jedes Strings ist ≤ 15 A und die Voc_gesamt bei minimaler Projekttemperatur überschreitet nicht 1000 VDC. Erfordert Potenzialausgleich der Struktur, Erdung mit niedriger Impedanz und Koordination mit dem SPD des Wechselrichters bzw. vorgelagert.

Caja Protecciones DC PV GAVE STM21025P15S/4 4 MPPT 2 Strings 15A 1000V ist eine professionelle Lösung für anspruchsvolle PV-Projekte: Sie zentralisiert Schutzfunktionen, verbessert die Betriebssicherheit und reduziert Installations- und Wartungszeiten an der DC-Schnittstelle Ihres Systems.
