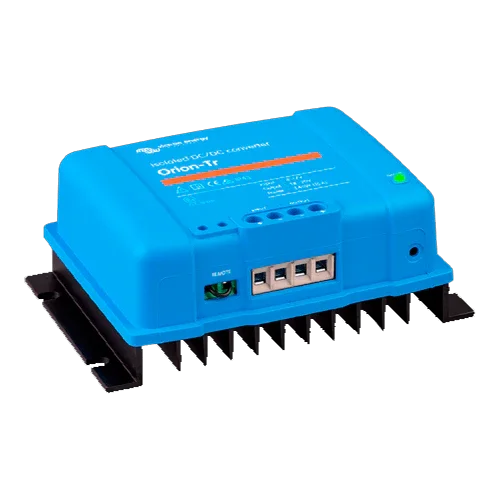

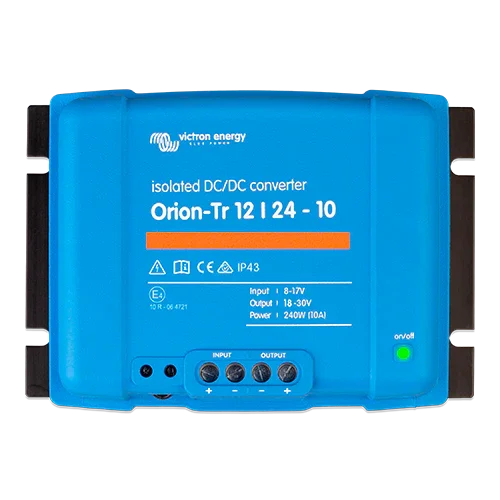

Gleichstrom-Wandler Victron Orion-Tr 12/24-10A 240W

Produktbeschreibung

Der Victron Orion-Tr 12/24-10A 240W ist ein isolierter DC-DC-Wandler, der stabil einen 12-V-Bus auf eine geregelte 24-V-Leitung anhebt, um professionelle Geräte zu versorgen. Sein Design mit galvanischer Trennung von 200 V zwischen Eingang, Ausgang und Gehäuse, der Schutzart IP43 und dem Fern-Ein/Aus-Anschluss gewährleisten eine sichere und kontrollierbare Integration in Fahrzeuge, Boote, Camper und Solarsysteme. Die Ausgangsspannung ist zwischen 20 und 30 V (24,2 V Nennwert) einstellbar, was die Anpassung des Wandlers an empfindliche Lasten oder lange Kabelstrecken ermöglicht. :contentReference[oaicite:0]{index=0}

Hauptmerkmale

• Eingang 8–17 V; einstellbarer Ausgang 20–30 V (24,2 V Nennwert). Buck-Boost-Funktion zur Aufrechterhaltung der Regelung im Bereich. :contentReference[oaicite:1]{index=1}
• Dauerstrom 10 A (40 °C) und Spitzenstrom 15 A für 10 s; Leistung 240 W bei 40 °C und bis zu 280 W bei 25 °C. :contentReference[oaicite:2]{index=2}
• Galvanische Trennung 200 V; IP43 mit nach unten gerichteten Klemmen; kurzschlussfest und parallel schaltbar. :contentReference[oaicite:3]{index=3}
• Fern-Ein/Aus; Leerlaufverbrauch <100 mA; <200 µA bei Fernabschaltung. :contentReference[oaicite:4]{index=4}
• Typische Effizienz 88 %; Geräuschpegel 2 mV rms für empfindliche Elektronik. :contentReference[oaicite:5]{index=5}
• Professionelles Format 130×186×70 mm, 1,3 kg; Kabelquerschnitt bis 16 mm². :contentReference[oaicite:6]{index=6}

Vorteile oder Nutzen

• Stellt eine stabile und saubere 24-V-Leitung aus einem 12-V-System bereit und schützt Radios, SPS, Router, Messtechnik und LED-Leuchten.
• Ordentliche Installation dank Fern-Ein/Aus: Integration mit Zündschalter, Relais oder Steuerungen ohne Leistungsschalter. :contentReference[oaicite:7]{index=7}
• Professionelle Zuverlässigkeit: galvanische Trennung, IP43 und thermischer Schutz mit automatischer Leistungsreduzierung. :contentReference[oaicite:8]{index=8}
• Skalierbarkeit: Möglichkeit, mehrere Einheiten parallel zu schalten, um den verfügbaren Strom ohne zusätzlichen Aufwand zu erhöhen. :contentReference[oaicite:9]{index=9}
• Ausgezeichnetes Verhältnis von Größe zu Leistung für nautische Schaltschränke, Camper-Verteiler und kompakte Steuerungsschränke.

Zweck oder Anwendungen

Empfohlen für Einsatzfahrzeuge und Camper mit 24-V-Verbrauchern, Navigations- und Bordkommunikationselektronik, Signalisierung, CCTV, Netzwerke und Automatisierung, die mit 24 V in Systemen betrieben werden, deren Hauptbatteriebank 12 V ist. Ebenfalls nützlich in gemischten isolierten Solaranlagen (12/24 V), um die Versorgung bestimmter Geräte zu vereinheitlichen.

Technische Spezifikationen

Daten basieren auf dem offiziellen Datenblatt der isolierten Orion-Tr-Wandler (Serie 220–280 W). :contentReference[oaicite:10]{index=10}

Kompatibilitäten

Unterstützt Parallelschaltung mit anderen Orion-Tr zur Erhöhung des Stroms. Nicht zum Laden von Batterien ausgelegt; für diese Funktion verwenden Sie die entsprechende Orion-Tr Smart DC-DC-Ladegeräte-Serie. :contentReference[oaicite:11]{index=11}

Der Victron Orion-Tr 12/24-10A 240W bietet eine präzise, sichere und skalierbare 12→24 V-Wandlung, unterstützt durch ein professionelles Design, das für fehlerfreien Betrieb in mobilen und Solaranwendungen konzipiert ist.
