Struttura Alluminio Coplanare Lamiera 1 Pannello con Microrail
Modelo: Cubierta Metálica Microrail 1 Paneles- Sku: ELEKEST033
- Vendor: Eleksol
Specifiche
Descrizione del prodotto

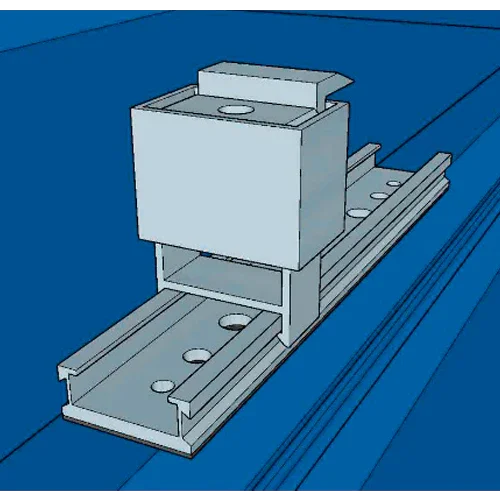

La Struttura Alluminio Coplanare Lamiera 1 Pannello con Microrail è un sistema coplanare “rail-less” progettato per installare un modulo fotovoltaico su coperture metalliche grecate o pannelli sandwich in modo rapido, sicuro e stagno. Eliminando la guida continua, il microrail riduce peso, componenti e tempi di montaggio, mantenendo la rigidità necessaria grazie al fissaggio diretto sulla cresta con viti autofilettanti HEX AN16 e rondella EPDM. È una soluzione professionale per capannoni industriali, agricoli e commerciali che richiedono affidabilità strutturale e minima intrusione nella lamiera.
Caratteristiche principali
- Sistema coplanare con microrail “senza guida”: minor peso e logistica semplificata.

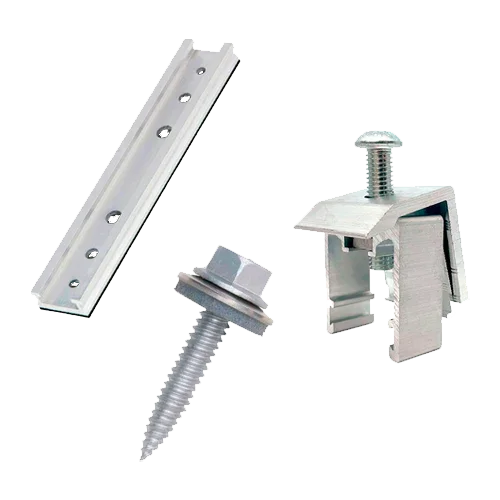

- Fissaggio diretto alla cresta della grecatura con viti HEX AN16 + EPDM.
- Compatibilità con telai modulo 30–35 mm tramite clip finali e intermedie.
- Materiali anticorrosione: alluminio EN AW-6082 e inox A2/A4.
- Resistenza progettuale: vento fino a 150 km/h e neve fino a 40 kg/m² (secondo calcolo).
Vantaggi o benefici
- Installazione più rapida eliminando la guida continua e riducendo le perforazioni.
- Integrazione estetica: il modulo risulta coplanare con la copertura metallica.
- Tenuta affidabile grazie alle rondelle EPDM in ogni fissaggio.
- Manutenzione minima: riavvitatura annuale e ispezione visiva delle guarnizioni.
- Costo logistico inferiore: meno profili, meno tagli e migliore sfruttamento del trasporto.
Finalità o applicazioni
Adatta per coperture metalliche di capannoni industriali, agricoli e C&I con pendenza ≤ 30°. Raccomandata per progetti dove il tempo di installazione e il controllo delle penetrazioni nella copertura sono critici, senza rinunciare alla durabilità né alla sicurezza strutturale.
Specifiche tecniche
| Tipo | Coplanare “rail-less” con microrail |
| Fissaggio alla lamiera | In cresta con viti autofilettanti HEX AN16 + EPDM |
| Compatibilità del modulo | Telaio 30–35 mm; orientamento landscape raccomandato |

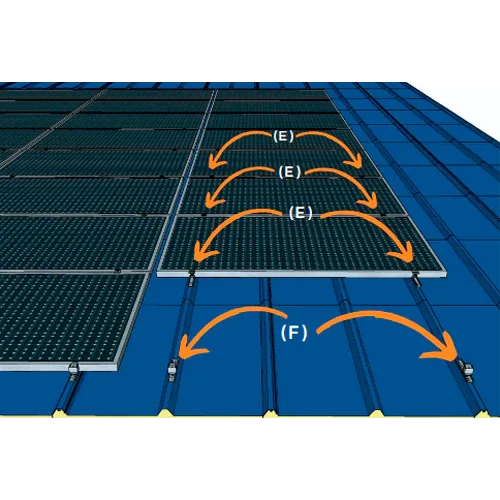

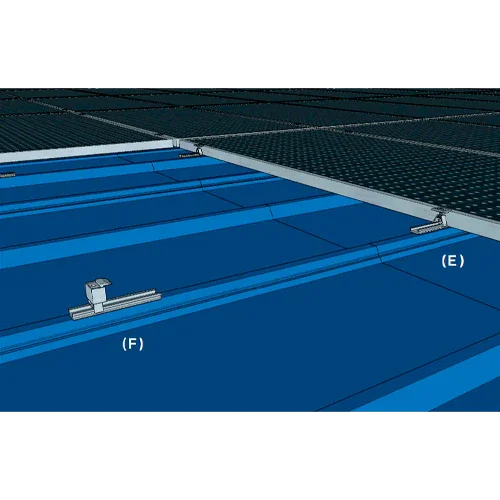

| Supporti per modulo | 4 (min.): 2 per ogni bordo lungo |
| Materiali | Alluminio EN AW-6082; viteria inox A2/A4 |
| Coppie di serraggio | 13–15 Nm (HEX su lamiera); 9–10 Nm (ganci) |
| Condizioni di progetto | Vento ≤ 150 km/h; neve ≤ 40 kg/m² (dimensionare ancoraggi) |
Compatibilità
Ganci finali e intermedi 30/35 mm, clip di messa a terra per modulo, passacavi e fascette UV. Usare sempre nastro/anelli EPDM sotto ogni fissaggio alla lamiera e verificare la continuità equipotenziale della fila.
Struttura Alluminio Coplanare Lamiera 1 Pannello con Microrail è l'opzione ideale per un montaggio pulito, stagno e duraturo, massimizzando l'efficienza del tempo di installazione e l'estetica della copertura metallica.
