Struttura in Alluminio Coplanare Lamiera 2 Pannelli con Microrail
Modelo: Cubierta Metálica Microrail 2 Paneles- Sku: ELEKEST034
- Vendor: Eleksol
Specifiche
Descrizione del prodotto

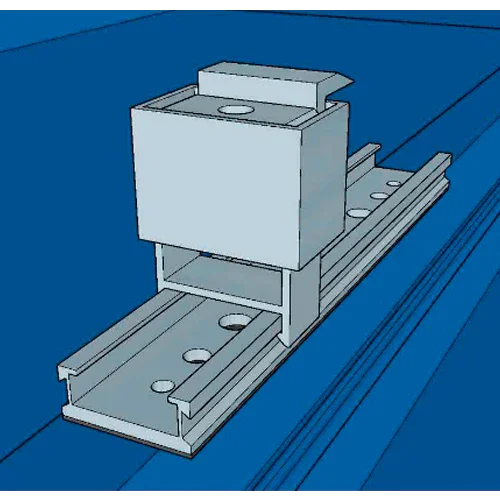

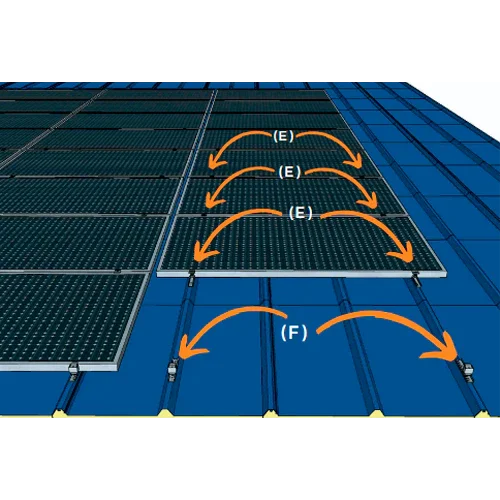

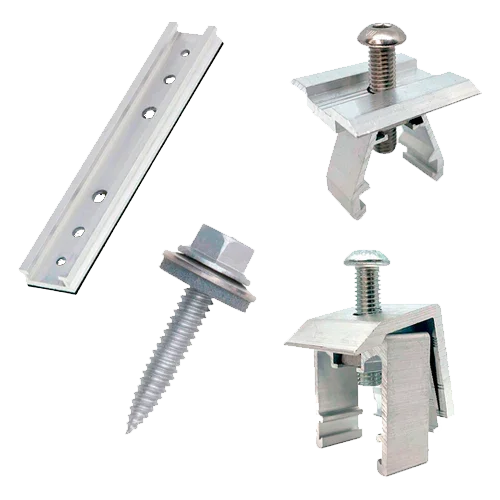

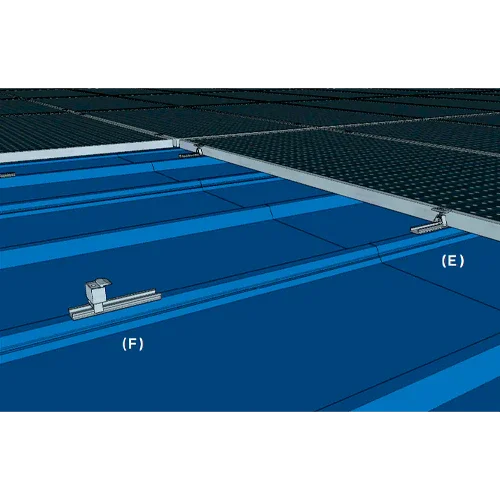

La Struttura Alluminio Coplanare Lamiera 2 Pannelli con Microrail consente di montare una fila coplanare di due moduli fotovoltaici su copertura metallica con il minimo numero di componenti. Il microrail si fissa direttamente sulla cresta della grecata mediante viti autofilettanti HEX AN16 con rondella EPDM, evitando l'uso di binari continui e riducendo perforazioni, peso e tempi di installazione. Le staffe universali per telai da 30–35 mm assicurano il fissaggio e la continuità meccanica tra i moduli.
Caratteristiche principali
- Sistema “rail-less” con microrail: meno profili e maggiore rapidità di montaggio.
- Fissaggio sulla cresta con HEX AN16 + EPDM; non avvitare nella valle.
- Compatibilità: telai 30–35 mm; orientamento landscape preferito.
- Resistenza di progetto: vento fino a 150 km/h e neve fino a 40 kg/m² (secondo calcolo).
- Materiali a lunga durata: alluminio EN AW-6082 e acciaio inox A2/A4.
Vantaggi o benefici
- Integrazione estetica coplanare che minimizza l'impatto visivo sull'edificio.
- Meno penetramenti e peso totale inferiore rispetto a soluzioni con binario.
- Tenuta garantita in ogni punto di fissaggio grazie all'EPDM.
- Manutenzione ridotta e montaggio sicuro con utensili standard.
Finalità o applicazioni
Ideale per capannoni industriali, magazzini e coperture in pannello sandwich dove sia necessario un sistema rapido da installare, stagno e con alta durabilità, mantenendo la produttività del cantiere e la sicurezza della copertura.
Specifiche tecniche
| Tipo | Coplanare “rail-less” con microrail |
| Fissaggio alla lamiera | In cresta con viti HEX AN16 + EPDM |
| Compatibilità del modulo | Telaio 30–35 mm; landscape raccomandato |
| Supporti per modulo | 4 (min.); totale indicativo: 8 supporti per 2 moduli |
| Ganci per fila | 4 finali + 2 intermedi |
| Materiali | Alluminio EN AW-6082; viteria inox A2/A4 |
| Coppie di serraggio | 13–15 Nm (HEX su lamiera); 9–10 Nm (ganci) |
Compatibilità
Ganci finali/intermedi 30/35 mm, clip di messa a terra per modulo, passacavi e fascette UV. Posizionare EPDM in tutti i fissaggi e verificare l'equipotenzialità della fila.
Struttura in Alluminio Coplanare Lamiera 2 Pannelli con Microrail garantisce rapidità, sicurezza ed estetica nelle coperture metalliche, assicurando un montaggio professionale, stagno e di lunga durata.
