Struttura Alluminio Coplanare Lamiera 5 Pannelli

Descrizione del prodotto

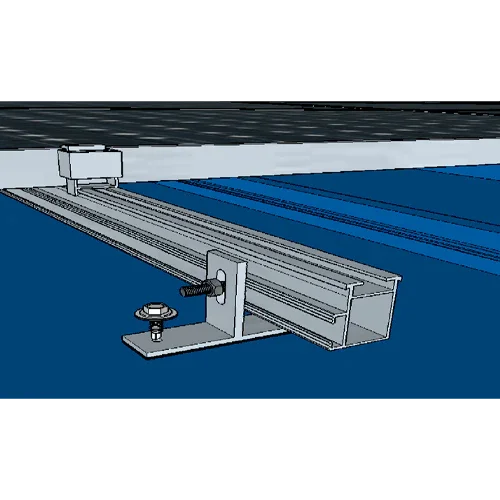

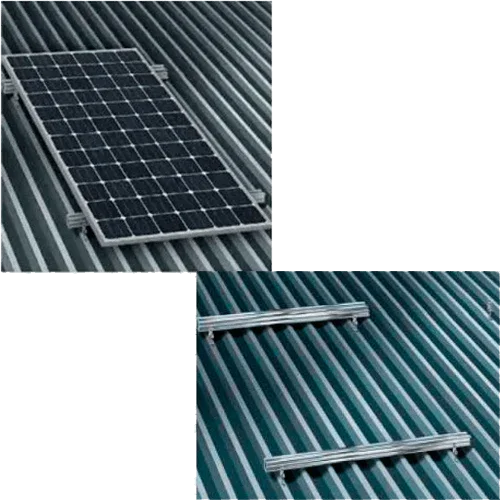

La Struttura Alluminio Coplanare Lamiera 5 Pannelli permette di installare una fila coplanare di cinque moduli fotovoltaici su coperture metalliche (lamiera grecata/trapezoidale o pannello sandwich). Il sistema si fissa sulla cresta della greca mediante viti autofilettanti HEX AN16 con rondella di tenuta EPDM e utilizza binari in alluminio 47×37 mm per fornire rigidità, guida del cablaggio e continuità strutturale. Il risultato è un’installazione robusta, stagna e visivamente integrata poiché i moduli risultano a filo della copertura.

Caratteristiche principali

• Capacità: 5 moduli con telaio da 30–35 mm (landscape raccomandato; portrait compatibile).
• Fissaggio diretto sulla cresta con HEX AN16 + EPDM; mai nella valle.
• Binario coplanare 47×37 mm con canalina per vite a martello M8 e connettori.
• Profili in alluminio EN AW-6082; viteria inox A2/A4 anticorrosione.
• Pendenza ammissibile: ≤30°; guida cavi tramite canalina del binario.

Vantaggi o benefici

• Integrazione estetica mantenendo i moduli coplanari con la lamiera.
• Montaggio rapido e sicuro con distribuzione omogenea dei carichi su tratti lunghi.
• Stagnificità affidabile in ogni fissaggio grazie all’EPDM.
• Bassa manutenzione e lunga durata in ambienti industriali e agricoli.

Finalità o applicazioni

Ideale per capannoni industriali, magazzini e coperture in pannello sandwich dove si richieda un sistema coplanare stagno, robusto e di rapida installazione.

Specifiche tecniche

Compatibilità

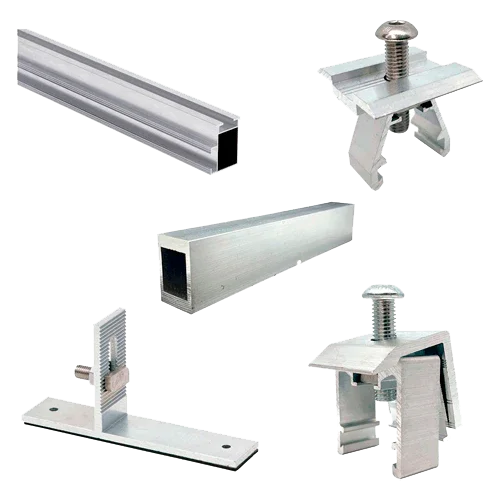

Connettori per binario, fermagli 30/35 mm, clip/kit di messa a terra, passacavi e nastro EPDM. Distribuire gli angoli ogni 1,0–1,5 m e densificare ai bordi/sottotetto.

Struttura Alluminio Coplanare Lamiera 5 Pannelli garantisce un montaggio professionale, sicuro e duraturo, ottimizzando l’affidabilità e l’estetica della tua installazione su copertura metallica.
