Struttura Alluminio Coplanare Lamiera 5 Pannelli con Microrail
Modelo: Cubierta Metálica Microrail 5 Paneles- Sku: ELEKEST013
- Vendor: Eleksol
Specifiche
Descrizione del prodotto

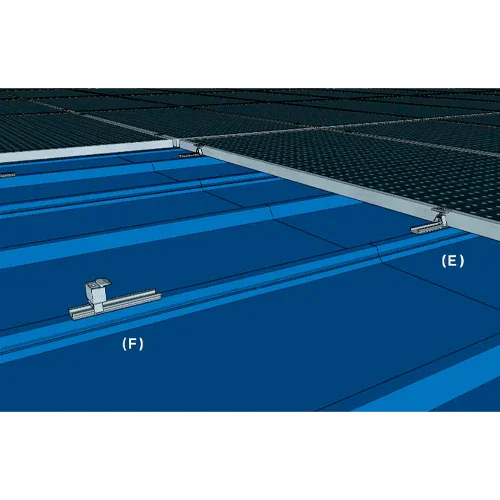

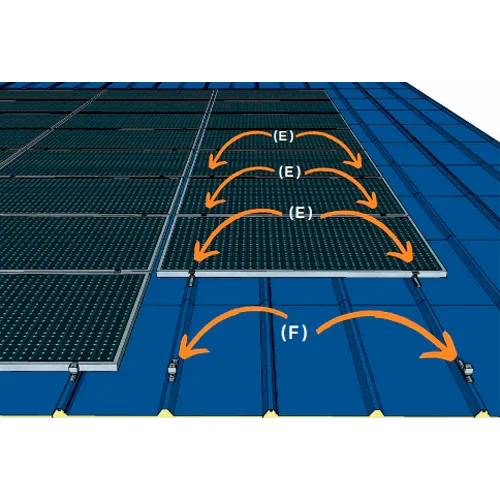

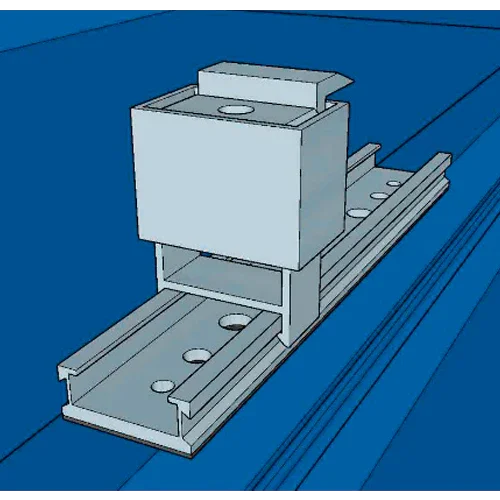

La Struttura Alluminio Coplanare Lamiera 5 Pannelli con Microrail consente di installare una fila di cinque moduli su copertura metallica senza guide continue. I microrail si fissano sulla cresta con viti autofilettanti HEX AN16 e rondella EPDM, riducendo peso e forature e mantenendo un fissaggio robusto, stagno e visivamente integrato.
Caratteristiche principali
- Sistema “rail-less” con microrail: meno componenti e logistica semplificata.
- Fissaggio sulla cresta con HEX AN16 + EPDM; non avvitare nella valle.
- Compatibilità: telai 30–35 mm con clip finali e intermedie.
- Materiali anticorrosione: alluminio EN AW-6082 e inox A2/A4.
- Resistenza progettuale: vento ≤150 km/h e neve ≤40 kg/m² (secondo calcolo).
Vantaggi o benefici
- Montaggio più rapido e leggero eliminando la guida continua.
- Integrazione estetica coplanare e minima intrusione nel tetto.
- Tenuta stagna affidabile in ogni fissaggio grazie all'EPDM.
- Manutenzione ridotta e lunga durata.
Finalità o applicazioni
Adatta per capannoni industriali, magazzini e pannelli sandwich dove si privilegia la rapidità di installazione, la tenuta stagna e la durabilità in file da cinque moduli.
Specifiche tecniche

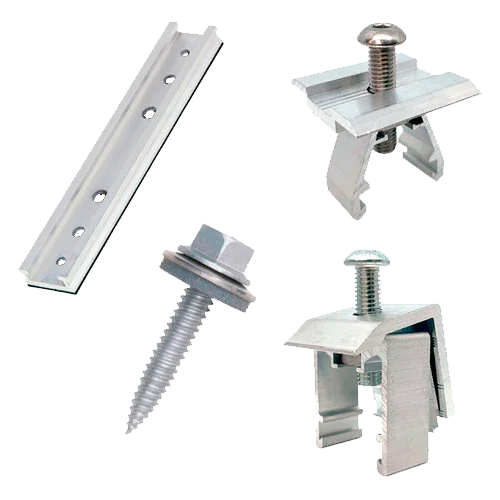

| Tipo | Coplanare “rail-less” con microrail |
| Fissaggio | In cresta con viti HEX AN16 + EPDM |
| Compatibilità modulo | Telaio 30–35 mm; orientamento landscape consigliato |
| Supporti orientativi | 20 microrail (min.), 2 viti per supporto |
| Graffe per fila | 4 finali + 8 intermedie |
| Coppie di serraggio | 13–15 Nm (HEX su lamiera); 9–10 Nm (graffe) |
Compatibilità
Graffe 30/35 mm, clip/kit di messa a terra per modulo, passacavi e fascette UV. Applicare EPDM su tutte le fissazioni e verificare l'equipotenzialità della fila.
Struttura in Alluminio Coplanare per 5 Pannelli con Microrail garantisce un montaggio professionale, stagno e duraturo con massimo sfruttamento del tempo di installazione.
Descrizione del prodotto
La Struttura Alluminio Coplanare Lamiera 5 Pannelli con Microrail consente di installare una fila di cinque moduli su copertura metallica senza guide continue. I microrail si fissano sulla cresta con viti autofilettanti HEX AN16 e rondella EPDM, riducendo peso e forature e mantenendo un fissaggio robusto, stagno e visivamente integrato.
Caratteristiche principali
- Sistema “rail-less” con microrail: meno componenti e logistica semplificata.
- Fissaggio sulla cresta con HEX AN16 + EPDM; non avvitare nella valle.
- Compatibilità: telai 30–35 mm con clip finali e intermedie.
- Materiali anticorrosione: alluminio EN AW-6082 e inox A2/A4.
- Resistenza progettuale: vento ≤150 km/h e neve ≤40 kg/m² (secondo calcolo).
Vantaggi o benefici
- Montaggio più rapido e leggero eliminando la guida continua.
- Integrazione estetica coplanare e minima intrusione nel tetto.
- Tenuta stagna affidabile in ogni fissaggio grazie all'EPDM.
- Manutenzione ridotta e lunga durata.
Finalità o applicazioni
Adatta per capannoni industriali, magazzini e pannelli sandwich dove si privilegia la rapidità di installazione, la tenuta stagna e la durabilità in file da cinque moduli.
Specifiche tecniche
| Tipo | Coplanare “rail-less” con microrail |
| Fissaggio | In cresta con viti HEX AN16 + EPDM |
| Compatibilità modulo | Telaio 30–35 mm; orientamento landscape consigliato |
| Supporti orientativi | 20 microrail (min.), 2 viti per supporto |
| Graffe per fila | 4 finali + 8 intermedie |
| Coppie di serraggio | 13–15 Nm (HEX su lamiera); 9–10 Nm (graffe) |
Compatibilità
Graffe 30/35 mm, clip/kit di messa a terra per modulo, passacavi e fascette UV. Applicare EPDM su tutte le fissazioni e verificare l'equipotenzialità della fila.
Struttura in Alluminio Coplanare per 5 Pannelli con Microrail garantisce un montaggio professionale, stagno e duraturo con massimo sfruttamento del tempo di installazione.
