Struttura Alluminio Coplanare Lamiera 8 Pannelli
Modelo: Cubierta Metálica 8 Paneles- Sku: ELEKEST008
- Vendor: Eleksol
Specifiche
Descrizione del prodotto

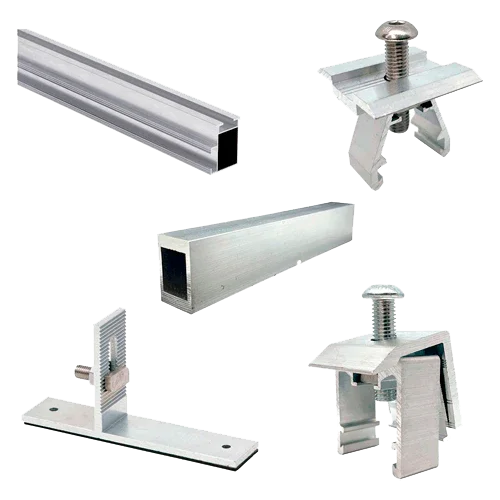

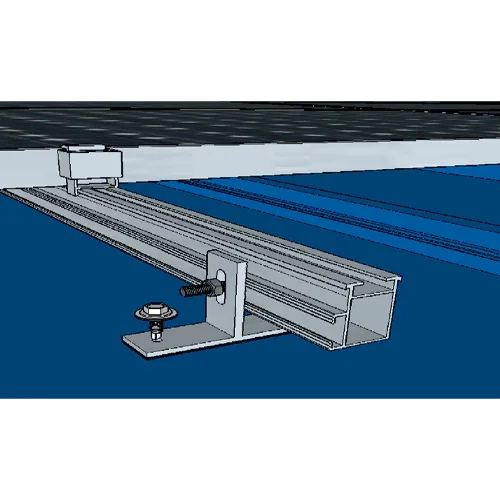

La Struttura Alluminio Coplanare Lamiera 8 Pannelli è progettata per file lunghe di otto moduli su coperture metalliche. Gli angoli si fissano sulla cresta con viti autofilettanti HEX AN16 e rondella EPDM, e le guide 47×37 mm forniscono continuità strutturale, guida del cablaggio e una finitura pulita a filo lamiera.
Caratteristiche principali
- Capacità: 8 moduli con telaio 30–35 mm (landscape raccomandato).
- Fissaggio diretto sulla cresta con HEX AN16 + EPDM.
- Guide con molteplici connettori per controllo delle dilatazioni.
- Profili in alluminio EN AW-6082; viteria inox A2/A4.
- Pendenza ammissibile: ≤30°; calcolo vento/neve secondo ubicazione.
Vantaggi o benefici
- Integrazione estetica coplanare con minima intrusione nella copertura.
- Montaggio rapido e sicuro con distribuzione omogenea dei carichi.
- Tenuta affidabile e lunga durata all’esterno.
- Bassa manutenzione: ispezione delle guarnizioni e riavvitatura annuale.
Finalità o applicazioni

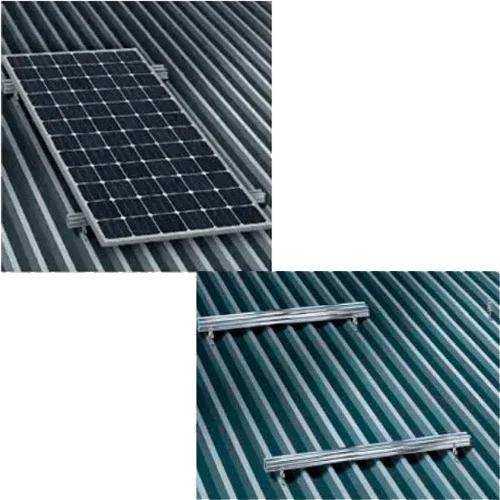

Idonea per capannoni industriali e commerciali con lamiera grecata o pannello sandwich dove sia richiesta una soluzione stagna, robusta e modulare.
Specifiche tecniche
| Tipo | Coplanare su lamiera con angolo a greca |
| Profilo guida | 47×37 mm con canale M8 |
| Fermagli | 4 finali + 14 intermedi |
| Fissaggio a lamiera | Viti HEX AN16 con EPDM sulla cresta |
| Coppie di serraggio | 13–15 Nm (M8); 9–10 Nm (fermagli) |
Compatibilità
Fermagli 30/35 mm, connettori di guida, clip/kit di messa a terra, passacavi e nastro EPDM. Distribuire gli angoli ogni 1,0–1,5 m e rinforzare perimetrale.
Struttura Alluminio Coplanare Lamiera 8 Pannelli offre un montaggio pulito e professionale, massimizzando l’affidabilità e l’estetica della tua installazione fotovoltaica.
