Struttura Alluminio Coplanare Salvatejas 3 Pannelli

Descrizione del prodotto

La Struttura Alluminio Coplanare Salvateglia 3 Pannelli permette di montare una fila coplanare di tre moduli fotovoltaici su coperture in tegola curva, mista o piana, fissando ogni punto alla trave mediante ganci salvateglia. Il sistema, realizzato in alluminio EN AW-6082 con bulloneria inox A2/A4, mantiene i pannelli a filo del tetto per un'integrazione estetica impeccabile e assicura tenuta stagna in ogni ancoraggio tramite rondelle EPDM.

Caratteristiche principali

• Capacità: 3 moduli con telaio 30–35 mm (landscape raccomandato; portrait compatibile).
• Gancio salvateglia avvitato alla trave con viti inox A2 8×100/120 (mai alla tegola).

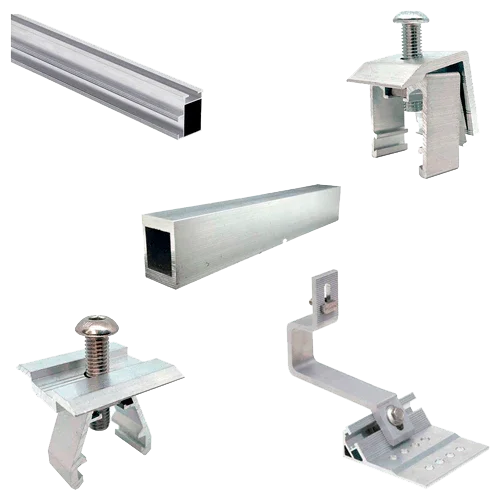

• Binario coplanare 47×37 mm con canalina per vite a martello M8 e connettori.
• Materiali anticorrosione: alluminio anodizzato e inox A2/A4; tenuta stagna con EPDM.
• Pendenza ammissibile della copertura: fino a 30°.

Vantaggi o benefici

• Integrazione visiva discreta poiché i moduli risultano coplanari con la copertura.
• Montaggio rapido e sicuro con distribuzione omogenea degli sforzi tra i ganci.
• Alta resistenza a vento e neve dimensionati; bassa necessità di manutenzione.
• Continuità equipotenziale tramite binario e clip di terra per modulo per sicurezza elettrica.

Finalità o applicazioni

Indicata per coperture inclinate in tegola su trave o listello in abitazioni e negozi che cercano una soluzione duratura, stagna e integrata architettonicamente.

Specifiche tecniche

Compatibilità

Graffe finali e intermedie 30/35 mm, connettori per binario, clip/kit di terra, passacavi e fascette UV. Lasciare giunti nei connettori per dilatazione.

Struttura Alluminio Coplanare Salvateglia 3 Pannelli garantisce un montaggio pulito, sicuro e duraturo, ottimizzando l’estetica e l’affidabilità della tua installazione fotovoltaica su tetto in tegola.
