Struttura Alluminio Coplanare Vite 10 Pannelli

Descrizione del prodotto

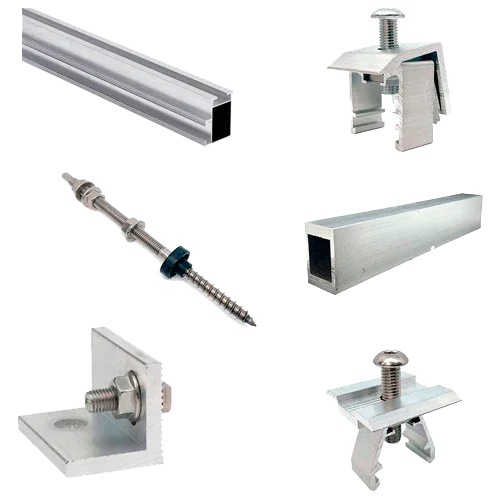

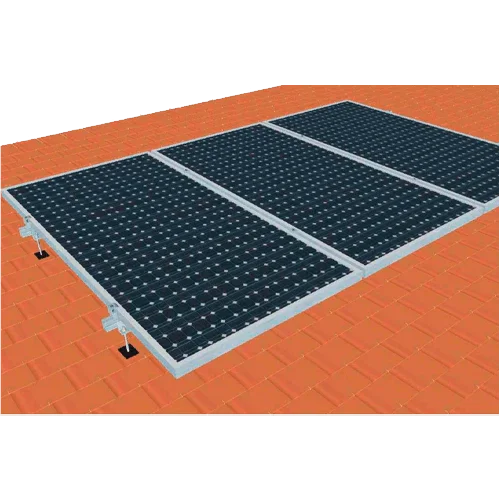

La Struttura Alluminio Coplanare Vite 10 Pannelli è progettata per formare una fila coplanare di dieci moduli fissati direttamente al tetto mediante vite autofilettante D:10 e angolo adattatore. Il sistema utilizza profili in alluminio anodizzato con viteria inox A2/A4 e rondelle EPDM in ogni ancoraggio, garantendo un'installazione robusta, stagna e visivamente integrata con i pannelli a filo tetto.

Caratteristiche principali

• Capacità: 10 moduli con telaio da 30–35 mm (landscape consigliato; portrait compatibile).
• Fissaggio diretto: vite autofilettante D:10 + angolo adattatore e EPDM per punto.
• Binario coplanare 47×37 mm con canalina per vite a martello M8; connettori distribuiti.
• Materiali anticorrosione: alluminio anodizzato e acciaio inox A2/A4.
• Equipotenzialità continua tramite binario con clip di messa a terra per modulo.

Vantaggi o benefici

• Integrazione architettonica discreta grazie alla planarità dei moduli.
• Montaggio rapido e sicuro con distribuzione uniforme degli sforzi su tratti lunghi.
• Alta resistenza a vento e neve dimensionati; manutenzione minima.
• Tenuta affidabile grazie all'EPDM in tutti i punti di ancoraggio.

Finalità o applicazioni

Indicata per coperture inclinate in tegola curva/mista/piana, fibrocemento su listelli, legno o cemento in installazioni residenziali e commerciali che richiedono una soluzione discreta, sicura e duratura con un elevato numero di moduli per fila.

Specifiche tecniche

Compatibilità

Ganci finali e intermedi 30/35 mm, connettori per binario, clip/kit di messa a terra, passacavi UV e fermapiedi antiscivolo. Su tratti lunghi, distribuire ancoraggi D:10 ai bordi e nelle zone centrali, e lasciare giunti di dilatazione nei connettori.

Struttura in Alluminio Coplanare con Vite per 10 Pannelli assicura un montaggio pulito, sicuro e duraturo, ottimizzando l'affidabilità e l'estetica di installazioni fotovoltaiche di grande formato su coperture inclinate.
