Struttura Alluminio Coplanare Vite 7 Pannelli
Modelo: Coplanar Tornillo 7 Paneles- Sku: ELEKEST029
- Vendor: Eleksol
Specifiche
Descrizione del prodotto

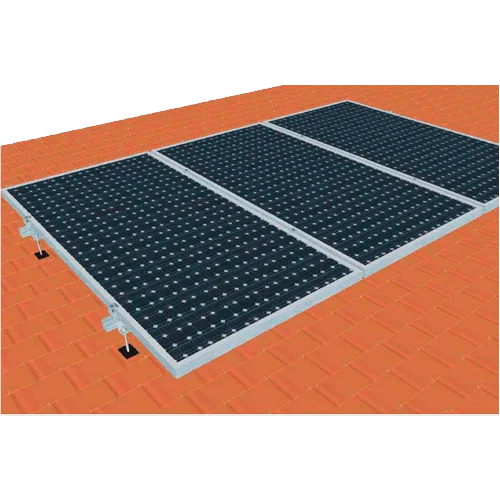

La Struttura Alluminio Coplanare Vite 7 Pannelli permette di installare una fila coplanare di sette moduli con fissaggio diretto al supporto mediante vite autofilettante D:10 e angolo adattatore. L'insieme, in alluminio anodizzato con viteria inox, assicura tenuta con EPDM, grande rigidità strutturale e un'integrazione visiva pulita senza sollevare i pannelli.
Caratteristiche principali

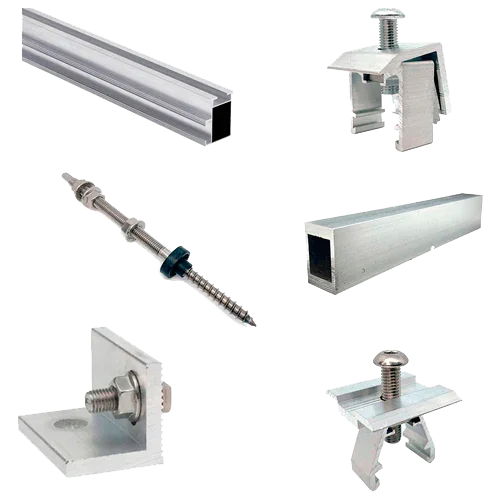

- Capacità: 7 moduli con telaio 30–35 mm (landscape preferito; portrait compatibile).
- Fissaggio D:10 con angolo adattatore e rondella EPDM per sigillatura duratura.
- Binario coplanare 47×37 mm con canale M8; connettori distribuiti per continuità.
- Materiali: alluminio anodizzato e inox A2/A4; alta resistenza alla corrosione.
- Equipotenzialità continua tramite binario con clip di terra per modulo.
Vantaggi o benefici
- Integrazione architettonica discreta mantenendo i moduli coplanari.
- Montaggio agile e sicuro con distribuzione uniforme degli sforzi.
- Bassa manutenzione e lunga durata in ambienti esigenti.
- Sigillatura affidabile in ogni ancoraggio grazie all'EPDM.
Finalità o applicazioni
Ideale per coperture in tegole, fibrocemento su listelli, legno o cemento in installazioni residenziali e commerciali che privilegiano estetica, sicurezza e durabilità.
Specifiche tecniche
| Tipo | Coplanare con vite autofilettante D:10 + angolo adattatore |
| Compatibilità modulo | Telaio 30–35 mm; lunghezza 1750–2400 mm |
| Profilo binario | 47×37 mm con canale per M8 |
| Materiali | Alluminio anodizzato; inox A2/A4; EPDM |
| Coppia di serraggio | 13–15 Nm (binario); 9–10 Nm (morsetti) |
| Pendenza ammissibile | Fino a 30° |
Compatibilità
Morsetti finali e intermedi 30/35 mm, connettori per binario, clip/kit di terra, passacavi UV e fermapiedi antiscivolo. Applicare EPDM in ogni punto D:10.
Struttura Alluminio Coplanare Vite 7 Pannelli garantisce un montaggio pulito e professionale, ottimizzando l'affidabilità e l'estetica della tua installazione fotovoltaica.
