Struttura Alluminio Pavimento Piatto 10 Pannelli
Modelo: Suelo Plano 10 Paneles- Sku: ELEKEST044
- Vendor: Eleksol
Specifiche
Descrizione del prodotto

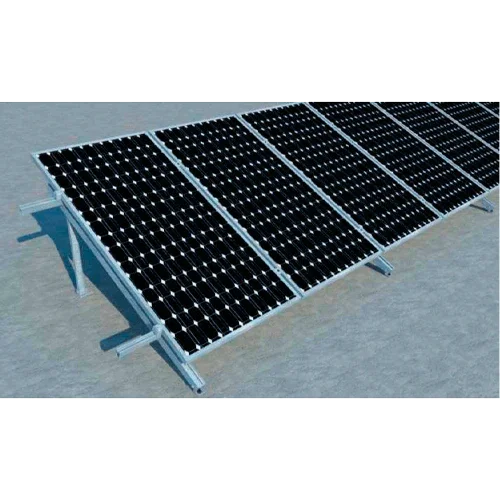

La Struttura Alluminio Pavimento Piano 10 Pannelli è progettata per montare una fila continua di dieci moduli fotovoltaici su superfici piane con totale sicurezza ed efficienza. La sua costruzione in alluminio anodizzato e viteria in acciaio inox offre alta resistenza alla corrosione, montaggio rapido e stabilità strutturale, mentre la inclinazione 15º/20º/30º ottimizza l’angolo solare e riduce le ombre tra le file.
Caratteristiche principali

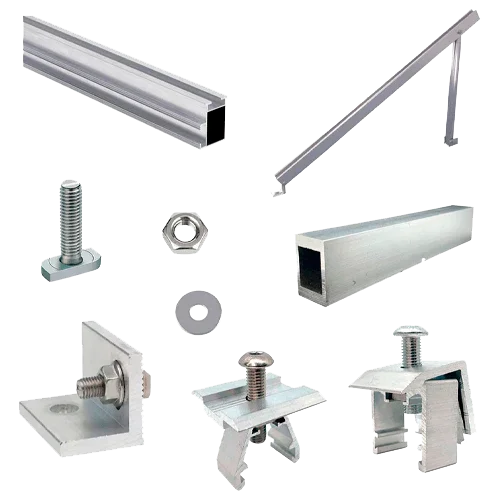

- Capacità: 10 moduli con telaio da 30–35 mm (landscape raccomandato; supporta portrait).
- Profili con binario tipo 47×37 mm e canalina per vite a martello M8.
- Angoli disponibili: 15º, 20º o 30º tramite set di gambe intercambiabili.
- Ancoraggio al supporto con bulloni M10 (chimici o ad espansione) su lastra/copertura piana.
- Viteria inox A2/A4; punti di equipotenzialità per messa a terra.
- Connettori di binario distribuiti per continuità strutturale e distribuzione omogenea dei carichi.
Vantaggi o benefici
- Montaggio rapido e preciso grazie a binari continui, connettori ottimizzati e staffe universali.
- Prestazioni superiori assicurando l’angolo di lavoro ottimale durante tutto l’anno.
- Alta rigidità contro vento e neve grazie alla continuità del profilo e supporti dimensionati.
- Elevata durabilità in ambienti marini e industriali (alluminio anodizzato + inox).
- Manutenzione minima: ispezione visiva e riavvitatura annuale.
Finalità o applicazioni
Indicata per installazioni residenziali, commerciali e industriali su tetti tecnici, coperture piane calpestabili e lastre di cemento. Adatta per autoconsumo e campi solari modulari che richiedono affidabilità, standardizzazione e facilità di manutenzione.
Specifiche tecniche
| Compatibilità modulo | Telaio 30–35 mm; lunghezza tipica 1750–2400 mm |
| Inclinazione | Fissa 15º / 20º / 30º |
| Materiali | Profili in alluminio anodizzato; viteria inox A2/A4 |
| Ancoraggio al supporto | Bulloni M10 (chimici o ad espansione) su lastra/copertura piana |
| Orientamento moduli | Landscape raccomandato; portrait compatibile |
| Binario | Profilo 47×37 mm con canalina per M8 e guida cavi |
Compatibilità
Compatibile con staffe finali e intermedie 30/35 mm, connettori di binario, clip/kit di messa a terra, passacavi UV, protezioni EPDM sotto binario e canaline/ceste per cablaggio su tratti lunghi. Rispettare la separazione tra le file secondo l’inclinazione e l’altezza del bordo superiore del modulo per evitare ombre.
Struttura Alluminio Pavimento Piano 10 Pannelli garantisce un montaggio pulito e professionale, ottimizza lo spazio disponibile e migliora l’efficienza globale della tua installazione fotovoltaica.
