Struttura Alluminio Pavimento Piano 4 Pannelli
Modelo: Suelo Plano 4 Panelees- Sku: ELEKEST038
- Vendor: Eleksol
Specifiche
Descrizione del prodotto

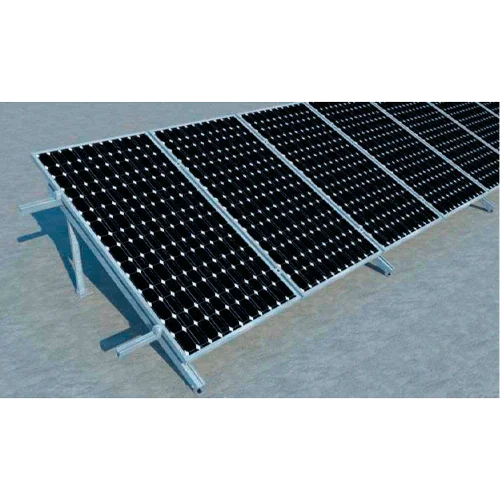

La Struttura Alluminio Pavimento Piano 4 Pannelli consente di installare una fila di quattro moduli fotovoltaici su superfici piane con massima sicurezza. La sua costruzione in alluminio anodizzato e viteria in acciaio inox offre alta resistenza alla corrosione, montaggio rapido e prestazioni ottimizzate grazie all'inclinazione 15º/20º/30º che regola l'angolo di incidenza solare.
Caratteristiche principali

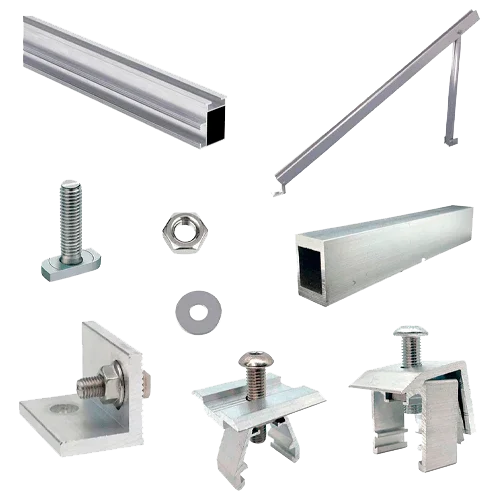

- Capacità: 4 moduli con telaio da 30–35 mm (landscape raccomandato; supporta portrait).
- Profili con binario tipo 47×37 mm e canalina per vite a martello M8.
- Angoli disponibili: 15º, 20º o 30º secondo il set di gambe.
- Ancoraggio al supporto mediante bulloni M10 (chimici o ad espansione) su lastra/copertura piana.
- Viteria inox A2/A4 e punti di equipotenzialità per messa a terra.
- Connettori di binario per continuità strutturale e distribuzione uniforme dei carichi.
Vantaggi o benefici
- Montaggio rapido e preciso con meno giunzioni e clip universali.
- Maggiore produzione annua assicurando l'angolo di lavoro ottimale.
- Elevata rigidità contro vento e neve grazie alla continuità dei binari.
- Durabilità superiore in ambienti marini e industriali.
- Manutenzione ridotta: ispezione visiva e riavvitatura annuale.
Finalità o applicazioni
Indicata per installazioni residenziali, commerciali e industriali su tetti tecnici, coperture piane calpestabili e lastre di cemento. Adatta per autoconsumo e piccoli campi solari modulari che richiedano affidabilità e standardizzazione.
Specifiche tecniche
| Compatibilità modulo | Telaio 30–35 mm; lunghezza tipica 1750–2400 mm |
| Inclinazione | Fissa 15º / 20º / 30º |
| Materiali | Profili in alluminio anodizzato; viteria inox A2/A4 |
| Ancoraggio al supporto | Bulloni M10 (chimici o ad espansione) su lastra/copertura piana |
| Orientamento moduli | Landscape raccomandato; portrait compatibile |
| Binario | Profilo 47×37 mm con canalina per M8 e guida cavi |
Compatibilità
Compatibile con clip finali e intermedie 30/35 mm, connettori di binario, clip/kit di messa a terra, passacavi UV e protezioni EPDM sotto binario. Rispettare la distanza tra le file in funzione dell'inclinazione e dell'altezza del bordo superiore del modulo per evitare ombreggiamenti.
Struttura Alluminio Pavimento Piano 4 Pannelli garantisce un montaggio pulito e professionale, ottimizza lo spazio disponibile e migliora l'efficienza della tua installazione fotovoltaica.
