Struttura Alluminio Pavimento Piano 6 Pannelli
Modelo: Suelo Plano 6 Paneles- Sku: ELEKEST040
- Vendor: Eleksol
Specifiche
Descrizione del prodotto

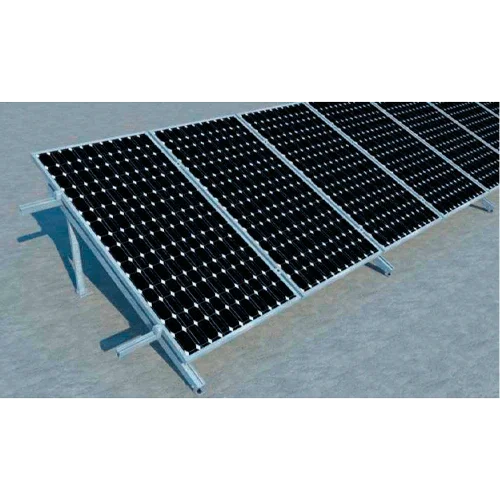

La Struttura Alluminio Pavimento Piano 6 Pannelli è progettata per montare una fila continua di sei moduli fotovoltaici su superfici piane con massima sicurezza. Realizzata in alluminio anodizzato con viteria in acciaio inox, combina rapidità di installazione, resistenza alla corrosione e stabilità strutturale, offrendo inclinazione 15º/20º/30º per ottimizzare la captazione solare e ridurre le ombre tra le file.
Caratteristiche principali

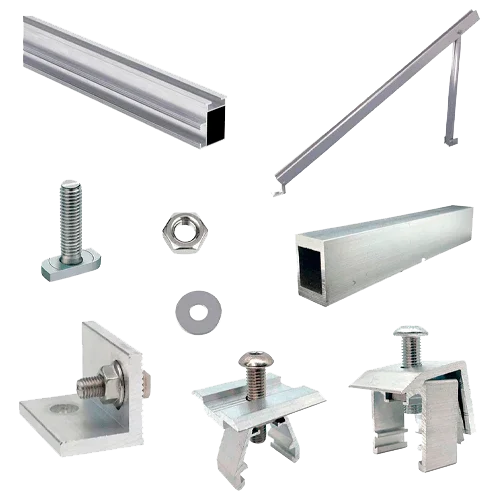

- Capacità: 6 moduli con telaio da 30–35 mm (landscape raccomandato; supporta portrait).
- Profili con binario tipo 47×37 mm e canalina per vite a martello M8.
- Angoli disponibili: 15º, 20º o 30º (secondo il set di gambe).
- Ancoraggio al supporto mediante bulloni M10 (chimici o ad espansione) su lastra/copertura piana.
- Viteria inox A2/A4 e punti di equipotenzialità per messa a terra.
- Connettori di binario per continuità strutturale e distribuzione omogenea dei carichi.
Vantaggi o benefici
- Montaggio agile e preciso grazie a binari continui e staffe universali.
- Maggiore produzione annuale assicurando l’angolo di lavoro ottimale.
- Alta rigidità contro vento e neve per continuità dei binari e supporti dimensionati.
- Durabilità superiore in ambienti marini e industriali (alluminio anodizzato + inox).
- Manutenzione minima: ispezione visiva e riavvitatura annuale.
Finalità o applicazioni
Indicata per installazioni residenziali, commerciali e industriali su tetti tecnici, coperture piane calpestabili e lastre di cemento. Adatta per autoconsumo e campi solari modulari dove si richieda affidabilità, standardizzazione e rapidità di montaggio.
Specifiche tecniche
| Compatibilità modulo | Telaio 30–35 mm; lunghezza tipica 1750–2400 mm |
| Inclinazione | Fissa 15º / 20º / 30º |
| Materiali | Profili in alluminio anodizzato; viteria inox A2/A4 |
| Ancoraggio al supporto | Bulloni M10 (chimici o espansione) su lastra/copertura piana |
| Orientamento moduli | Landscape raccomandato; portrait compatibile |
| Binario | Profilo 47×37 mm con canalina per M8 e guida cavi |
Compatibilità
Compatibile con staffe finali e intermedie 30/35 mm, connettori di binario, clip/kit di messa a terra, passacavi UV e protezioni EPDM sotto binario. Rispettare la separazione tra le file secondo l’inclinazione e l’altezza del bordo superiore del modulo per evitare ombre.
Struttura Alluminio Pavimento Piano 6 Pannelli offre un montaggio pulito e professionale, ottimizza lo spazio disponibile e migliora l’efficienza globale della tua installazione fotovoltaica.
