Struttura Alluminio Pavimento Piatto 9 Pannelli
Modelo: Suelo Plano 9 Paneles- Sku: ELEKEST043
- Vendor: Eleksol
Specifiche
Descrizione del prodotto

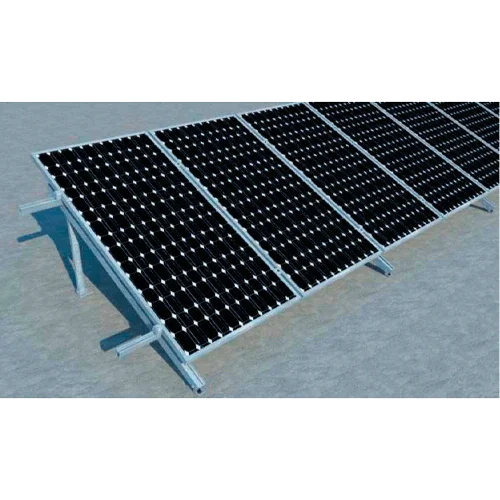

La Struttura Alluminio Pavimento Piano 9 Pannelli è progettata per montare una fila continua di nove moduli fotovoltaici su superfici piane con totale sicurezza. Realizzata in alluminio anodizzato e bulloneria in acciaio inox, combina rapidità di installazione, stabilità strutturale e resistenza alla corrosione, offrendo inclinazione 15º/20º/30º per ottimizzare la captazione solare e minimizzare le ombre tra le file.
Caratteristiche principali

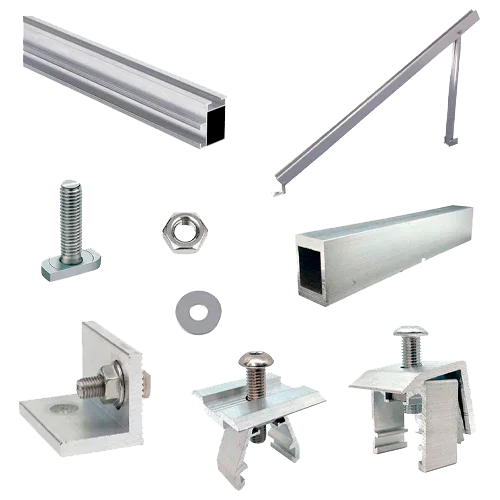

- Capacità: 9 moduli con telaio da 30–35 mm (landscape raccomandato; supporta portrait).
- Profili in alluminio con binario tipo 47×37 mm e canale per vite a martello M8.
- Angoli disponibili: 15º, 20º o 30º tramite set di gambe intercambiabili.
- Ancoraggio al supporto con bulloni M10 (chimici o ad espansione) su lastra/copertura piana.
- Bulloneria inox A2/A4 e punti di equipotenzialità per messa a terra.
- Connettori per binario per continuità strutturale e distribuzione omogenea dei carichi su tratti lunghi.
Vantaggi o benefici
- Montaggio agile e preciso grazie a binari continui e staffe universali.
- Maggiore produzione annuale assicurando l’angolo di lavoro ottimale.
- Alta rigidità contro vento e neve grazie alla continuità dei binari e supporti dimensionati.
- Durabilità superiore in ambienti marini e industriali (alluminio anodizzato + inox).
- Manutenzione minima: ispezione visiva e riavvitatura annuale.
Finalità o applicazioni
Indicata per installazioni residenziali, commerciali e industriali su tetti tecnici, coperture piane calpestabili e lastre di cemento. Adatta per autoconsumo e campi solari modulari in cui si cerca affidabilità, standardizzazione e facilità di manutenzione.
Specifiche tecniche
| Compatibilità modulo | Telaio 30–35 mm; lunghezza tipica 1750–2400 mm |
| Inclinazione | Fissa 15º / 20º / 30º |
| Materiali | Profili in alluminio anodizzato; bulloneria inox A2/A4 |
| Ancoraggio al supporto | Bulloni M10 (chimici o ad espansione) su lastra/copertura piana |
| Orientamento moduli | Landscape raccomandato; portrait compatibile |
| Binario | Profilo 47×37 mm con canale per M8 e guida cavi |
Compatibilità
Compatibile con staffe finali e intermedie 30/35 mm, connettori per binario, clip/kit di messa a terra, passacavi UV e protezioni EPDM sotto binario. Rispettare la separazione tra le file secondo l’inclinazione e l’altezza del bordo superiore del modulo per evitare ombre.
Struttura Alluminio Pavimento Piano 9 Pannelli garantisce un montaggio pulito e professionale, ottimizza lo spazio disponibile e migliora l’efficienza globale della tua installazione fotovoltaica.
