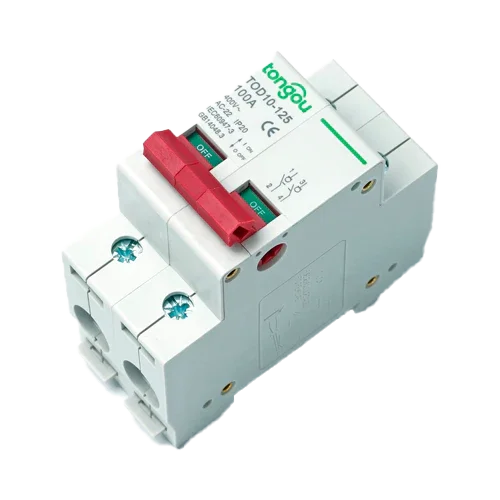

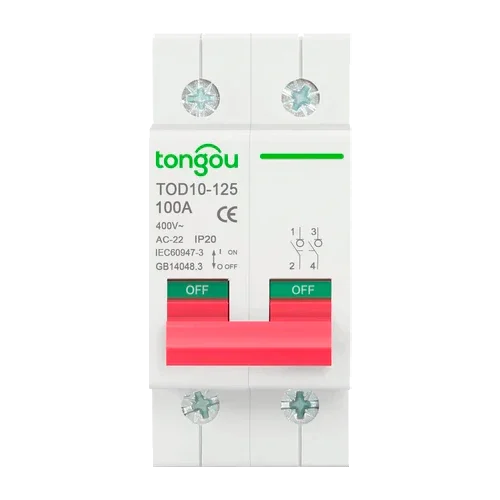

Magnetotermico 2P 400V 63A Tongou TOD10-125
Modelo: TOD10-125 2P 230V 63A- Sku: TONGPRO038
- Vendor: Tongou
Specifiche
Descrizione del prodotto
Il Magnetotermico 2P 400V 63A Tongou TOD10-125 è un interruttore di sezionamento sotto carico bipolare per linee a 400 V AC. Progettato per manovra e isolamento sicuri, consente di commutare carichi misti con categoria AC-22, offrendo sezionamento visibile, lunga durata e connessioni robuste per sezioni di cavo generose. Il suo formato modulare per guida DIN facilita l'integrazione come interruttore generale bipolare o punto di sezionamento prima delle protezioni automatiche.
Caratteristiche principali
- 2 poli, 63 A nominali, 400 V AC, 50/60 Hz.
- Categoria di impiego AC-22 per commutazione di carichi misti (induttivi e resistivi).
- Resistenza di breve durata: 1500 A per 1 s; vita elettromeccanica: 10.000 manovre.
- Morsetti a vite ad alta pressione; ammette conduttore rigido fino a 35 mm².
- Montaggio su guida DIN 35 mm; larghezza approssimativa 36 mm (2 moduli) per quadri compatti.
- Conformità a IEC/EN 60947-3 e GB 14048.3 per sezionamento sotto carico.
Vantaggi o benefici
- Sicurezza operativa con sezionamento visibile e isolamento galvanico di entrambi i poli.
- Installazione rapida e ordinata grazie al formato modulare DIN.
- Connessioni di grande sezione che minimizzano perdite e riscaldamenti.
- Durabilità e affidabilità nelle manovre periodiche (10.000 cicli).
- Uso versatile come interruttore generale 2P o sezionatore a monte delle protezioni.
Finalità o applicazioni
Ideale per quadri monofase 2P o bifase a 400 V AC in abitazioni, negozi e industria leggera: sottoquadri, pompe, climatizzazione, macchinari leggeri, rack TI/UPS e sistemi fotovoltaici dove è richiesto un sezionamento bipolare affidabile prima di magnetotermici e differenziali automatici.
Specifiche tecniche
| Modello | Tongou TOD10-125 |
| Pole | 2P |
| Intensità nominale | 63 A |
| Tensione nominale | 400 V AC |
| Frequenza | 50/60 Hz |
| Categoria di impiego | AC-22 |
| Resistenza di breve durata | 1500 A / 1 s |
| Vita elettromeccanica | 10.000 cicli |
| Capacità di connessione | Rigido fino a 35 mm² |
| Morsetti | Vite / pilastro con pressa |
| Montaggio | Guida DIN 35 mm |
| Dimensioni appross. | Larg. 36 mm; Alt. 77–80 mm; Prof. 70–75 mm |
| Norme | IEC/EN 60947-3; GB 14048.3 |
Compatibilità
Si adatta a cassette e quadri modulari standard (es. famiglie tipo Kaedra). Completa protezioni automatiche a valle (differenziali e magnetotermici) e accessori di cablaggio professionale come punte e terminali tubolari.
Il Magnetotermico 2P 400V 63A Tongou TOD10-125 offre sezionamento bipolare affidabile, durevole e compatto per quadri moderni che richiedono manovra sicura a 400 V AC.
