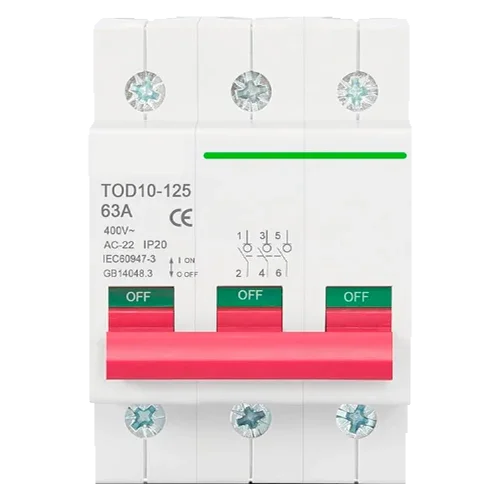

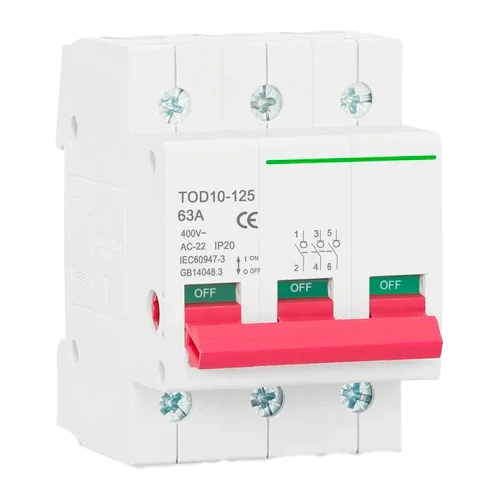

Magnetotermico 3P 400V 63A Tongou TOD10-125
Modelo: TOD10-125 3P 230V 63A- Sku: TONGPRO029
- Vendor: Tongou
Specifiche
Descrizione del prodotto
Il Magnetotermico 3P 400V 63A Tongou TOD10-125 è un interruttore di sezionamento sotto carico trifase progettato per manovrare e isolare circuiti a 400 V AC con una corrente nominale di 63 A. La sua categoria di utilizzo AC-22 lo rende idoneo per commutare carichi misti (induttivi e resistivi) con totale affidabilità, garantendo un taglio definito e un isolamento sicuro prima di operazioni di manutenzione o come interruttore generale di linea.
Caratteristiche principali
- Trifase 3P con 63 A nominali e 400 V AC (50/60 Hz).
- Categoria AC-22 per commutazione di carichi misti in servizio.
- Resistenza di breve durata: 1500 A per 1 s; vita elettromeccanica di 10.000 cicli.
- Connessione di conduttori rigidi fino a 35 mm²; morsetti a vite robusti.
- Montaggio su guida DIN simmetrica da 35 mm; formato modulare da 3 unità (≈54 mm).
- Conforme a IEC/EN 60947-3 e GB 14048.3 per sezionamento sotto carico.
Vantaggi o benefici
- Sicurezza operativa con taglio visibile e isolamento galvanico del circuito.
- Elevata durabilità per manovre frequenti e manutenzione programmata.
- Installazione rapida e pulita in quadri esistenti grazie al formato DIN.
- Flessibilità di cablaggio: ammette sezioni grandi e serraggio affidabile.
- Uso versatile come interruttore generale, di manutenzione o a monte di protezioni automatiche.
Finalità o applicazioni
Raccomandato per quadri trifase di negozi e industria leggera, pompe, climatizzazione, macchinari, rack IT e sottosistemi fotovoltaici dove sia richiesto un sezionamento a 3 poli da 63 A affidabile, prima di fusibili o magnetotermici automatici.
Specifiche tecniche
| Modello | Tongou TOD10-125 |
| Polo | 3P |
| Intensità nominale | 63 A |
| Tensione nominale | 400 V AC |
| Frequenza | 50/60 Hz |
| Categoria di impiego | AC-22 |
| Resistenza al cortocircuito | 1500 A / 1 s |
| Vita elettromeccanica | 10.000 cicli |
| Capacità di connessione | Conduttore rigido fino a 35 mm² |
| Morsetti | Vite / pilastro con pressa |
| Montaggio | Guida DIN 35 mm |
| Dimensioni appross. | Larghezza 54 mm; altezza 77–80 mm; profondità 70–75 mm |
| Norma | IEC/EN 60947-3; GB 14048.3 |
Compatibilità
Installabile in cassette e quadri modulari da superficie o incasso (es. famiglie tipo Kaedra). Completa differenziali e magnetotermici automatici, così come terminali e punte per cablaggio professionale.
Il Magnetotermico 3P 400V 63A Tongou TOD10-125 offre sezionamento trifase affidabile in un formato compatto, ideale per manovra e sicurezza di linee da 63 A.
