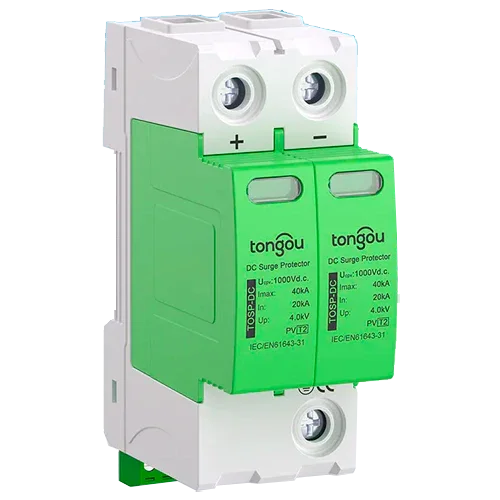

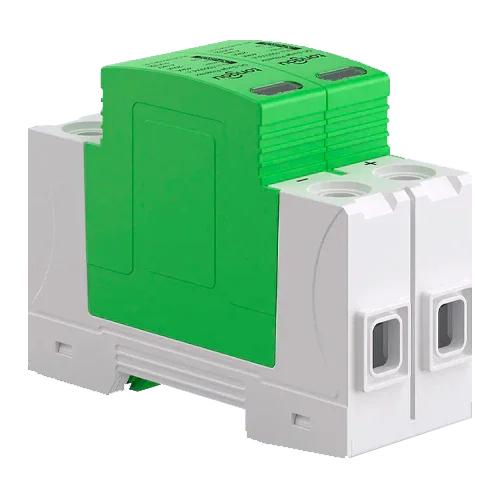

Protettore da sovratensioni DC 1000V 2P Tongou TOSP 20KA-40KA

Modelo: TOSP 2P DC 1000V 20KA-40KA

Sku: TONGPRO039
Vendor: Tongou

€44,12 EUR

€30,89 EUR

Imposte incluse.

Spese di spedizione calcolate al check-out.

In stock!

Spend €150,00 to FREE SHIPPING

Protezione Sovratensioni DC 1000V 2P Tongou TOSP 20KA-40KA protegge stringhe FV con cartucce estraibili, finestra verde/rossa e risposta <25 ns. Tipo 2, In 20 kA / Imax 40 kA (8/20), norma IEC 61643-31, montaggio DIN 35 mm.

Varianti di prodotto

Quantità

I agree with the Terms and Conditions.

Compra con Pago Seguro

Specifiche

Descrizione del prodotto

Il Protector Sovratensioni DC 1000V 2P Tongou TOSP 20KA-40KA è un SPD fotovoltaico di Tipo 2 progettato per proteggere linee in corrente continua fino a 1000 V DC contro sovratensioni transitorie da fulmini e manovre. Include moduli plug-in con indicazione di stato (verde/rosso) per una manutenzione rapida e dispone di opzione contatto ausiliario per segnalazione remota di guasto. La sua risposta ultrarapida e la capacità di scarica lo rendono una soluzione affidabile per quadri string, combinatori e ingressi DC di inverter.

Caratteristiche principali

U_cpv 1000 V DC; In 20 kA (onda 8/20 μs) e Imax 40 kA (8/20 μs).
Tensione residua tipica Up ≈ 4,0 kV (a 1000 V DC).
Tempo di risposta < 25 ns; alta efficacia contro impulsi rapidi.
Moduli plug-in con finestra di stato e tasto di estrazione per sostituzione sicura.
Montaggio su guida DIN 35 mm; coppia di serraggio circa 2 N·m; spelatura consigliata 12 mm.
Temperatura di esercizio −40…+70 °C; IP20 in involucro adeguato.

Vantaggi o benefici

Protezione efficace di pannelli, combinatori e inverter, prolungando la vita del sistema.
Manutenzione rapida: cartuccia sostituibile senza smontare il cablaggio.
Maggiore controllo grazie alla finestra verde/rossa e al contatto di allarme opzionale.
Installazione pulita e compatta su guida DIN, ideale per quadri fotovoltaici.
Conformità alla IEC 61643-31 per applicazioni PV DC, garantendo affidabilità.

Finalità o applicazioni

Uso in stringhe fotovoltaiche, scatole di combinazione e ingresso DC di inverter on-grid/ibridi fino a 1000 V DC. Raccomandato in installazioni residenziali, commerciali e di autoconsumo con strutture su tetto o a terra.

Specifiche tecniche

Configurazione	2P (L+/L− a PE, schema Y)
Tensione continua max. U_cpv	1000 V DC
Corrente nominale di scarica In	20 kA (8/20 μs)
Corrente max. di scarica Imax	40 kA (8/20 μs)
Impulso I_imp	≈ 6,5 kA (10/350 μs)
Tensione residua Up	≈ 4,0 kV
Tempo di risposta	< 25 ns
Temperatura di servizio	−40…+70 °C; HR 30–90 %
Grado di protezione	IP20 (interno/armadio)
Sezione conduttore	Consigliato ≥ 6 mm² Cu a PE; morsetti fino a 25–35 mm²
Coppia di serraggio	≈ 2 N·m
Montaggio	Guida DIN 35 mm
Dimensioni appross.	≈ 91 × 54 × 64 mm (largh. × alt. × prof.)
Norma	IEC 61643-31 (SPD PV Tipo 2)
Contatto ausiliario (opzionale)	AC 250 V/0,5 A; DC 250 V/0,1 A; max. cavo 1,5 mm

Compatibilità

Installabile in involucri modulari e cassette stagne come Schneider Kaedra (13979–13985). Compatibile con scatole DC PV GAVE (STM11040P12, STM11025P15/2, STM11025P20/2, STM21025P15S/3, STM21025P15S/4), sezionatori DC e fusibili di stringa. Utilizzare con cablaggio e terminali professionali (es. punte e terminali tubolari).

Il Protector Sovratensioni DC 1000V 2P Tongou TOSP 20KA-40KA offre sicurezza, manutenzione semplice e prestazioni certificate per proteggere il tuo campo fotovoltaico.
