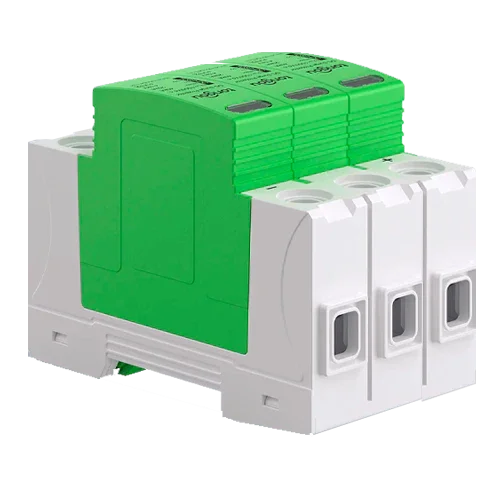

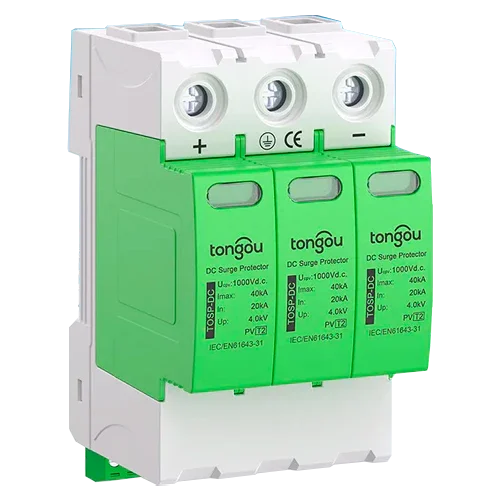

Protettore da sovratensioni DC 1000V 3P Tongou TOSP 20KA-40KA

Modelo: TOSP 3P DC 1000V 20KA-40KA

Sku: TONGPRO040
Vendor: Tongou

€52,43 EUR

€36,70 EUR

Imposte incluse.

Spese di spedizione calcolate al check-out.

In stock!

Spend €150,00 to FREE SHIPPING

Protector Sovratensioni DC 1000V 3P Tongou TOSP 20KA-40KA è un SPD FV Tipo 2 per 1000 V DC con cartucce estraibili. In 20 kA / Imax 40 kA, Up ≈ 4,0 kV, risposta <25 ns, finestra di stato e opzione di contatto remoto.

Varianti di prodotto

Quantità

I agree with the Terms and Conditions.

Compra con Pago Seguro

Specifiche

Descrizione del prodotto

Il Protector Sovratensioni DC 1000V 3P Tongou TOSP 20KA-40KA protegge sistemi fotovoltaici fino a 1000 V DC con topologie che richiedono tre poli (ad esempio, stringhe con configurazione specifica o combiner box multiingresso). La sua architettura di Tipo 2, moduli plug-in e segnalazione visiva semplificano la manutenzione, mentre la sua elevata capacità di scarica protegge pannelli, cablaggio e inverter da impulsi causati da fulmini e manovre.

Caratteristiche principali

U_cpv 1000 V DC; In 20 kA (8/20) e Imax 40 kA (8/20).
Tensione residua tipica Up ≈ 4,0 kV a 1000 V DC; I_imp ≈ 6,5 kA (10/350).
Tempo di risposta < 25 ns; alta protezione contro transitori rapidi.
Moduli plug-in con finestra verde/rossa ed estrazione frontale per sostituzione.
Montaggio su guida DIN 35 mm; coppia di serraggio circa 2 N·m; spelatura 12 mm; morsetti fino a 25–35 mm².
Intervallo ambientale −40…+70 °C; IP20 in quadro adeguato.

Vantaggi o benefici

Protezione equilibrata di stringhe e ingresso inverter, riducendo guasti e fermi.
Minori costi di esercizio grazie a cartucce sostituibili e diagnosi visiva.
Possibilità di segnalazione a PLC/SCADA tramite contatto ausiliario opzionale.
Installazione compatta e ordinata nei quadri fotovoltaici.
Conformità alla IEC 61643-31 per ambienti PV DC esigenti.

Finalità o applicazioni

Uso raccomandato in combiner box, quadri stringa e prossimità inverter in sistemi da 1000 V DC di ambito residenziale, commerciale e industriale. Adatto per strutture su tetto, suolo e parcheggi solari.

Specifiche tecniche

Configurazione	3P per applicazioni PV DC (vedere schemi del produttore)
Tensione continua max. U_cpv	1000 V DC
Corrente nominale di scarica In	20 kA (8/20 μs)
Corrente max. di scarica Imax	40 kA (8/20 μs)
Impulso I_imp	≈ 6,5 kA (10/350 μs)
Tensione residua Up	≈ 4,0 kV
Tempo di risposta	< 25 ns
Temperatura di esercizio	−40…+70 °C; UR 30–90 %
Grado di protezione	IP20 (interno/quadro)
Sezione conduttore	Consigliato ≥ 6 mm² Cu a PE; morsetti fino a 25–35 mm²
Coppia di serraggio	≈ 2 N·m
Montaggio	Guida DIN 35 mm
Dimensioni appross.	≈ 91 × 54 × 64 mm (largh. × alt. × prof.)
Norma	IEC 61643-31 (SPD PV Tipo 2)
Contatto ausiliario (opzionale)	AC 250 V/0,5 A; DC 250 V/0,1 A; max cavo 1,5 mm

Compatibilità

Raccomandato per involucri modulari e cassette stagne Schneider Kaedra (13983–13985) e scatole DC PV GAVE (STM21025P15S/3, STM21025P15S/4). Compatibile con sezionatori DC, fusibili stringa e accessori di cablaggio professionale.

Il Protector Sovratensioni DC 1000V 3P Tongou TOSP 20KA-40KA offre protezione certificata, manutenzione semplice e formato compatto per sistemi fotovoltaici esigenti.
