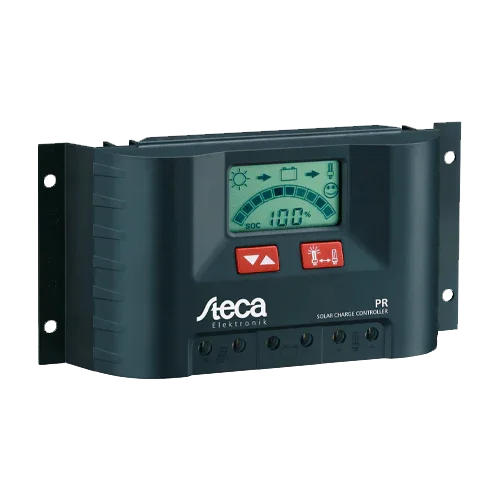

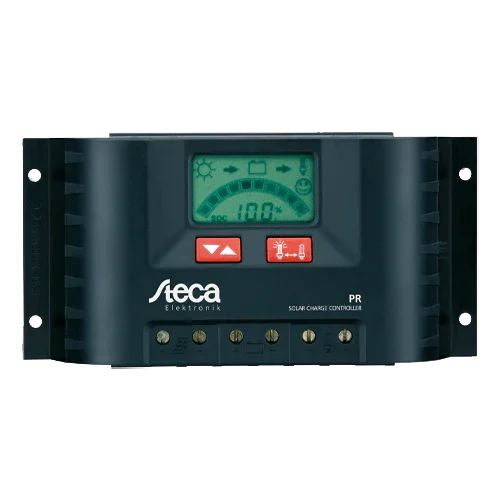

Regolatore PWM Steca PR1010 12/24V con Schermo
Modelo: PR1010- Sku: STECREG005
- Vendor: Steca
Specifiche
Descrizione del prodotto
Il Regolatore PWM Steca PR1010 12/24V con Display è il punto di ingresso della serie PR 10–30, riconosciuta per la sua affidabilità e per un controllo della batteria particolarmente preciso. La sua topologia in derivazione con MOSFET e l'algoritmo PWM multistadio ottimizzano la ricarica e prolungano la vita utile delle batterie da 12 o 24 V, rilevate automaticamente. Integra il sistema Steca AtonIC (SOC), che determina con grande precisione lo stato di carica e lo rappresenta su un display grafico LCD insieme a valori digitali di tensione, corrente ed energia. Inoltre, include un data logger (contatore di energia azzerabile), autodiagnosi e un completo pacchetto di protezioni elettroniche per un funzionamento sicuro in ogni momento.
Caratteristiche principali
- Corrente nominale: 10 A per sistemi 12/24 V (rilevamento automatico).
- Tecnologia: PWM in topologia shunt con MOSFET; carica bulk/boost/galvanica e equalizzazione mensile.
- Display grafico LCD con indicatore di SOC Steca AtonIC, letture di V/A/Wh e menu a pulsanti.
- Data logger integrato (energia accumulata azzerabile) e autotest con messaggi di errore.
- Funzioni programmabili: luce serale/notturna/alba, disconnessione carico per SOC, riconnessione automatica e interruttore manuale di carica.
- Protezioni: sovraccarico, sovrascarica, inversione polarità, cortocircuito, sovra/sottotensione, surriscaldamento, ritorno notturno e fusibile elettronico.
Vantaggi o benefici
- Protegge la batteria con tensioni precise, compensazione termica e equalizzazione mensile che riduce la solfatazione.
- Controllo totale dal LCD: stato di carica reale, energia, allarmi e programmazione semplice tramite pulsanti.
- Sicurezza superiore: molteplici protezioni elettroniche e disconnessione/riconnessione automatica dei carichi.
- Installazione senza errori grazie al rilevamento 12/24 V e a morsetti ampi per cablaggio robusto.
- Basso consumo proprio e design IP31, ideale per apparecchiature autonome che richiedono alta efficienza.
Finalità o applicazioni
Perfetto per sistemi solari isolati di piccola potenza: illuminazione LED, telecomunicazioni, segnaletica, casette, imbarcazioni e camper. Il suo display facilita la manutenzione e la diagnosi in installazioni dove l'utente necessita di vedere a colpo d'occhio lo stato del sistema.
Specifiche tecniche
| Tensione del sistema | 12/24 V (automatico) |
| Corrente di carica / a consumo | 10 A / 10 A |
| Voc FV ammissibile | < 47 V |
| Fine carica / Boost / Equalizzazione | 13,9 V / 14,4 V / 14,7 V (×2 a 24 V) |
| Disconnessione per SOC (LVD) | <30 % SOC (≈11,1 V; 22,2 V a 24 V) |
| Riconnessione (LVR) | >50 % SOC (≈12,6 V; 25,2 V a 24 V) |
| Consumo proprio | ≈12,5 mA |
| Compensazione Tª | Sì (sensore interno; esterno opzionale) |
| Connessioni | Morsetti 16 mm² (multifilo) / 25 mm² (solido) |
| Messa a terra | Negativa di un morsetto o positiva di più, possibile |
| Grado di protezione | IP31 |
| Dimensioni / peso | 187×96×44 mm / ≈350 g |
| Temperatura ambiente | −10 °C…+50 °C |
| Certificazioni | CE, RoHS; produzione in UE secondo ISO 9001/14001 |
Compatibilità
Accessori: Sensore di temperatura esterno Steca PA TS10; alarm contact opzionale. Importante: gli inverter non devono essere collegati all'uscita “Load”; alimentali direttamente dalla batteria con protezioni adeguate.
Regolatore PWM Steca PR1010 12/24V con Display è la soluzione compatta e visiva per proteggere le tue batterie e sfruttare al massimo l'energia dei tuoi pannelli solari.
