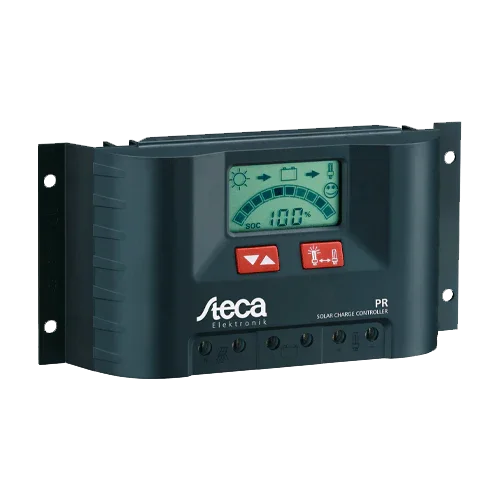

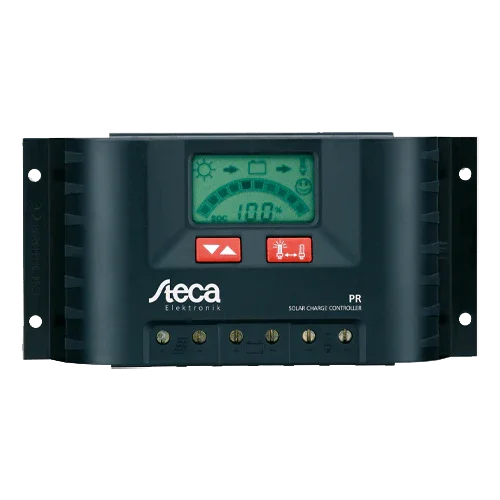

Regolatore PWM Steca PR2020 12/24V con Schermo
Modelo: PR2020- Sku: STECREG007
- Vendor: Steca
Specifiche
Descrizione del prodotto
Il Regolatore PWM Steca PR2020 12/24V con Display è progettato per impianti solari isolati che richiedono maggiore corrente di carica senza perdere il controllo visivo e la precisione sullo stato della batteria. Appartiene alla rinomata serie PR 10–30 di Steca e combina una topologia in derivazione con MOSFET e un algoritmo di carica PWM multistadio (bulk, boost, flottazione e equalizzazione mensile) che minimizza la solfatazione e prolunga la vita utile delle batterie da 12 o 24 V. Il sistema Steca AtonIC calcola con grande precisione il SOC (State of Charge) e lo mostra su un display grafico LCD insieme a tensione, corrente ed energia accumulata. Il suo registratore di energia interno (data logger resettabile), l'autodiagnosi con messaggi di errore e la disconnessione/riconnessione automatica del carico facilitano l'operatività quotidiana e la risoluzione delle problematiche.
Caratteristiche principali
- Corrente nominale di lavoro: 20 A per 12/24 V con rilevamento automatico.
- PWM multistadio con compensazione termica e equalizzazione mensile per manutenzione preventiva.
- Display LCD grafico con SOC Steca AtonIC, misurazione digitale di V/A/Wh e menu a pulsanti.
- Data logger integrato, autoverifica e messaggi di allarme sul display.
- Protezioni elettroniche complete e fusibile automatico; riconnessione intelligente dei carichi.
- Costruzione robusta IP31, consumo proprio molto basso e installazione semplice con morsetti generosi.
Vantaggi o benefici
- Maggiore capacità (20 A) per campi FV e consumi superiori senza aumentare la complessità del sistema.
- Protezione della batteria grazie a tensioni di carica precise e all'equalizzazione controllata che riduce l'invecchiamento.
- Visualizzazione istantanea dello stato del sistema: SOC reale, energia prodotta e allarmi chiari sul LCD.
- Affidabilità e sicurezza con disconnessione per bassa tensione, inversione di polarità protetta e ritorno notturno bloccato.
- Operazione semplice con rilevamento automatico 12/24 V, pulsanti intuitivi e manutenzione minima.
Finalità o applicazioni
Ideale per abitazioni isolate di piccola/media potenza, illuminazione esterna, casette, telecomunicazioni, telecamere di sorveglianza, caravan e imbarcazioni. Il suo display e la registrazione dell'energia lo rendono l'opzione preferita quando si cerca controllo visivo e dati affidabili senza apparecchiature aggiuntive.
Specifiche tecniche
| Tensione del sistema | 12/24 V (rilevamento automatico) |
| Corrente di carica / a consumo | 20 A / 20 A |
| Tecnologia | PWM in topologia shunt (MOSFET); bulk/boost/flottazione e equalizzazione mensile |
| Voc FV ammissibile | < 47 V |
| Fine carica / Boost / Equalizzazione | 13,9 V / 14,4 V / 14,7 V (×2 a 24 V) |
| LVD / LVR (circa) | ≈11,1 V / ≈12,6 V (×2 a 24 V) per SOC |
| Consumo proprio | ≈12,5 mA |
| Display | LCD grafico con SOC Steca AtonIC e tasti di navigazione |
| Protezioni | Sovraccarico, sovrascarica, inversione di polarità, cortocircuito, sovra/sottotensione, surriscaldamento, ritorno notturno |
| Temperatura ambiente | −10 °C…+50 °C |
| Grado di protezione | IP31 |
| Connessioni | Morsetti fino a 16 mm² (multifilo) / 25 mm² (solido) |
| Dimensioni / peso | 187 × 96 × 44 mm / ≈ 350 g |
| Certificazioni | CE, RoHS; produzione UE secondo ISO 9001/14001 |
Compatibilità
Accessori: Sensore di temperatura esterno Steca PA TS10 e contatto di allarme opzionale. Importante: non collegare inverter all'uscita “Load”; devono essere alimentati dalla batteria con protezioni adeguate.
Regolatore PWM Steca PR2020 12/24V con Display offre potenza, sicurezza e un controllo visivo di primo livello per massimizzare le prestazioni del tuo impianto fotovoltaico isolato.
