Kit de Cabos para Baterias de Lítio Dyness 48V
- Sku: DYNEACC003
- Fornecedor: Dyness
Especificações
Descrição do produto

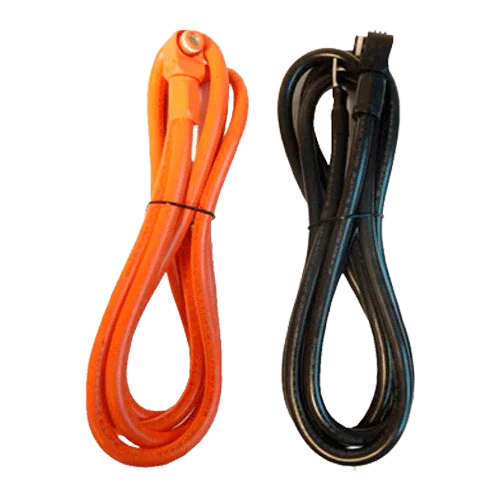

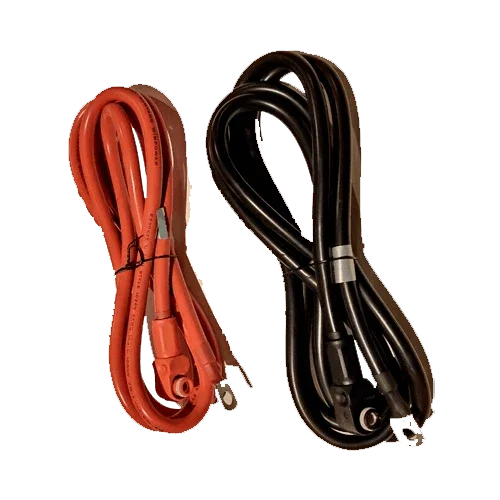

O Kit de Cabos para Baterias de Lítio Dyness 48V reúne num só pacote os condutores de potência, latiguinhos de interligação e o cabo de comunicações necessários para ligar bancos de 51,2 V a inversores compatíveis. Concebido especificamente para sistemas LV (baixa tensão), simplifica a montagem, reduz erros e assegura o diálogo BMS–inversor por CAN/RS485, garantindo uma carga e descarga seguras e eficientes.
Características principais
- Compatibilidade LV 48/51,2 V: válido para módulos Dyness de baixa tensão (não HV).
- Conjunto completo: cabos DC (+/–), terra (PE), latiguinhos M8/M10 e parafusaria.
- Comunicação BMS: cabo RJ45 blindado para CAN/RS485 com pinagem Dyness.
- Secções de potência indicativas: 25/35/50 mm² conforme kW e distância.
- Intensidades típicas admissíveis: ~120 A (25 mm²), ~150 A (35 mm²), ~180–200 A (50 mm²).
- Materiais profissionais: cobre estanhado, isolamento em PVC/XLPE e blindagem de dados.
Vantagens ou benefícios
- Instalação mais rápida: tudo o essencial num kit, menos pesquisas e erros.
- Segurança elétrica: secções adequadas e terminais corretos para bornes Dyness.
- Eficiência operacional: comunicação correta BMS–inversor para uma gestão de carga ótima.
- Fiabilidade a longo prazo: condutores estanhados e cravados de qualidade profissional.
- Menos incidências: pinagem e blindagem corretas para evitar ruídos no bus CAN/RS485.
Finalidade ou aplicações
Concebido para sistemas solares residenciais e comerciais em baixa tensão, onde se integram bancos de baterias Dyness 48 V com inversores híbridos/carregadores. Ideal para autoconsumo com acumulação, backup, UPS residencial, telecomunicações e pequenas aplicações industriais que requerem comunicação nativa com o BMS.
Especificações técnicas
| Potência | Até ~8 kW por banco com 50 mm² (indicativo; dimensionar por distância/queda) |
| Tensão nominal | 51,2 V (LV 48 V) |
| Secções DC | 25 / 35 / 50 mm² (consoante potência e comprimento) |
| Intensidade típica | 120 A (25 mm²) · 150 A (35 mm²) · 180–200 A (50 mm²) |
| Comunicações | CAN 500 kbps e/ou RS485 (RJ45 blindado, pinout Dyness) |
| Terminais | Olhais M8/M10 para bornes de bateria e interligação |
| Formato | Kit de cabos de potência, terra, cabos de ligação e cabo de dados |
Compatibilidades
Compatível com bancos e módulos Dyness LV 48 V/51,2 V como B4850, A48100/A48100-X, BX/BX5/BX51100, DL/DF 5.0 e sistemas PowerBox/PowerDepot em versão LV. Não compatível com Dyness Tower (T7/T10/T14/T17/T21), PowerDepot H nem PowerCube HV.
Integração BMS com inversores que ofereçam perfil Dyness 48 V por CAN/RS485 (por exemplo, Deye SUN LP1/LP3 LV, SolaX X1/X3 Hybrid LV, Solis RHI 48 V, Growatt SPH/SPA/SPF 48 V, GoodWe EM/ES 48 V e Victron através de equipamento GX e bus CAN). Selecionar sempre o perfil “Dyness” no menu do inversor e respeitar o bus e o comprimento máximo do cabo de dados.
Recomendações: dimensionar a secção para queda ≤1–2 %; proteger o polo positivo com fusível ANL/MEGA ou disjuntor magnetotérmico DC; adicionar seccionador; realizar ligações em estrela em barras DC; aplicar o binário de aperto indicado pelo fabricante e verificar temperaturas nas primeiras cargas/descargas de alta corrente.
Em resumo, o Kit de Cabos para Baterias de Lítio Dyness 48V é a solução prática e segura para cablar bancos de 51,2 V com comunicação BMS fiável, maximizando o desempenho e a vida útil do sistema.
