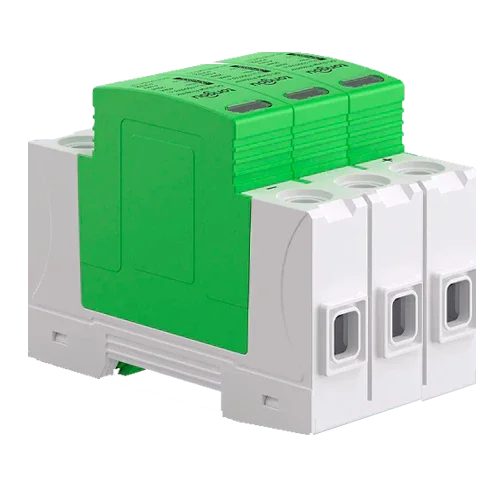

Protetor de Sobretensões DC 1000V 3P Tongou TOSP 20KA-40KA

Modelo: TOSP 3P DC 1000V 20KA-40KA

Sku: TONGPRO040
Fornecedor: Tongou

€52,43 EUR

€36,70 EUR

Taxas incluídas.

Frete calculado na finalização da compra.

Em estoque!

Gaste €150,00 para FRETE GRÁTIS

Protector de Sobretensões DC 1000V 3P Tongou TOSP 20KA-40KA é um SPD PV Tipo 2 para 1000 V DC com cartuchos substituíveis. In 20 kA / Imax 40 kA, Up ≈ 4,0 kV, resposta <25 ns, janela de estado e opção de contacto remoto.

Variantes do produto

Quantidade

Eu concordo com os Termos e Condições.

Compra com Pagamento Seguro

Especificações

Descrição do produto

O Protetor de Sobretensões DC 1000V 3P Tongou TOSP 20KA-40KA protege sistemas fotovoltaicos até 1000 V DC com topologias que requerem três polos (por exemplo, strings com configuração específica ou quadros de junção multientrada). A sua arquitetura de Tipo 2, módulos plug-in e sinalização visual simplificam a manutenção, enquanto a elevada capacidade de descarga protege painéis, cablagem e inversores contra impulsos de raios e manobras.

Características principais

U_cpv 1000 V DC; In 20 kA (8/20) e Imax 40 kA (8/20).
Tensão residual típica Up ≈ 4,0 kV a 1000 V DC; I_imp ≈ 6,5 kA (10/350).
Tempo de resposta < 25 ns; elevada proteção contra transitórios rápidos.
Módulos plug-in com janela verde/vermelha e extração frontal para substituição.
Montagem em calha DIN 35 mm; binário de aperto aprox. 2 N·m; descarnamento 12 mm; bornes até 25–35 mm².
Intervalo ambiental −40…+70 °C; IP20 em armário adequado.

Vantagens ou benefícios

Proteção equilibrada dos strings e entrada do inversor, reduzindo avarias e paragens.
Menor custo de exploração graças a cartuchos substituíveis e diagnóstico visual.
Possibilidade de sinalização para PLC/SCADA através de contacto auxiliar opcional.
Instalação compacta e organizada em quadros fotovoltaicos.
Cumprimento da IEC 61643-31 para ambientes PV DC exigentes.

Finalidade ou aplicações

Utilização recomendada em quadros de junção, quadros de strings e proximidade de inversores em sistemas de 1000 V DC para uso residencial, comercial e industrial. Adequado para estruturas em cobertura, solo e parques solares.

Especificações técnicas

Configuração	3P para aplicações PV DC (ver esquemas do fabricante)
Tensão contínua máx. U_cpv	1000 V DC
Corrente nominal de descarga In	20 kA (8/20 μs)
Corrente máx. de descarga Imax	40 kA (8/20 μs)
Impulso I_imp	≈ 6,5 kA (10/350 μs)
Tensão residual Up	≈ 4,0 kV
Tempo de resposta	< 25 ns
Temperatura de serviço	−40…+70 °C; HR 30–90 %
Grau de proteção	IP20 (em interior/armário)
Secção do condutor	Recomendado ≥ 6 mm² Cu a PE; bornes até 25–35 mm²
Binário de aperto	≈ 2 N·m
Montagem	Calha DIN 35 mm
Dimensões aprox.	≈ 91 × 54 × 64 mm (l × a × p)
Norma	IEC 61643-31 (SPD PV Tipo 2)
Contacto auxiliar (opcional)	AC 250 V/0,5 A; DC 250 V/0,1 A; máx. cabo 1,5 mm

Compatibilidades

Recomendado para envolventes modulares e caixas estanques Schneider Kaedra (13983–13985) e caixas DC PV GAVE (STM21025P15S/3, STM21025P15S/4). Compatível com seccionadores DC, fusíveis de string e acessórios de ligação profissional.

O Protetor de Sobretensões DC 1000V 3P Tongou TOSP 20KA-40KA oferece proteção certificada, manutenção simples e formato compacto para sistemas fotovoltaicos exigentes.
