¿Qué son las estructuras coplanares para paneles solares?

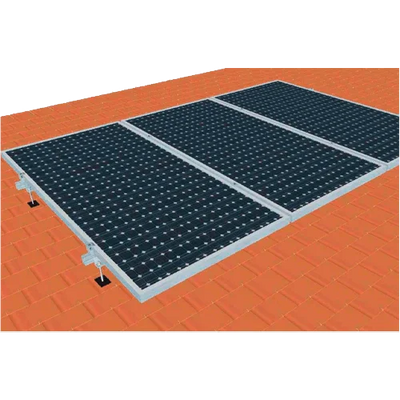

Las estructuras coplanares son sistemas de perfiles y anclajes que permiten instalar los paneles solares en paralelo al plano del tejado inclinado. Su objetivo es transferir con seguridad las cargas de viento y nieve al soporte estructural, preservar la estanqueidad de la cubierta y mantener la ventilación posterior del módulo para un rendimiento estable. Dentro de la familia general de estructuras para paneles solares, las coplanares son la opción preferente en cubiertas inclinadas por su integración estética y su bajo impacto aerodinámico.
Ventajas y limitaciones
- Integración discreta: al seguir la pendiente del tejado, minimizan impacto visual y sombras.
- Menor carga de viento: reducen elevaciones y esfuerzos en comparación con bancadas inclinadas.

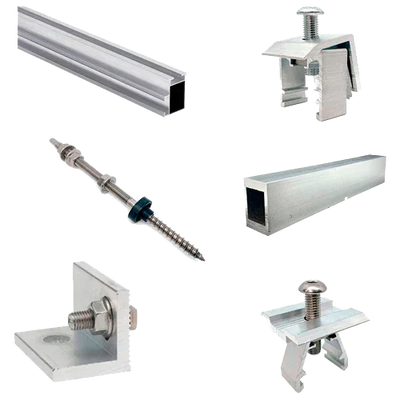

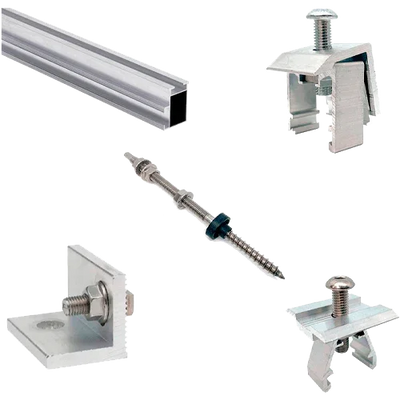

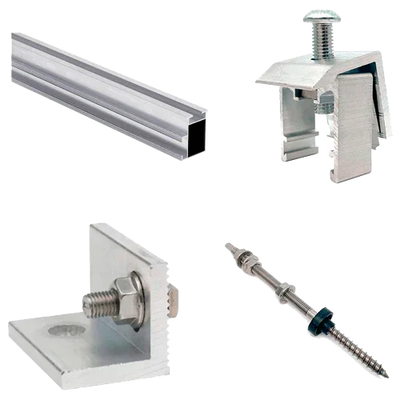

- Rapidez de montaje: carriles preperforados y grapas universales agilizan la instalación.
- Compatibilidad: soluciones para teja curva/plana, pizarra, hormigón o fibrocemento.
- Limitaciones: el ángulo de la cubierta determina la inclinación del campo FV; si se busca optimización energética, puede ser preferible una solución para tejado plano o suelo.
Aplicaciones
- Viviendas unifamiliares y adosados con cubierta a dos aguas.
- Edificios terciarios con tejados inclinados donde la estética es prioritaria.
- Rehabilitaciones donde se exige mínima intervención y máxima estanqueidad.
Cómo elegir la solución adecuada

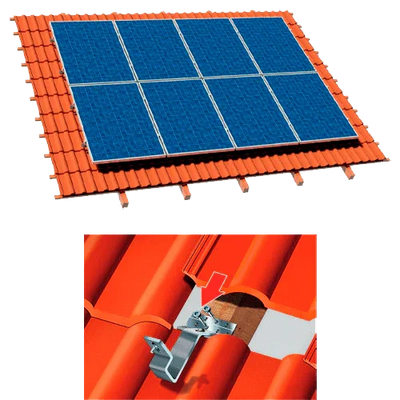

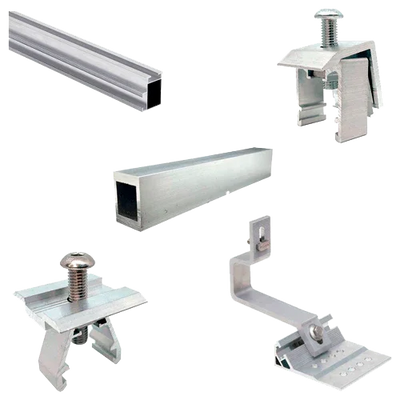

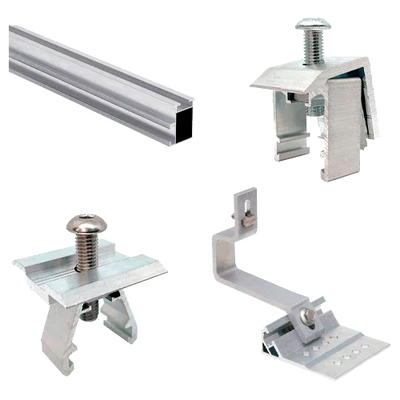

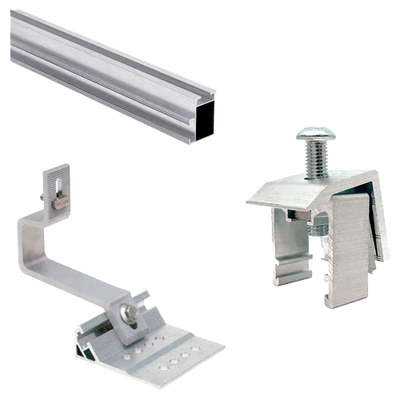

- Tipo de cubierta: ganchos para teja, pernos pasantes en hormigón/madera, o soportes específicos para fibrocemento.
- Estructura portante: localizar vigas/cabios para anclar; evitar zonas débiles o deterioradas.
- Zona eólica y altura: condicionan separación a bordes y densidad de anclajes.
- Compatibilidad del módulo: altura del marco (p. ej., 30–40 mm) y separación de apoyos según hoja técnica.
- Gestión de cableado: rutas protegidas, pasacubiertas y protección UV.
Especificaciones típicas
| Materiales | Aluminio estructural (perfiles/grapas) y acero inoxidable A2/A4 (tornillería) |
| Fijación a cubierta | Ganchos de teja, pernos pasantes o soportes específicos con juntas EPDM |
| Altura de marco compatible | Aprox. 30–40 mm con grapas intermedias y finales universales |
| Normativa de cálculo | Eurocódigos viento/nieve y guías del fabricante |
| Protección | Tratamientos anodizados y tornillería anticorrosión para ambientes marinos/industriales |
| Mantenimiento | Reapriete periódico y revisión de sellados y puntos de anclaje |
Buenas prácticas
- Planificar puntos de anclaje en estructura resistente; no fijar sobre teja sin transmisión a cabios.
- Usar pasatiles y selladores homologados para garantizar la estanqueidad.
- Respetar pares de apriete y distancias al borde según cálculo eólico.
- Asegurar ventilación trasera del módulo y evitar apoyos sobre aristas de teja.
- Canalizar y fijar el cableado con grapas UV y protecciones antidesgaste.
Comparativas rápidas
- Coplanares vs tejado plano/suelo: las coplanares priorizan integración y menor carga de viento; plano/suelo permite optimizar el ángulo para mayor producción.
- Coplanares vs cubierta metálica: en chapa se recomiendan fijaciones específicas con tornillería autotaladrante y juntas EPDM.
Accesorios relacionados
Completa la instalación con grapas, uniones, carriles, tapones y tornillería compatibles. Para una visión global de opciones por tipo de soporte, consulta la colección madre Estructuras para Paneles Solares.
Si tu proyecto no es de tejado inclinado, explora alternativas: Estructuras para Suelo y Tejado Plano o Estructuras para Cubierta Metálica. Con una selección correcta y accesorios adecuados, una estructura coplanar ofrece seguridad, durabilidad y un acabado profesional durante toda la vida útil del sistema FV.
