Par de Conectores MC4 WSPVCC-1500 Hasta 1500 VDC
Modelo: WSPVCC-1500- SKU: WORLACC004
- Fabricante: WorldSunLight
Especificaciones
Descripción del producto

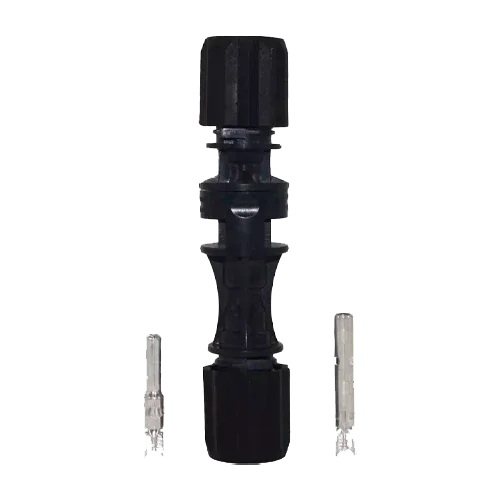

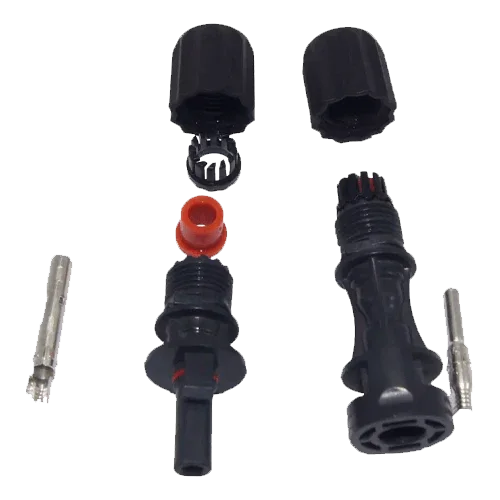

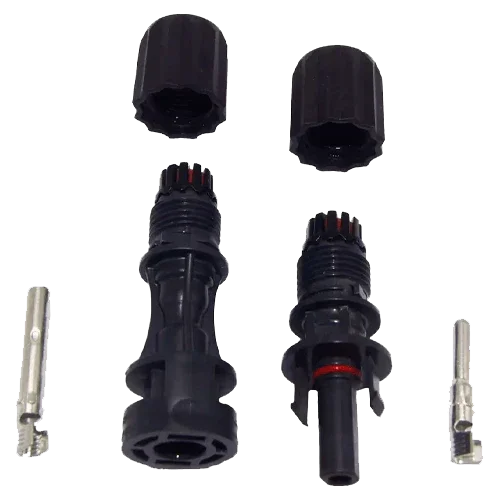

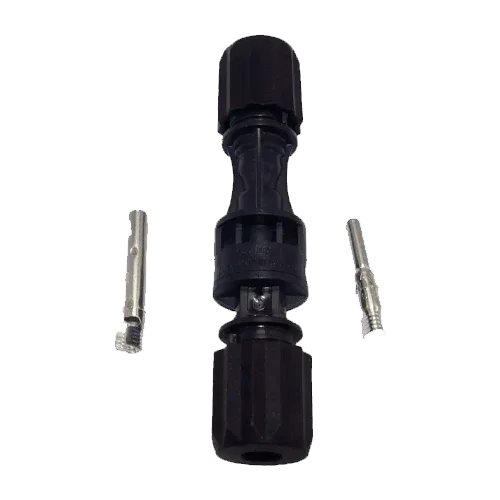

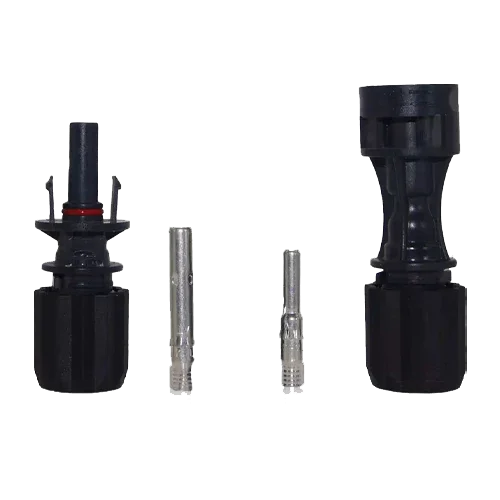

El Par de Conectores MC4 WSPVCC-1500 Hasta 1500 VDC (macho WSPVCC-M + hembra WSPVCC-F) está diseñado para realizar conexiones fotovoltaicas de alta fiabilidad en instalaciones modernas de 1000–1500 V DC. Con contactos de cobre estañado y sellado IP67, proporciona una conducción estable, baja resistencia de contacto y una elevada vida útil incluso en ambientes severos. La unión se realiza mediante crimpado profesional, asegurando continuidad eléctrica, resistencia mecánica y estanqueidad frente a polvo y agua.
Características principales
- Tensión nominal 1500 V DC con test dieléctrico a 6000 V (50 Hz, 1 min) para máxima seguridad.
- IP67 e IP2X: estanqueidad en acoplamiento y protección al tacto en partes activas.
- Contactos de cobre estañado con resistencia de conexión ≤ 1 mΩ, pérdidas mínimas y excelente comportamiento anticorrosión.
- Conexión crimpada para conductores de 2,5–6,0 mm² (Ø de cable 4,5–8,5 mm), compatible con 4 y 6 mm² solares.
- Clase de seguridad II, carcasa PPO/PC autoextinguible UL94-V0.
- Rango térmico ampliado: −40 °C a +125 °C, apto para exterior y climas extremos.
Ventajas o beneficios
- Mayor fiabilidad en strings de 1500 V gracias al sellado IP67 y a la calidad del contacto metálico.
- Pérdidas reducidas por su baja resistencia de contacto y el uso de cobre estañado de alta conductividad.
- Instalación profesional repetible mediante crimpado: evita falsos aprietes y asegura tracción mecánica.
- Compatibilidad directa con cables solares estándar de 4 y 6 mm² y diámetro exterior habitual (4,5–8,5 mm).
- Materiales autoextinguibles y diseño con keyed housings que previenen errores de polaridad.
Finalidad o aplicaciones
Pensado para instalaciones fotovoltaicas residenciales, comerciales e industriales con strings hasta 1500 V DC: conexión de panel a panel, prolongaciones de campo, unión a cajas combinadoras DC y entradas MC4 de inversores o protecciones. Ideal cuando se requiere alta estanqueidad, robustez dieléctrica y comportamiento estable en ciclos térmicos y vibración.
Especificaciones técnicas
| Formato | Par MC4 (WSPVCC-M + WSPVCC-F) |
| Corriente nominal | 30 A (hasta 45 A con pines sólidos, según versión) |
| Tensión nominal | 1500 V DC |
| Ensayo de tensión | 6000 V (50 Hz, 1 min) |
| Categoría/suciedad | CAT III / 2 |
| Resistencia de contacto | ≤ 1 mΩ |
| Material de contacto | Cobre, estañado |
| Material aislante | PPO/PC autoextinguible UL94-V0 |
| Grado de protección | IP2X / IP67 |
| Clase de seguridad | II (doble aislamiento) |
| Sistema de conexión | Crimpado (crimp connection) |
| Cable adecuado | 2,5–6,0 mm²; Ø 4,5–8,5 mm |
| Fuerza inserción / extracción | ≤ 50 N / ≥ 50 N |
| Temperatura de trabajo | −40 °C ~ +125 °C |
| Observaciones | Disponibles pines sólidos; alojamientos con guiado de clave (keyed) |
Compatibilidades
Compatibles con cables solares certificados de 2,5–6 mm², cajas combinadoras DC, branch connectors, fusibles y SPD de 1000–1500 V DC, y entradas MC4 de inversores que admitan esta tensión. Válidos para terminaciones en campo y prolongaciones prefabricadas; usar herramienta de crimpado MC4 adecuada.
El Par de Conectores MC4 WSPVCC-1500 Hasta 1500 VDC es una solución profesional para strings de alto voltaje que combina seguridad eléctrica, estanqueidad y una instalación rápida y duradera en cualquier proyecto fotovoltaico.
