¿Qué es Hager en el contexto de protecciones y cuadros solares?

La colección Hager agrupa interruptores automáticos magnetotérmicos, diferenciales, seccionadores y soluciones de cuadro para distribución y protección en instalaciones residenciales, terciarias e industriales, incluido el entorno solar. Su objetivo es asegurar la desconexión ante sobrecargas y cortocircuitos, la protección diferencial de personas y el cumplimiento normativo con componentes modulares de calidad.

Ventajas y limitaciones

• Gama coherente y profesional con referencias normalizadas para un layout de cuadro limpio y mantenible.
• Curvas de disparo habituales (p. ej., C) y poder de corte tipificado (p. ej., 6 kA) para la mayoría de acometidas estándar.
• Amplia oferta de calibres 1P+N y 2P/3P/4P, y compatibilidad con peines, tapas y etiquetado.
• Limitaciones: para el lado fotovoltaico en corriente continua suelen requerirse equipos específicos DC/photovoltaic; verifica siempre tensión, poder de corte y categoría de empleo antes de usar en CC.

Aplicaciones

• Protección en corriente alterna (CA) de circuitos generales y de salida de inversores.
• Cuadros de vivienda o locales comerciales con magnetotérmicos por circuito y diferencial 30 mA.
• Pequeños cuadros auxiliares para equipos solares (monitorización, comunicaciones, cargas críticas).
• Distribución trifásica en PYMEs con selectividad básica y seccionamiento visible.

Cómo elegir tus protecciones Hager

• Tipo de red: monofásica 230 V (1P+N) o trifásica 400 V (3P/4P).
• Calibre del magnetotérmico según la intensidad del circuito y sección de cable (10 A, 20 A, 32 A, 40 A, etc.).
• Curva de disparo (C habitual en usos generales; B para cargas sensibles; D para motores con picos elevados).
• Poder de corte (p. ej., 6 kA) acorde a la corriente de cortocircuito presumible de la instalación.
• Diferencial: sensibilidad 30 mA en circuitos de uso general; tipo AC/A según cargas electrónicas.
• Montaje: número de módulos DIN disponibles en el cuadro y necesidad de peines de conexión.

Especificaciones orientativas (según referencia)

Buenas prácticas

• Coordinar protecciones CA aguas abajo del inversor con RCD/MCB adecuados y, si procede, SPD Tipo II.
• Para generador FV en CC, emplear protecciones específicas DC con tensión y categoría fotovoltaica certificadas.
• Dimensionar por selectividad: calibres escalonados y poder de corte suficiente según la acometida.
• Etiquetado claro, peinado correcto y espacio de reserva en cuadro para futuras ampliaciones.
• Verificar aprietes y pruebas funcionales (disparo diferencial) en la puesta en marcha.

Comparativas rápidas

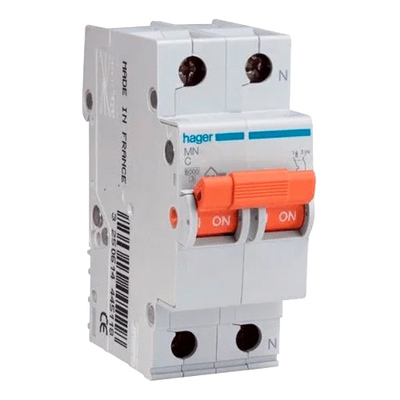

• 1P+N curva C: circuitos monofásicos generales (iluminación, tomas, pequeños consumos).
• 2P/3P/4P: líneas dedicadas y distribución trifásica en PYMEs.
• Diferencial 30 mA: protección de personas en usos generales; seleccionar tipo A ante cargas electrónicas.

Accesorios y colecciones relacionadas

• Cuadros Eléctricos
• Accesorios Cuadros Eléctricos
• Protecciones Eléctricas CA
• Protecciones Eléctricas CC

Con Hager dispones de componentes modulares de calidad para construir cuadros seguros y ordenados, compatibles con los requisitos de instalaciones residenciales, comerciales e industriales, incluidas las asociadas a sistemas fotovoltaicos.
