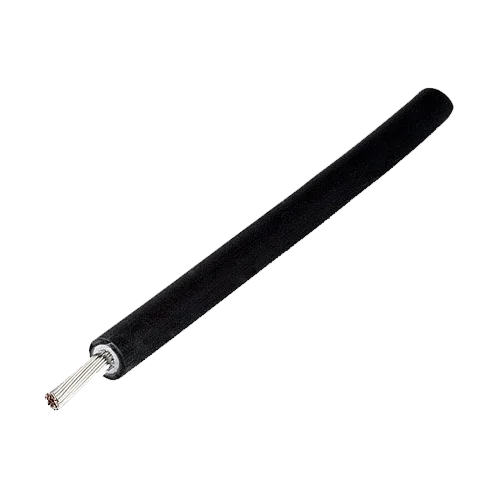

Cable Solar PV1-F Negro 1x6mm² 100m 1500V DC
Modelo: Negro 1x6mm² 100m- SKU: REVICAB010
- Fabricante: Revi
Especificaciones
Descripción del producto
El Cable Solar PV1-F Negro 1x6mm² 100m 1500V DC es un cable específicamente diseñado para aplicaciones fotovoltaicas conforme a PV1-F/TÜV, con conductor de cobre estañado clase 5 que asegura gran flexibilidad y protección anticorrosión. Su aislamiento y cubierta compuestos están estabilizados contra la radiación ultravioleta y el ozono, de modo que mantiene sus propiedades eléctricas y mecánicas en exterior durante años. La sección de 6 mm² equilibra caída de tensión, manejabilidad y coste en instalaciones residenciales y comerciales.
Características principales
- Tensión de servicio 1,5 kV DC (máx. 1,8 kV DC) y 0,6/1 kV AC.
- Conductor de cobre estañado clase 5 (flexible), 6 mm².
- Aislamiento/cubierta compuestos libres de halógenos, baja emisión de humos.
- Rango térmico amplio: −40…+90 °C ambiente y hasta +120 °C en conductor.
- Alta resistencia a rayos UV/ozono, abrasión y agentes atmosféricos.
- Radio de curvatura recomendado: ≥ 15×Ø para instalación sin tensiones.
Ventajas o beneficios
- Baja resistencia eléctrica para reducir pérdidas en strings medianos.
- Excelente durabilidad en cubierta y estructuras sin canalización.
- Conductor estañado: mejor desempeño en ambientes húmedos o salinos.
- Formato bobina 100 m que agiliza obra y evita empalmes innecesarios.
- Compatibilidad universal con conectores y cajas de protección DC.
Finalidad o aplicaciones
Conexionado de módulos, paralelos de strings, bajantes a cajas de combinación y acometidas DC hacia inversores en instalaciones de autoconsumo, bombeo y plantas comerciales.
Especificaciones técnicas
| Tipo / Norma | PV1-F · TÜV 2 Pfg 1169/08.2007 o equivalente |
| Tensión de servicio | 1,5 kV DC (máx. 1,8 kV DC) · 0,6/1 kV AC |
| Sección | 1×6 mm² |
| Conductor | Cobre estañado clase 5 |
| Ø exterior aprox. | 6,1–6,5 mm |
| Radio de curvatura | ≥ 15×Ø |
| Temperatura | Ambiente −40…+90 °C · Conductor hasta +120 °C |
| Resistencia del conductor (20 °C) | ≈ 3,3 Ω/km |
| Resistencia de aislamiento | > 200 MΩ·cm |
| Ensayo dieléctrico | 6,5 kV AC · 15 kV DC |
| Resistencia UV / Ozono | Alta, apto exterior continuo |
| Color | Negro |

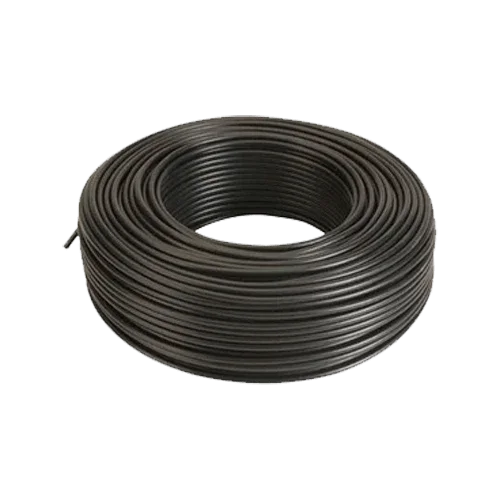

| Presentación | Bobina 100 m |
| Peso aprox. | ≈ 90–100 kg/km |
| Comportamiento al fuego | No propagador (IEC/EN 60332-1-2) |
Compatibilidades
Compatible con conectores MC4/derivados, cajas de strings DC y entradas PV de inversores de hasta 1500 V DC. Apto para polaridad positiva/negativa. No incluye conectores.
Cable Solar PV1-F Negro 1x6mm² 100m 1500V DC es la solución equilibrada para cablear strings y acometidas DC con fiabilidad y una larga vida útil en exteriores.
