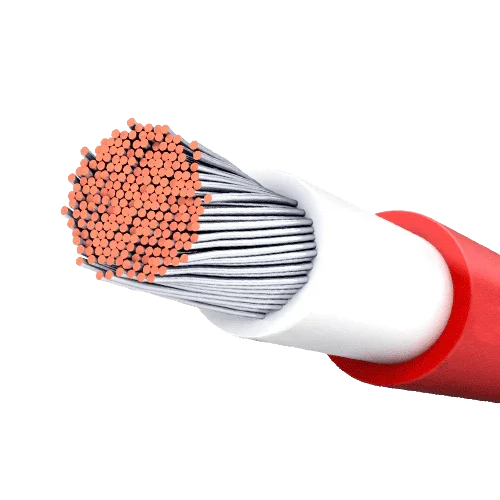

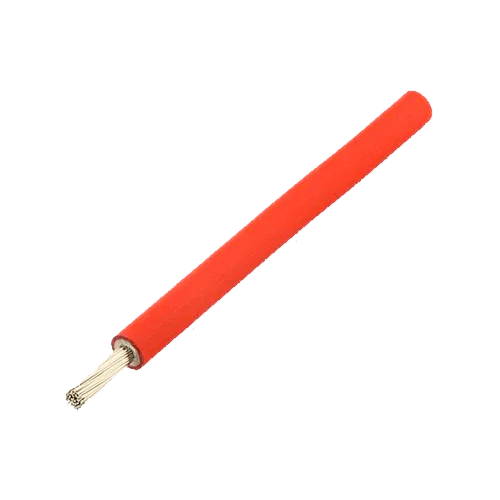

Cable Solar H1Z2Z2-K Rojo 1x10mm² 100m 1500V DC
Modelo: Rojo 1x10mm² 100m- SKU: REVICAB013
- Fabricante: Revi
Especificaciones
Descripción del producto
El Cable Solar H1Z2Z2-K Rojo 1x10mm² 100m 1500V DC es un cable fotovoltaico profesional, idóneo para marcar la polaridad positiva en sistemas modernos de 1500 V. Cumple la norma EN 50618 y está fabricado con conductor de cobre electrolítico estañado clase 5, que ofrece gran flexibilidad y resistencia a la corrosión. Su aislamiento y cubierta HFFR reticulados, libres de halógenos, proporcionan máxima seguridad frente al fuego, baja emisión de humos y excelente comportamiento en intemperie, rayos UV y ozono. El formato bobina de 100 m agiliza el tendido continuo de strings y acometidas DC reduciendo empalmes.
Características principales
- Tensión de servicio 1,5 kV DC (máx. admisible 1,8 kV DC) y 1/1 kV AC.
- Conductor flexible de cobre estañado clase 5, sección 1×10 mm².
- Aislamiento/cubierta HFFR EI5, libre de halógenos, baja emisión de humos.
- Temperatura: ambiente −40…+90 °C; conductor hasta +120 °C.
- Resistencia a UV/ozono e intemperie para uso exterior continuo.
- Radio de curvatura recomendado ≥ 15×Ø para instalación segura.
Ventajas o beneficios
- Color rojo para identificar claramente la polaridad positiva del circuito DC.
- Sección 10 mm²: menores pérdidas en tiradas largas y strings de mayor corriente.
- Conductor estañado: mayor durabilidad en ambientes húmedos o salinos.
- Compuestos HFFR: seguridad mejorada en caso de incendio.
- Montaje ágil gracias a su flexibilidad y diámetro exterior contenido.
Finalidad o aplicaciones
Cableado de módulos en serie/paralelo, bajantes de string a cajas de combinación, acometidas DC hacia el inversor y tendidos en bandeja o tubo, tanto en instalaciones residenciales como comerciales e industriales.
Especificaciones técnicas
| Tipo / Norma | H1Z2Z2-K · EN 50618 |
| Tensión de servicio | 1,5 kV DC (máx. 1,8 kV DC) · 1/1 kV AC |
| Sección | 1×10 mm² |
| Conductor | Cobre estañado clase 5 |
| Aislamiento / Cubierta | HFFR reticulado, libre de halógenos (EI5) |
| Ø exterior aprox. | ≈ 7,7 mm |
| Radio de curvatura | ≥ 15×Ø |
| Temperatura | Ambiente −40…+90 °C · Conductor hasta +120 °C |
| Resistencia del conductor (20 °C) | ≈ 1,95 Ω/km |
| Ensayo dieléctrico | 6,5 kV AC · 15 kV DC |
| Resistencia UV / Ozono | EN 50618 · EN 50396 |
| Color | Rojo |

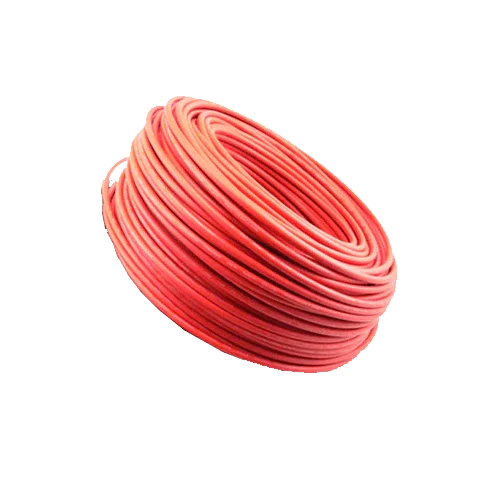

| Presentación | Bobina 100 m |
| Comportamiento al fuego | No propagador (IEC/EN 60332-1-2) |
Compatibilidades
Compatible con conectores MC4 y equivalentes, cajas de strings DC y entradas PV de inversores hasta 1500 V DC. Uso para polaridad positiva según codificación del instalador. No incluye conectores.
Cable Solar H1Z2Z2-K Rojo 1x10mm² 100m 1500V DC garantiza cableados DC seguros, duraderos y con identificación clara de polaridad en instalaciones fotovoltaicas exigentes.
