Conector Solar MC4 3 a 1 WSPVY3 40A 1000V DC
Modelo: WSPVY3- SKU: WORLACC002
- Fabricante: WorldSunLight
Especificaciones
Descripción del producto

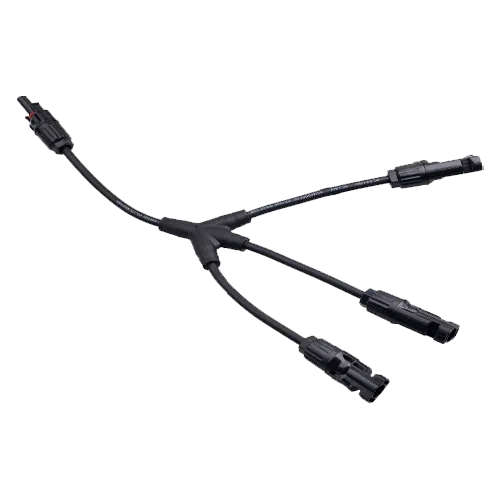

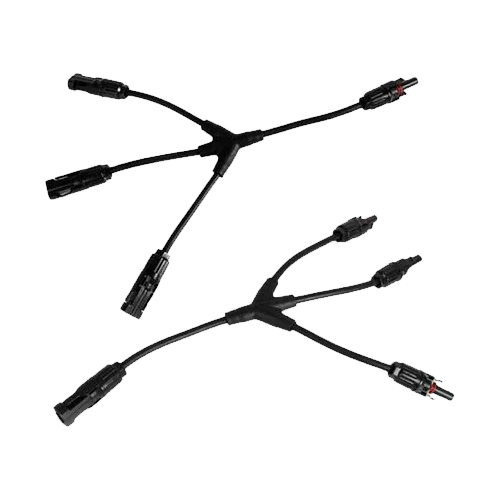

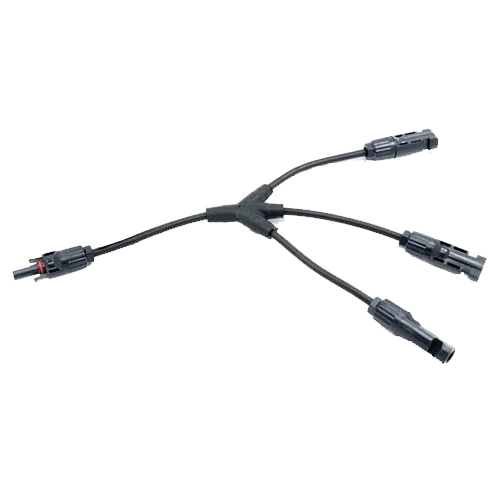

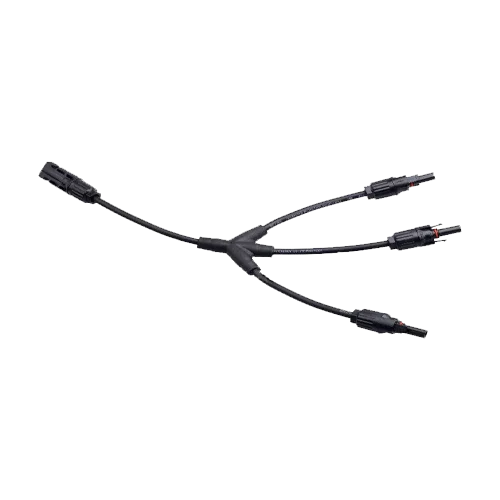

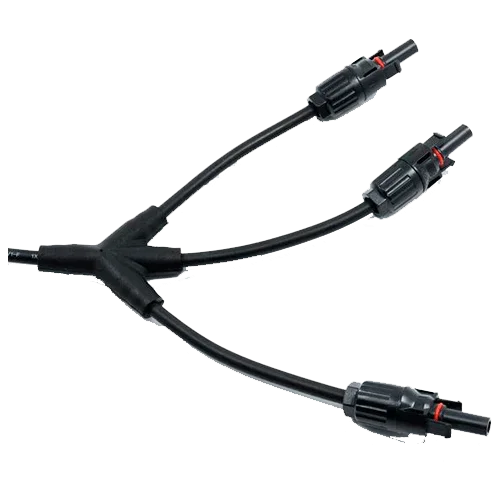

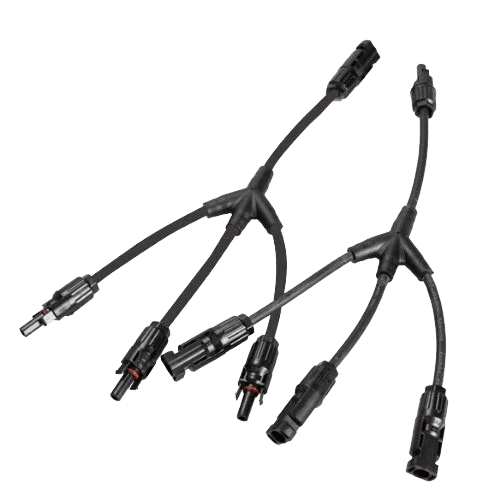

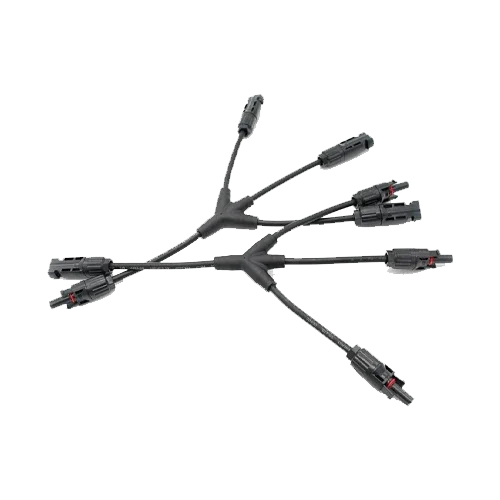

El Conector Solar MC4 3 a 1 WSPVY3 40A 1000V DC es un derivador tipo “Y” que agrupa tres strings fotovoltaicos en una sola salida MC4, optimizando el cableado y reduciendo el tiempo de instalación. Fabricado con materiales de alta resistencia y con protección ambiental IP65, ofrece seguridad eléctrica, baja caída de tensión y una conexión estable incluso en entornos exigentes.
Características principales
- Intensidad nominal 40 A para corrientes elevadas de string sin sobrecalentamiento.
- Tensión nominal 1000 V DC y test voltage 6000 V (50 Hz, 1 min) para máxima robustez dieléctrica.
- Material de contacto: cobre estañado con resistencia de contacto ≤ 1 mΩ, minimizando pérdidas.
- Carcasa en PPO/PC resistente a UV, clase de llama UL94-V0 y doble aislamiento (Clase II).
- Grado de protección IP2X/IP65: seguridad al tacto y estanqueidad al polvo/chorros de agua.
- Fuerza de inserción ≤ 50 N y extracción ≥ 50 N; conexión firme con múltiples ciclos de acople.
Ventajas o beneficios
- Reduce el número de cables que llegan a combiner box o inversor, simplificando la instalación.
- Mejora la fiabilidad del sistema con contactos de cobre estañado y baja resistencia.
- Protección IP65 y materiales autoextinguibles para operar con seguridad en intemperie.
- Diseño con keyed housings que evita errores de polaridad y conexiones incorrectas.
- Amplio rango térmico (-40 °C a +110 °C) para climas extremos sin degradación prematura.
Finalidad o aplicaciones
Ideal para instalaciones fotovoltaicas residenciales, comerciales o industriales donde se necesite combinar tres cadenas solares idénticas en una única entrada, ya sea hacia un combiner DC, protecciones o hacia un MPPT que acepte la suma de corrientes.
Especificaciones técnicas
| Configuración | MC4 3 a 1 (3 entradas / 1 salida) |
| Corriente nominal | 40 A |
| Tensión nominal | 1000 V DC |
| Test de tensión | 6000 V (50 Hz, 1 min) |
| Categoría/suciedad | CAT II / Grado 2 |
| Resistencia de contacto | ≤ 1 mΩ |
| Material del contacto | Cobre, estañado |
| Material aislamiento | PPO/PC |
| Grado de protección | IP2X / IP65 |
| Clase de llama | UL94-V0 |
| Clase de seguridad | II (doble aislamiento) |
| Fuerza de inserción | ≤ 50 N |
| Fuerza de extracción | ≥ 50 N |
| Rango de temperatura | -40 °C ~ +110 °C |
| Dimensiones orientativas | Longitud total aprox. 300 mm (ramal ~197 mm) |
Compatibilidades
Compatible con conectores estándar MC4, cables solares fotovoltaicos 4/6 mm², cajas combinadoras DC, protecciones de corriente continua (fusibles y SPD tipo II para 1000 V DC), y entradas MC4 de inversores/redes de protecciones que admitan la corriente combinada.
El Conector Solar MC4 3 a 1 WSPVY3 40A 1000V DC es la solución profesional para unificar tres strings con máxima seguridad, menor complejidad de tendido y una conexión duradera en cualquier instalación fotovoltaica.
