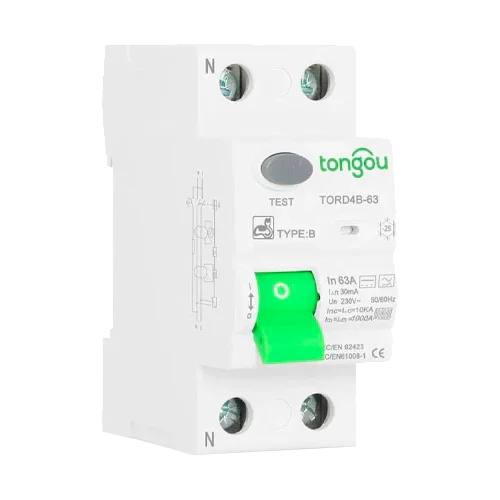

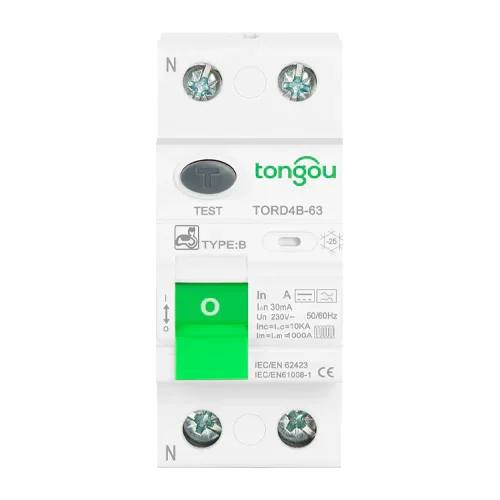

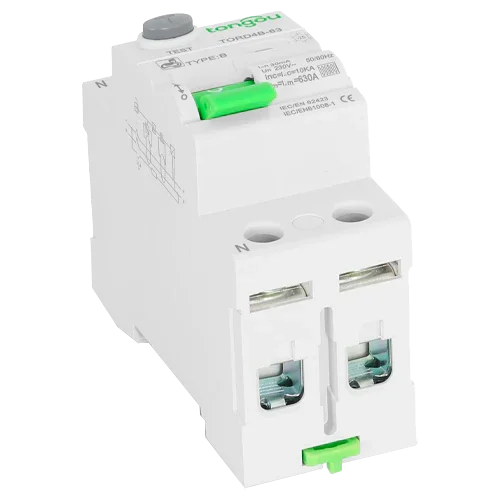

Diferencial Tipo B 2P 16A 30mA Tongou TORD4B-63
Modelo: TORD4B-63 Tipo B 2P 16A 30mA- SKU: TONGPRO001
- Fabricante: Tongou
Especificaciones
Descripción del producto
El Diferencial Tipo B 2P 16A 30mA Tongou TORD4B-63 es un interruptor diferencial de alta seguridad diseñado para instalaciones monofásicas exigentes, como cargadores de vehículo eléctrico, inversores fotovoltaicos en CA y variadores de velocidad. Este modelo de 2 polos y 16 A ofrece una sensibilidad de 30 mA y protección completa ante corrientes residuales senoidales (AC), pulsantes (tipo A) y de corriente continua suave (tipo B), cumpliendo la EN/IEC 61008-1 y la IEC/EN 62423. Con conexión 230–240 V, frecuencia 50 Hz y montaje en carril DIN, garantiza una desconexión fiable y rápida para evitar contactos indirectos y riesgos de incendio.
Características principales
- Tipo B real: detección de fugas AC, DC pulsante y DC pura, apto para EV chargers e instalaciones solares en CA.
- 2 polos, 16 A, sensibilidad 30 mA, tensión 230–240 V y frecuencia 50 Hz para redes monofásicas.
- Capacidad condicional de cortocircuito: 6 kA; tensión de aislamiento (Ui) 250 V y tensión de impulso (Uimp) 6 kV.
- Construcción robusta: IP40 (aparato modular), IP20 en bornes; mando basculante y visor de contacto.
- Durabilidad: 20 000 maniobras mecánicas y 15 000 eléctricas; par de apriete 2 Nm en 1–25 A.
- Rango térmico de servicio: −25 °C a +60 °C; altura de instalación hasta 2000 m.
Ventajas o beneficios
- Seguridad integral: protege a las personas y a la instalación frente a fugas residuales de cualquier forma de onda.
- Compatibilidad total con electrónica de potencia: imprescindible con cargadores de coche eléctrico y variadores.
- Instalación rápida: formato modular para carril DIN, bornes amplios y señalización clara de estado.
- Fiabilidad profesional: ensayado según IEC 61008-1/EN 61008-1 e IEC/EN 62423 para tipo B.
- Mantenimiento sencillo: acceso frontal, par de apriete indicado y bornes para cable rígido o con puntera.
Finalidad o aplicaciones
Apto para cuadros residenciales y comerciales con cargadores de vehículo eléctrico, autoconsumo solar por el lado de red, HVAC, bombas y variadores. Recomendado cuando la normativa o el fabricante del equipo exige diferencial tipo B o cuando existen componentes que pueden inyectar DC residual a la red interna.
Especificaciones técnicas
| Tipo | RCCB Tipo B |
| Polos / Intensidad | 2P / 16 A |
| Sensibilidad | 30 mA |
| Tensión / Frecuencia | 230–240 V AC / 50 Hz |
| Capacidad condicional | 6 kA |
| Ui / Uimp | 250 V / 6 kV |
| Grado de protección | IP40 (módulo) / IP20 (bornes) |
| Sección de cable | Rígido 1–25 mm² | Con puntera 1–16 mm² |
| Par de apriete | 2 Nm |
| Dimensiones (Al×An×F) | ≈85 × 35,7 × 75,1 mm |
| Montaje | Carril DIN 35 mm |
| Temperatura de servicio | −25 °C…+60 °C |
| Normas | EN/IEC 61008-1, IEC/EN 62423 |
Compatibilidades
Uso recomendado con cargadores de vehículo eléctrico (p. ej., Tesla Wall Connector Gen 3) e inversores/redes con electrónica de potencia. Accesorios adecuados: cuadros estancos y envolventes modulares (Schneider Kaedra), punteras y terminales para cableado fino (Sofamel), y protecciones magnetotérmicas aguas arriba dimensionadas a 16 A. Si dispones de URLs internas, se enlazarán aquí.
El Diferencial Tipo B 2P 16A 30mA Tongou TORD4B-63 aporta seguridad avanzada y cumplimiento normativo en instalaciones residenciales y comerciales con cargas electrónicas exigentes.
