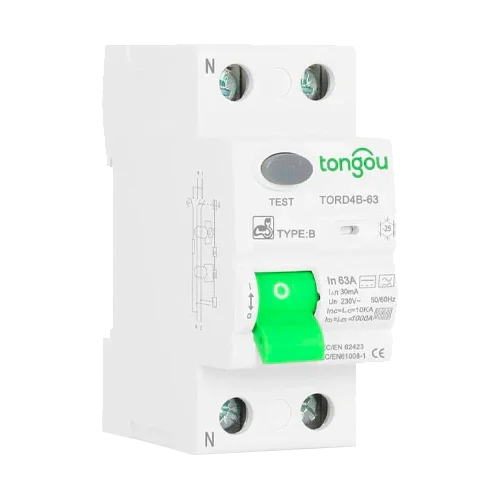

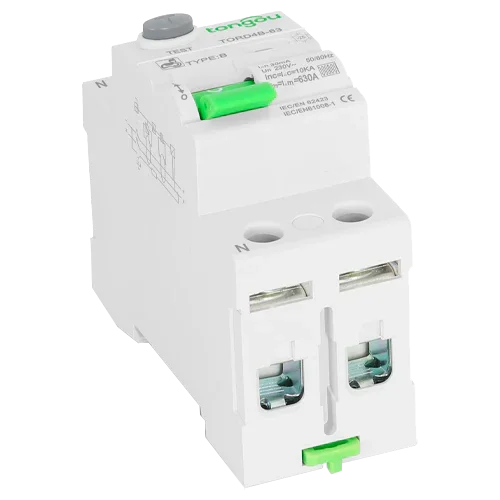

Diferencial Tipo B 2P 32A 30mA Tongou TORD4B-63
Modelo: TORD4B-63 Tipo B 2P 32A 30mA- SKU: TONGPRO003
- Fabricante: Tongou
Especificaciones
Descripción del producto
El Diferencial Tipo B 2P 32A 30mA Tongou TORD4B-63 es un interruptor diferencial (RCCB) de clase B para instalaciones monofásicas exigentes donde pueden aparecer componentes de corriente continua. Diseñado para puntos de recarga de vehículo eléctrico, inversores fotovoltaicos en el lado de red y variadores de velocidad, ofrece una protección completa ante corrientes residuales senoidales, pulsantes y de DC pura. Con tensión nominal de 230–240 V a 50 Hz, corriente asignada de 32 A y sensibilidad de 30 mA, garantiza la desconexión rápida para la seguridad de las personas y la prevención de incendios en cuadros residenciales y comerciales.
Características principales
- Tipo B real: detección de fugas AC, A (DC pulsante) y DC suave conforme IEC/EN 62423.
- 2 polos, 32 A, sensibilidad 30 mA; red monofásica 230–240 V, 50 Hz.
- Capacidad condicional de cortocircuito: 6 kA; Ui 250 V; Uimp 6 kV.
- Grados de protección: IP40 en aparato modular e IP20 en bornes.
- Bornes amplios: cable rígido 1–35 mm² y con puntera/flexible 1–25 mm²; par de apriete 2,5 Nm.
- Durabilidad: 20 000 maniobras mecánicas y 15 000 eléctricas; altura de instalación hasta 2000 m.
Ventajas o beneficios
- Seguridad integral frente a cualquier forma de onda de fuga, imprescindible con electrónica de potencia.
- Compatibilidad con cargadores de VE y sistemas fotovoltaicos en CA, evitando disparos falsos.
- Instalación limpia y rápida en carril DIN 35 mm, con dimensiones compactas y señalización clara.
- Fiabilidad profesional avalada por normas EN/IEC 61008-1 e IEC/EN 62423 (clase B).
- Flexibilidad de cableado gracias a bornes de gran sección y uso recomendado de punteras.
Finalidad o aplicaciones
Recomendado para puntos de recarga domésticos y profesionales, autoconsumo solar con conexión en CA, bombas, HVAC y cualquier proceso con variadores. Es la elección adecuada cuando el fabricante del equipo exige diferencial tipo B o existe riesgo de inyección de DC residual.
Especificaciones técnicas
| Tipo | RCCB Tipo B |
| Polos / Intensidad | 2P / 32 A |
| Sensibilidad | 30 mA |
| Tensión / Frecuencia | 230–240 V AC / 50 Hz |
| Capacidad condicional (Icn) | 6 kA |
| Ui / Uimp | 250 V / 6 kV |
| Sección de cable | Rígido 1–35 mm² | Con puntera 1–25 mm² |
| Par de apriete | 2,5 Nm |
| Grado de protección | IP40 (módulo) / IP20 (bornes) |
| Temperatura de servicio | −25 °C…+60 °C | Almacén −40 °C…+85 °C |
| Altitud de operación | Hasta 2000 m |
| Dimensiones (Al×An×F) | ≈85 × 71,6 × 75,1 mm (4 módulos de 9 mm) |
| Montaje | Carril DIN 35 mm |
| Normas | EN/IEC 61008-1 · IEC/EN 62423 |
Compatibilidades
Se integra en cuadros con cargadores de VE, inversores en CA y variadores. Accesorios recomendados: envolventes estancas (p. ej., Schneider Kaedra), protecciones magnetotérmicas aguas arriba dimensionadas a 32 A, punteras y terminales de cobre (Sofamel) y protecciones contra sobretensiones AC.
El Diferencial Tipo B 2P 32A 30mA Tongou TORD4B-63 aporta protección avanzada, instalación sencilla y cumplimiento normativo en proyectos de movilidad eléctrica y energía solar.
